機械系
***** 内部仕上げの反射率 *****
***** 内部構造 *****

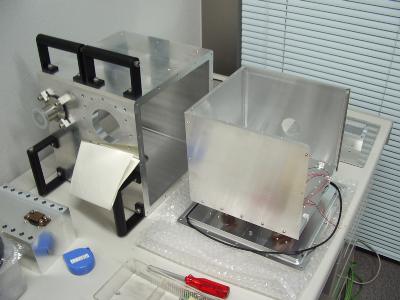

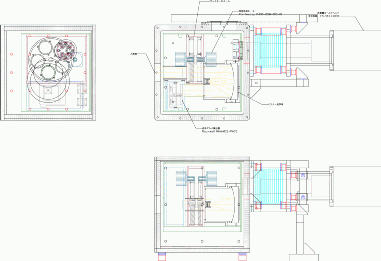

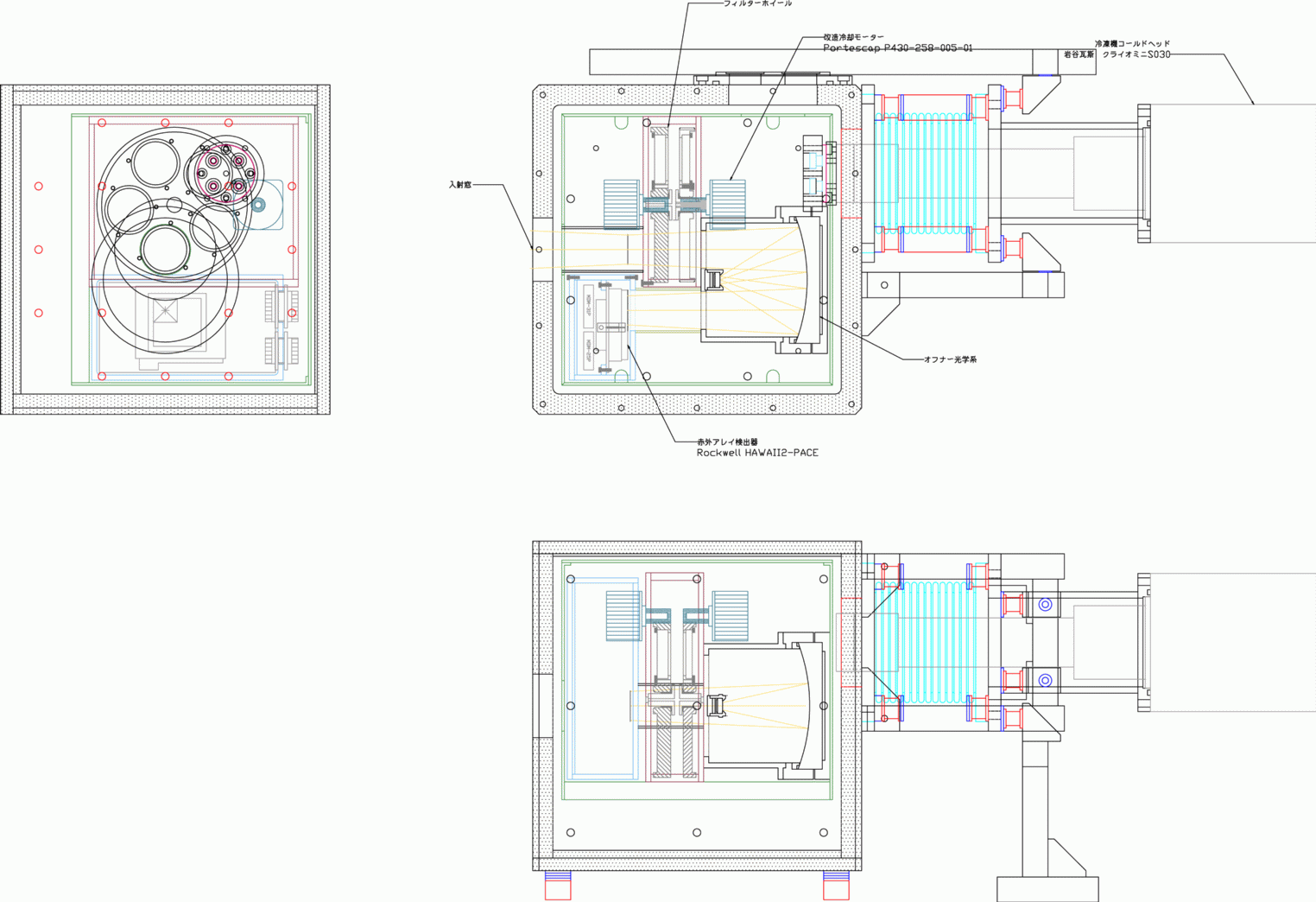

図面 (2008/05/22 Mitani)
▼フィルターホイール (2008/09/08 Mitani)
- モータに付けるギア（ミスミ GEABN0.8-12-7-5）
モジュール(ピッチ円直径/歯数) 0.8
歯数 12
ピッチ円直径 9.6
外周直径 11.2
- ホイールの周囲に掘る平ギア
モジュール(ピッチ円直径/歯数) 0.8
歯数 150
ピッチ円直径 120
外周直径 121.6
- ホイール穴に入れるスペーサ
ホイール穴の径は 38.5mm、ホイール穴の窓の径は 34mm。
スペーサにはミスミのシムリングを使用する。外径は 38.5mm (0〜-0.3mm)、内径は 34.5mm (+0.3〜0mm)。
スペーサは、フィルタ押さえとフィルタ間、ホイール穴の底、2枚以上で構成されている狭帯域フィルタ
の場合にはフィルタ間にも入れる。
1.0mm : CIMRSF-D38.5-V34.5-T1.0
0.5mm : CIMRSF-D38.5-V34.5-T0.5
0.2mm : CIMRSF-D38.5-V34.5-T0.2
0.1mm : CIMRSF-D38.5-V34.5-T0.1
・Y, J, H, K フィルタ
フィルタの厚みは約 4.1mm。深さ 6 mm のホイール穴に下記のように入れる。
1mmシム + フィルタ + 0.5mmシム + 0.2mmシム + 0.1 mmシム 1〜3枚
・Pa α, Pa α-off フィルタ
フィルタの厚みは約 3.1mm。深さ 9 mm のホイール穴に下記のように入れる。
1mmシム + BPF + 1mmシム + LPF + 1mmシム + SPF + 1mmシム 2枚 + 0.5mmシム + 0.2mmシム + 0.1mmシム 0〜2枚
・Pa β フィルタ
フィルタの厚みは約 2.2mm。深さ 9 mm のホイール穴に下記のように入れる。
1mmシム + LPF(SPF?) + 1mmシム + BPF + 1mmシム 4枚 + 0.5mmシム + 0.2mmシム + 0.1mmシム 0〜2枚
・Br γ フィルタ
フィルタの厚みは約 1.7mm。深さ 9 mm のホイール穴に下記のように入れる。
1mmシム + フィルタ + 1mmシム 6枚 + 0.2mmシム + 0.1mmシム 0〜2枚
▼検出器カセット (2008/2/5 Motohara)
MDMコネクタ (ITTキャノン カタログ) : MDM-25PSA, MDM25SSA, MDM-31PSA, MDM-31SSA
ヒータ : LakeShore Cartridge Heater HTR-25
(旧 メタルクラッド抵抗器 15W HS15シリーズ 抵抗値50Ω 160-562 : (Arcol カタログ))
ヒータホルダ : 図面 : Arcolメタルクラッド抵抗と互換の形状
▼オフナー (2007/08/29 Mitani)
- 鏡
使用する光学ガラス S-BSL7 (オハラ カタログ)
- 主鏡の裏に入れる円錐バネの個数
・オフナー主鏡の重量の見積
主鏡の体積：大雑把に直径 100 mm 高さ 15mm の円柱として、約 118 cm^3
主鏡の密度：2.52 g/cm^3（BK7 の比重 2.52 より）
主鏡の重量は、297 g → 2.91 N
・円錐バネの荷重の見積
サミニ株式会社の円錐バネで一番小さいもの(F7701 カタログ)を使った場合
バネ定数：0.421 N/mm
自由長：8 mm
最大荷重時：3mm
バネ伸びを 5 mm とすると、荷重は 2.105 N。
バネを n 個入れるとして
n x Fバネ > F鏡 x 7
となれば良いならば、バネは 10 個入れればよい。
***** 外部構造 *****
冷凍機取付構造図面:2007/2/8 (本原) (dwg)
ハーメチックコネクタ (2007/06/19 Mitani)
・Box Mounting Receptacles (Detoronics カタログ)
DT02H-14-18PN, DT02H-14-19PN
DT02H-16-23PN, DT02H-16-26PN
・Straight Plugs with Termination Assemblies (Cannon カタログ)
KPT06F-14-18S, KPT06F-14-19S
KPT06F-16-23S, KPT06F-16-26S
