FOCUSOBE

OBE_MODE

CISCO

パラメータ

Parameter	Default Value
	CISCO
DATASET_ID	DS0000
OBJECT	"FOCUSING"
EXPTIME	NOP
FILTER	NOP
SLITX	NOP
SLITY	NOP
NSAMPLE	NOP
Z	!TSCL.Z
DELTAZ	0.1
NFRAME	3
SELECT	MANUAL

説明

フォーカスを合わせるコマンドです。

まずは副鏡位置を(Z+ 2*DELTAZ)$\sim$(Z - 2*DELTAZ)までDELTAZ間隔で動かしながら 各位置でNFRAME枚づつフレームを取得します。

次にQDASでFWHMを測定してFWHM-Z関係を双曲線でフィットして フォーカスを決定し、副鏡をその位置にセットします。

このコマンドを発行する前に必ずBOOTQDASを実行しておいてください。

使い方

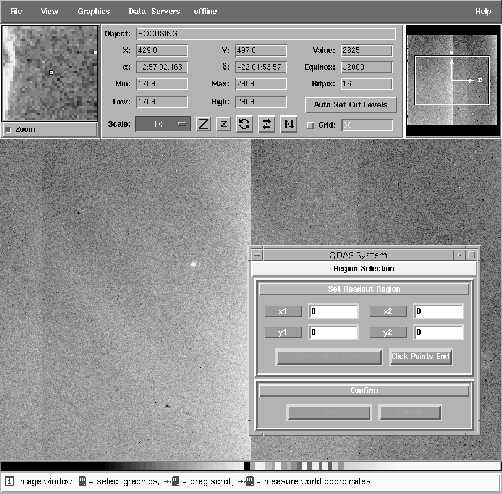

データの取得が3セット目まで終了したら OWSの"OHS_Online"という名前のskycatにイメージが1枚表示されます(下図)。 さらに"QDAS System"ウインドウが現れるので、そこで"Click Points Start"を押して skycat上の星を矩形領域で囲みます。囲み終わったら"Click Point End"をおして、 さらに"SET"を押してください。 ただし、SELECT=AUTO/SEMIAUTO で星の自動検出を行います。

しばらくすると下のように"QDAS plot"ウィンドウにフィットのグラフと副鏡位置が 表示されます。

これで完了です。

更新日

2000/12/18

作者

小杉城治、田口智之、本原顕太郎
