VST1 受信機の調整

2000/02/21（暫定版）    半田利弘
2001/11/14              半田利弘

• 局部発振器
  1. GUNN LO
     1. LO powerが最大かはmixer電流が最大になることで調べる。
     2. Gunnは4Vあれば発振している
     3. PLLをかけたまま、backshortを動かす。
     4. PLLの電圧計の目盛が０（中央）に来るようにbias電圧を変える。

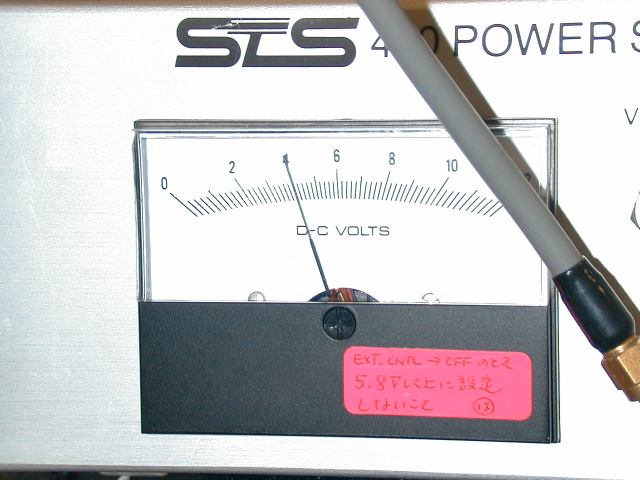

     5. バイアス電圧の目安

        電圧	備考
        5.6V	暫定2002/8/29

  2. tripler
     1. LO powerが最大かはmixer電流が最大になることで調べる。
     2. 通常は自己バイアスで動作するので、LO入力が無い場合は0Vでよい。 LOが入力されていると0.7V程度になっているはず
     3. triplerの入力側backshortを調整する。
     4. triplerの出力側backshortを調整する。
     5. 両方のbackshortをiterativeに調整する。

     6. マイクロメータの目安

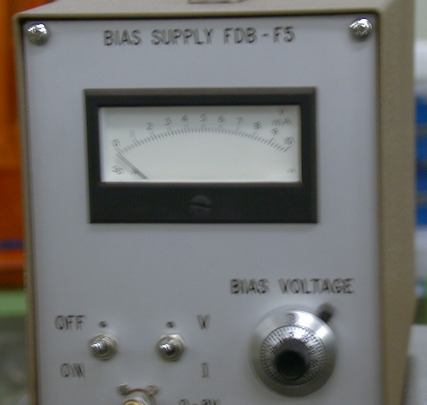

        入力対面	bias対面	出力対面	備考
        1.25mm	-0.01mm	3.00mm(親)+0.00mm(子)	暫定2001/11/13
        1.375mm	-0.01mm	3.46mm(親)+0.00mm(子)	暫定2002/8/29

  3. LO power最大化の他に、microphonic noiseに起因するレベル変動が 最小になるという観点も、場合によっては必要。
• mixer
  1. I-V特性を見られるように設定。
  2. LO attenuatorを開き、電波信号起源のステップが生じるようにする
  3. トンネル効果発生限界電圧直前のステップの中央にMixer biasを固定する
  4. R-sky chopperを回転させる。スイッチは中央部左手のトグルスイッチ。
  5. スペクトラムアナライザーをレベルメータとして用い、IF levelを図示させる。
     • IF converterのIF monitorにスペクトラムアナライザーをつなぐ。
     • center frequency=375MHz
     • span=0MHz
     • resolution bandwidth (RBW)=5MHz
     • Amplitude log-scale
  6. R-skyの（dB scaleでの）差が最大になるように、LO attenuatorを調整する。必要があれば、Mixer biasも動かしてよい。
  7. スペクトラムアナライザの画面で、microphonic noiseに起因する、 素速いレベル変動が見られる場合は、最初に戻って、これが最小になるように 再調整する。
  8. R-sky chopperの電源を切り、回転を停める。止まった羽根が光路を遮らない ように、手で位置をずらしておく。
