すばる仮組の写真

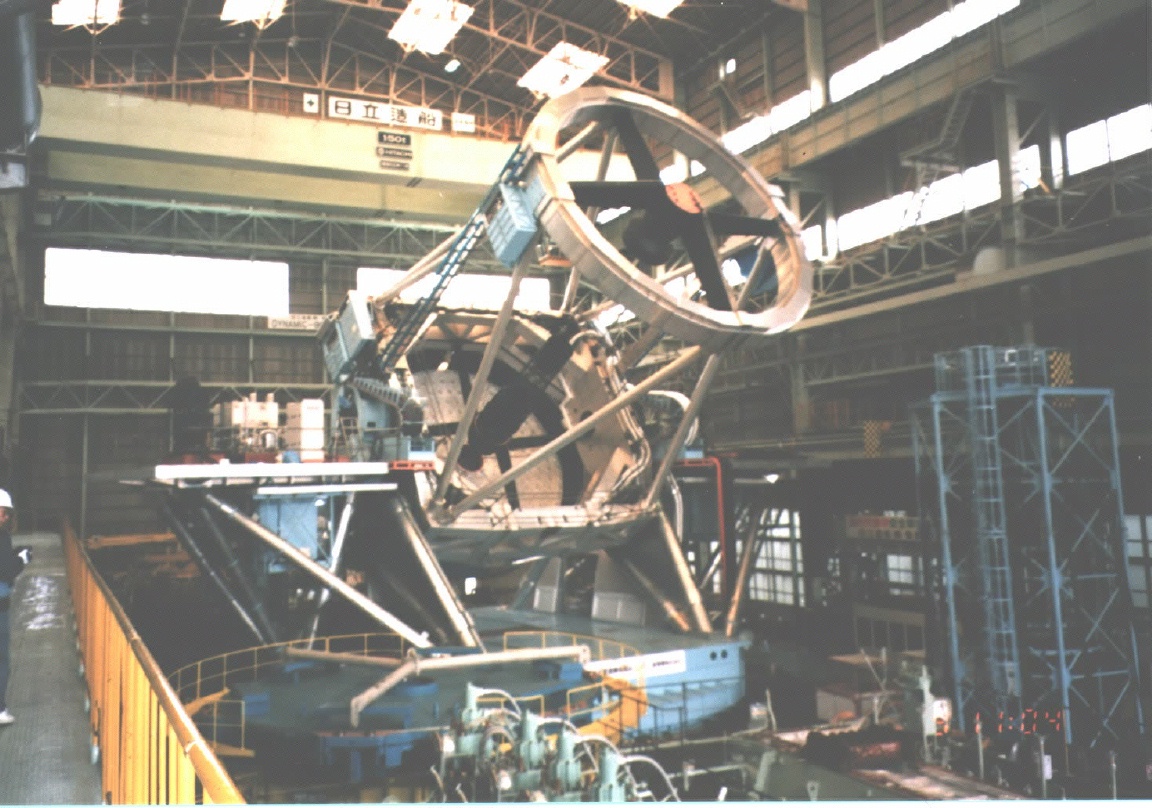

全体像。副鏡のスパイダーが非対称になっているのがわかる。これは力をうまく分散させるためらしい。(野口さん談)主鏡の前のバッフルを支えるスパイダーも同じ形をしている。

         むっちゃ大きい画像(JPEG 359KB)

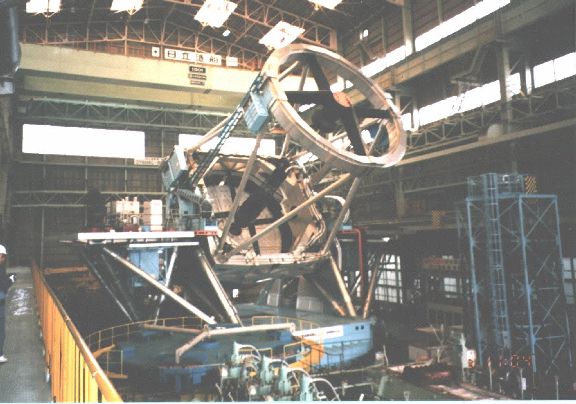

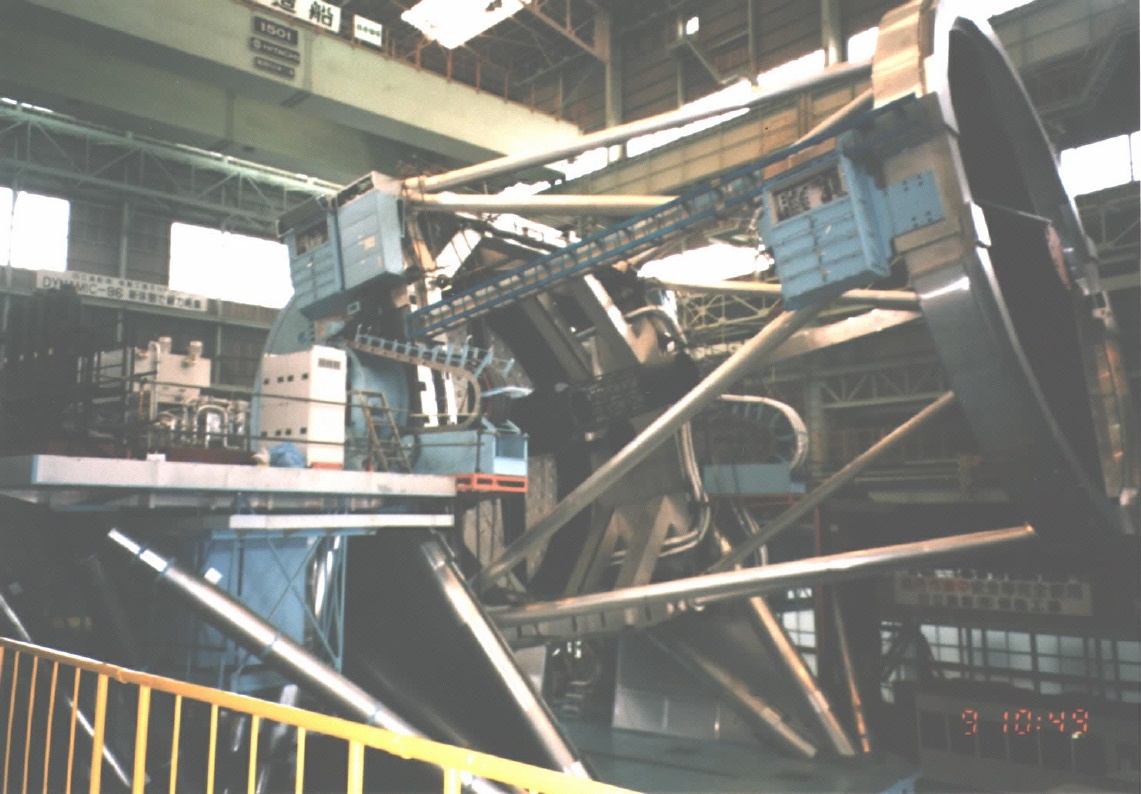

横から見ると一段と大きいねえ。

         むっちゃ大きい画像(JPEG 328KB)

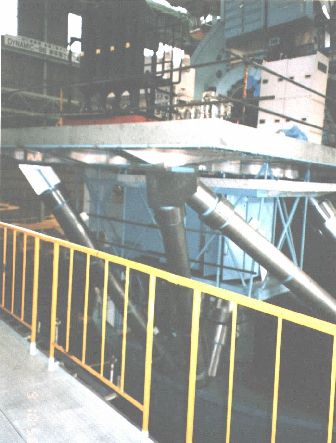

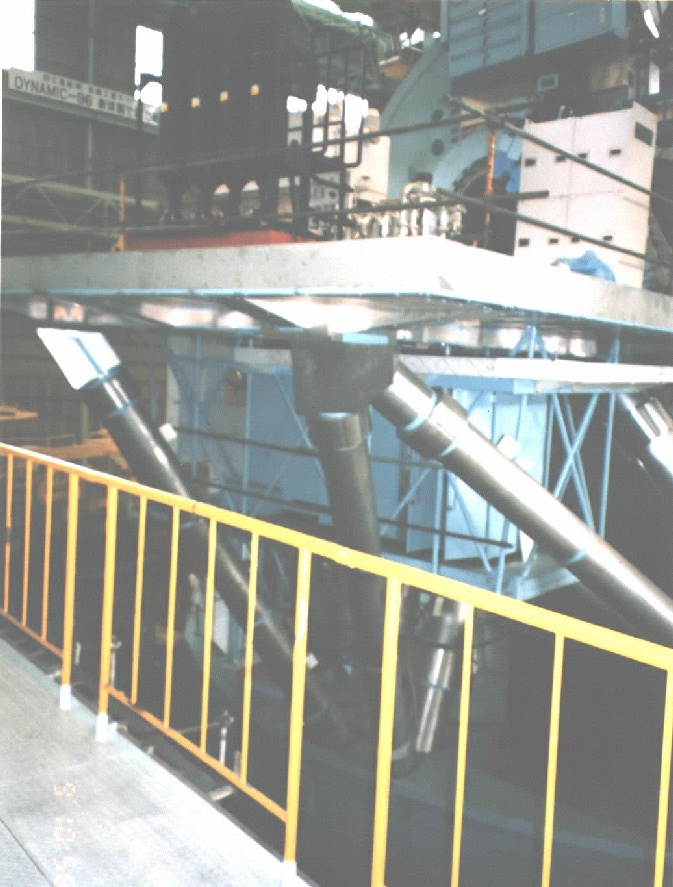

すばるOHSが載る赤外ナスミス台。軸受けのところに穴が空いているのが半分だけ見えている。

         むっちゃ大きい画像(JPEG 230KB)

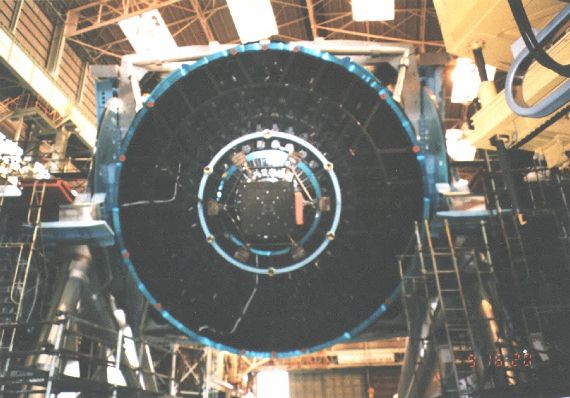

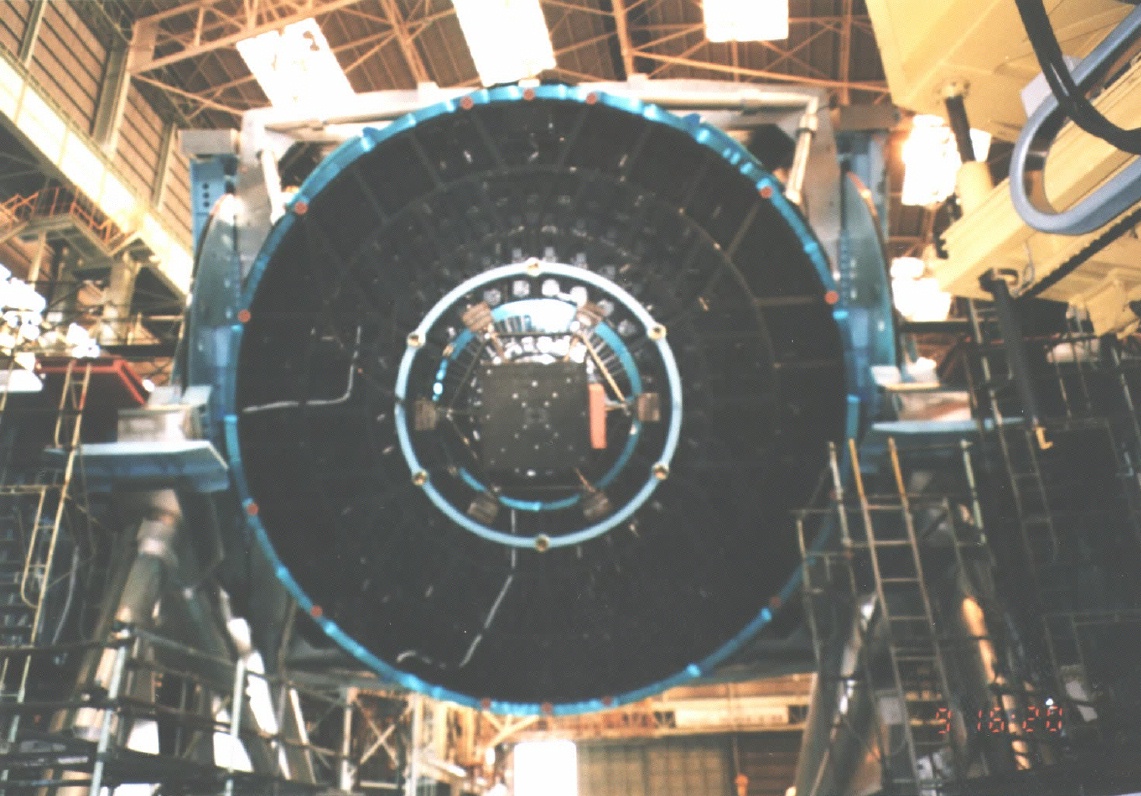

主鏡ホルダーを裏面から見たところ。261本あるアクチュエーターがみえる。(見えないか?)下と左側に走っている銀色の線は排熱用のダクト。運用時にはこれにカバーがされる。

         むっちゃ大きい画像(JPEG 345KB)
