Keck/DEIMOS による 2800 以上の星の視線速度観測から、M31 の周囲に広がる
低輝度の円盤状構造が発見された。この構造は半径 15 kpc - 40 kpc に渡り、
70 kpc にまで検出された（？）。構成星の視線速度は M31 円盤の面上での
円軌道からの予測値に近く、速度分散は約 30 km/s である。
AGB 上部の星のカラーの広がりはメタル量の巾がかなり大きいことを窺わせる。
CaII 等値幅から決めた平均メタル量は [Fe/H] = -0.9 ±0.2 である。
円盤の形態は遠方では不規則であり多くの副構造が見られる。これは遷移性の
形で降着デブリであることがほぼ確実である。
この広がった円盤は M31 円盤中心部から 40 kpc まで滑らかにつながり、
密度則はスケール長 5.1 ±0.1 kpc の指数関数型である。この値は
内側円盤の値に近い。しかしこの広がった円盤種族の運動学とメタル量の
性質は円盤が検出された全領域でほぼ一様である。
我々の評価ではこの
構造の光度は M31 円盤の 10 % にあたり、広がりの広大さから円盤角運動量
の 30 % を担う。この発見は銀河円盤の少なくとも幾つかは以前考えられて
いたよりずっと大きく、外側円盤が降着により形成されたことを示す。
図２．長軸沿いの密度変化。横軸正方向は M31 北東側を指す。細線＝ 傾斜角 77° での脱投影で経度 5° 巾での密度中間値。θ = 0° が北東軸に対応する。（上）４本の線は θ = ± 7.5°, 22.5° に対応。（ただし、ちょっと理解できない説明があった。）左側が北東、右側が 南西軸周り。（下）20 > R > 40 kpc での指数関数フィット。スケール長 = 5.1 ±0.1 kpc.
図４．Keck/DEIMOS 分光領域の分布。命名はストリームが S, 内側円盤内は D, 残りは F を付けた。南東側の B と付いた小さな四角は Brown et al 2003 に よる観測領域。
図６．回転曲線。黒点＝Klypin, Zhao, Somerville 2002 による 観測のまとめで、R < 10 kpc は CO (Loinard, Allen, Lequex 1995), その 先は HI （Brinks/Burton 1984）点線＝スプライン。実線＝傾斜角 77° 補正。

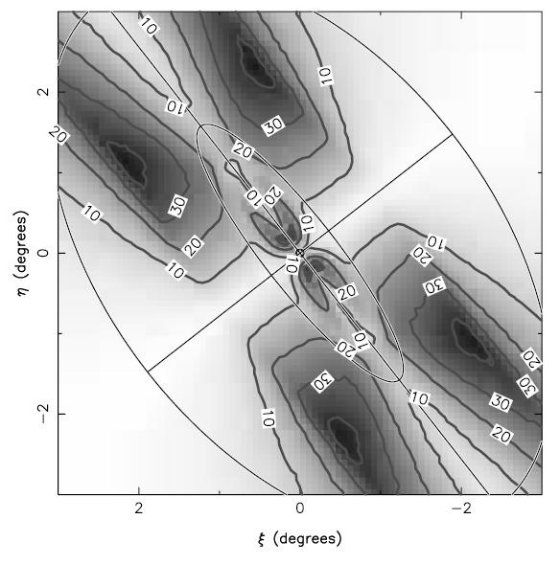

図８．円盤スケール高 = 350 pc の時の図７視線速度マップに加わる不定性。 等高線は、不定性＝ 10 km/s(外側)、20 km/s(中間), 30 km/s(内側)
図１０．領域 D2 - D5(R=12-23 kpc) 合計での遅れ速度分布。-150 km/s < vlag < 100 km/s のピークを破線＝ガウシャンフィットすると、 ⟨ vlag ⟩ = -34 km/s, σlag = 47 km/s であった。
図１２．図１１と同じだが、短軸距離 minor axis distance を取った。
図１４．円運動遅れ速度と脱投影距離 R の関係。大部分の星では ０ - 100 km/s の範囲に集まる。
(経度が変わると 視線速度での差の意味が変わらないのか？いや変わる。)
図１６．（左上）四角枠＝領域 F1 の位置。（右上）領域 F1 の 1° × 1° 拡大
（左下）この領域での回転遅れ速度分布。 &lag;vlag⟩ = -69 km/s, σv = 30 km/s。 （右下）この領域の CMD。黒丸＝DEIMOS 観測星。等時線は左から NGC6397([Fe/H]=-1.91), NGC1851(-1.29), 47 Tuc(-0.71), NGC6553(-0.2)。
図１８．領域 F3. &lag;vlag⟩ = -53 km/s, σv = 15 km/s。

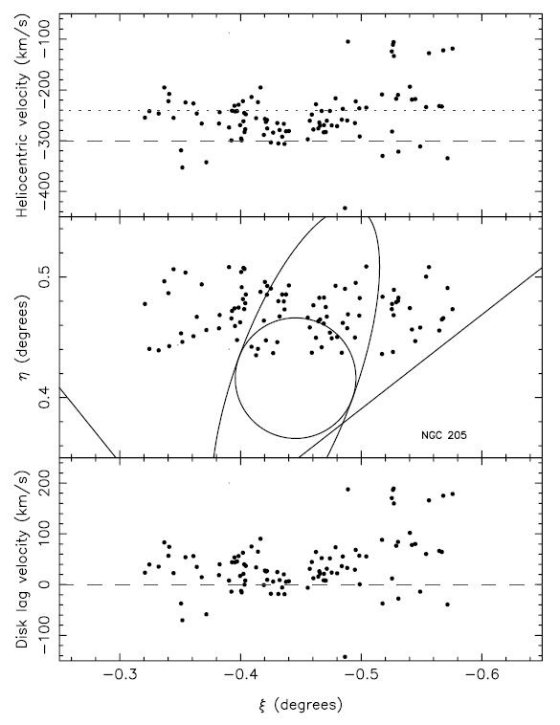

図２０．（中）F6 における DEIMOS 天体の位置。丸＝NGC 205 のスケッチ。 斜め線＝ M31 の長軸と短軸。（上）と（下）は ξ に沿った速度変化。 （上）の破線＝ M31 系統速度。点線＝ NGC 205 系統速度。
図２２．領域 F12. &lag;vlag⟩ = -78 km/s, σv = 24 km/s。
図２４．F16 における太陽中心速度分布。右側ダイアグラムはブザンソン 銀河系モデルによる
図２６．各領域での合成スペクトル。CAT ライン。
図２８．予想される asymmetric drift (Binney/Tremaine 1987 Eq 4-35)
図１．INT カメラによる M31 眺望観測からの赤色巨星分布。外側楕円は c/a = 0.6 を 仮定した 55 kpc 半径楕円。中心部の DSS 像を抜き出した。マップは赤色 巨星がハロー全体に広がっていることを示す。マップの最も驚くべき特徴は、 従来良く知られていたバルジと円盤を包み込む、平らで大きな構造が 4° まで広がっていることである。
図３．経度 15° おきに作った密度プロファイル。太線は全体の平均。 （上）傾斜角＝ 77°, （下）傾斜角＝ 64.7°(分散が最小)
図５．（上）2834 星全ての速度分布。小さなヒストグラムはブザンソン 銀河系モデルによる予想。端の部分が良く合っている。
（下）F1 - F4 + 全ストリーム の速度分布。
図７．図６のスプライン回転曲線からの予想速度マップ。
図９．領域 D1 - D5 における視線速度と短軸から長軸に沿って測った 距離 (major axis distance)との関係。
（上）太陽中心速度。破線＝ M31 系統速度。（下）円運動（図７）を引いた 残差。破線＝円運動星。領域 D1 に明らかに見られる構造に注意。
図１１．図９と同様だが、領域 F1 - F16 の星。大部分の箇所で回転遅れ は 0 - 100 km/s に集まる。
図１３．図１１の 16 領域での回転速度遅れの分布。数字は（上）横軸＝ 長軸距離。（中）短軸距離。（下）脱投影距離 R
図１５．図１３の集計。領域 F6 は省く。ガウシャンフィットから &lag;vlag⟩ = -54 km/s, σv = 37 km/s。
図１７．図１６と同じだが、領域 F2 .ここでは二成分ガウシャンフィットで、 細いピークは、 &lag;vlag⟩ = -4 km/s, σv = 7 km/s、 太い方は、 &lag;vlag⟩ = -46 km/s, σv = 35 km/s、
図１９．領域 F6. (NGC 205 を含む。) &lag;vlag⟩ = 2 km/s, σv = 36 km/s。
図２１．領域 F8. &lag;vlag⟩ = -43 km/s, σv = 38 km/s。
図２３．領域 F16. &lag;vlag⟩ = -80 km/s, σv = 27 km/s。
図２５．支配的な円盤的な狭い速度成分（？）のない、ストリームの外の F4, F5, F7, F9, F10, F11, F13, F14, F15 の回転遅れ速度分布。
図２７．密度変化。破線＝指数関数フィット。点線＝図２へのフィット。 （上）傾斜角 77°, （下）64.7°
