A Near-Infrared Imaging Study of AFGL 2688


Latter, Hora, Kelly, Deutsch, Maloney
1993 AJ 106, 260 - 271



　アブストラクト　

　AFGL 2688 の I,Ｊ, Ｈ, Ｋ 画像を撮った。北ローブは滑らかでなくむくむく している。I-バンド画像にはマスロスが周期的増減を繰り返す証拠が見えた。 さらに、水素分子 2.12 μm 狭帯バンドとその脇の連続光バンドの画像も撮 った。ローブからの水素分子放射が見つかった。K-画像には赤道帯からの R = 7 1016 cm のリングまたは円環状の放射が検出された。 　双極軸は天空面に対し i = 5° 傾いている。 散乱光を産むダスト密度は緯度に対し急激に減少し、極方向にはほとんど存在 しない。光学的深さが波長によりかわらない。これは AFGL 2688 ダストが星間 ダストと異なる性質を持つ事を示す。偏光研究からは、散乱ダストが大きな グラファイトと推定される。

　１．イントロダクション　

　双極型反射星雲　

　AFGL 2688 は双極型反射星雲、AFGL 618, AFGL 915 (the "Red Rectangle"), M1-78 ("Minkowski's Footprint") の一つである。

　モデル　

（１）連星の軌道面にマスロスが集中する。

（２）磁場効果。

（３）高速回転 		　ローブ　

　ローブの軸は北から東向きに 15° 傾いている。ローブはほぼ円形で、 各ローブから２本の「角」が生えている。北ローブは南ローブより 40 % 大き く、可視で 2 mag 明るい。北ローブの光は可視で 50 %, 南は 60 % の偏光を 示す。偏光ベクトルの向きは双極軸に直交する。




図１．




図２．

　２．観測　


図３．AFGL 2688 I バンド等高線図。対数スケールで間隔は 0.2 dex


図５．MMT で撮った J バンド画像

　２．１．広帯域観測　

　J, H, K 観測は Steward Obs 2.3 m と UH 2.2 m を使い、 1988 - 1992 年に行われた。I 観測は UH 2.2 m で行われた。 図１、２は今入手できない。

図４．AFGL 2688 。間隔はリニア―。J, H, K.

　２．２．狭帯観測　


図６．2.121 μm 狭帯フィルター等高線図(ライン)

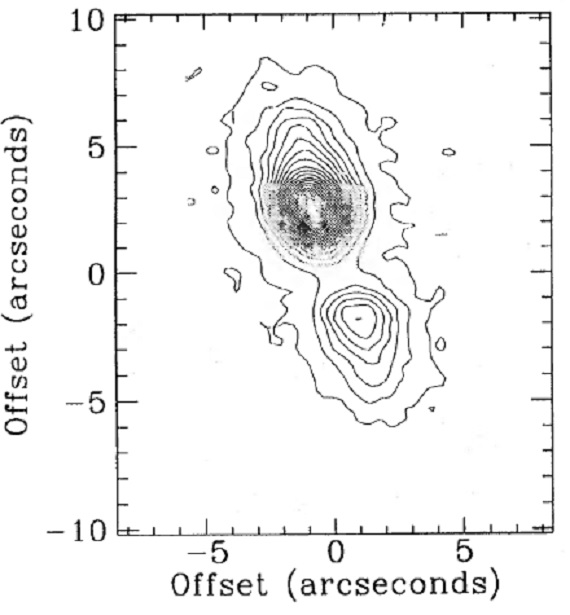

図７．2.137 μm 狭帯フィルター等高線図(連続光)

　３．星雲構造　


図８．主軸に沿った輪郭。左＝北東。右＝南西 　

　４．光子散乱モデル　


図9．AFGL 2688 の単散乱モデル。上＝I バンド。下＝K-バンド。


図１０．ダスト分布関数 f(θ). θ = 赤道面からの高度角。


図13．東赤道領域のNIRスペクトル

図１４．水素分子輝線成分の等高線図。輝線がローブと赤道に限られている。
