KONICメンテナンスマニュアル

デュワーの開け方

多数の部品があるため、外し方の順番を間違えると手間がぐっと増えて しまいますので、デュワーの標準的な開け方を示します。

• 窓にフタをする。

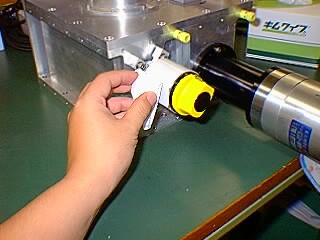

• デュワー横に付いている取手を外す。

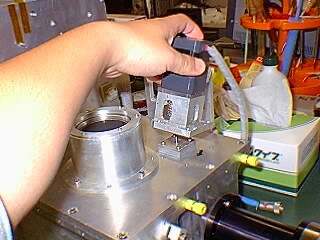

• ステッピング・モーターをはずす。
  (カップリング部のネジを外すのを忘れないように)

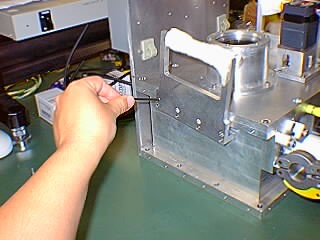

• 回転導入軸部のネジをはずす。
• 真空を破る。

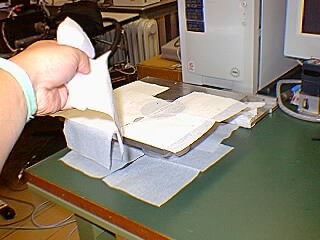

  その際ゴミがデュワー内に入らないように、真空バルブ口には キムワイプをかぶせる。

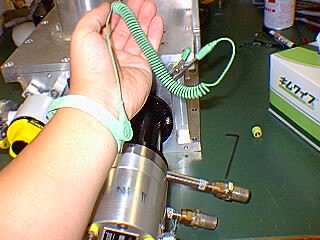

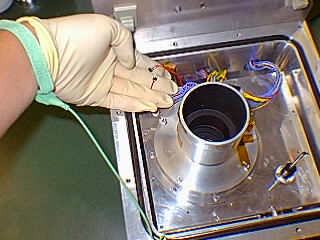

• 静電気対策の為、リストバンドをつける。

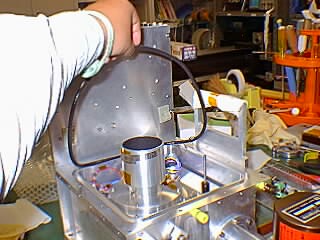

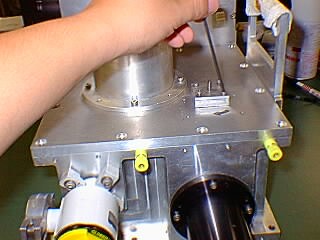

• 回転導入軸部の台座をはずし、デュワーのフタを開ける。
  開けたフタはOリング接触部に傷が付かないよう 逆さに置いておく。

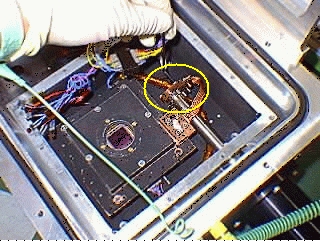

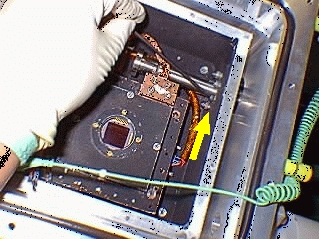

• ヒーターの配線(赤ケーブル)をはずす。
• Radiation Shieldのフタと本体を固定しているケーブルタイ(数本)をはずす
• Radiation Sheildのフタをはずす。(結構かたいので慎重に！)
デュワー内の部品を触る時は、手の脂をアルコールで脱脂するか、 ゴム手袋を必ずすること。

---

冷凍機の取り付け・取り外し

1. 取り外し
   • まずは上の状態までデュワーを開く。
   • 冷凍機ヘッドの第２段(先頭)に付いている銅製部品をはずす。
   • 冷凍機ヘッドの第１段に付いているネジ(７本)をはずす。
     注：非常にはずしにくいので焦らないこと。近くにある配線を傷つけないよう慎重に。
   • デュワー枠に付いているフランジ部をはずす。
     冷凍機は意外に思いので注意。

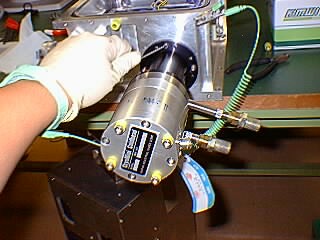

   • 冷凍機を引き抜く。
     (Radiation Shieldの部分で引っかかるので、ゆっくり行なうこと)

   ---

2. 取り付け
   • 冷凍機のフランジ面およびデュワー枠の接触面の汚れを落とす。
   • Oリングをアルコール洗浄し、真空グリスを塗る。
   • 冷凍機をデュワー枠に差し込む。
   • 冷凍機ヘッド第１段部をネジ２〜３本で軽くネジ止めする。
   • デュワー枠に冷凍機フランジをネジ止めする。
     ネジは必ず対角線方向に締めていき、一度に締めないように。
   • 冷凍機第１段部をネジ止めする(７本)。
     振動する部分なので、スプリングワッシャを噛ませるのを 忘れないように。
   • 冷凍機第２段部をネジ止めする。
     ネジは３本程度で良いが、スプリングワッシャを噛ませること。

---

フィルター交換

1. 回転導入軸のカップリングははずさなくて良い。

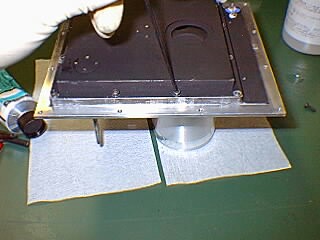

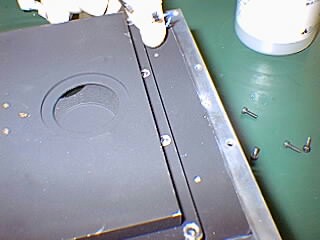

2. Radiation Shieldのフタの裏側のネジをはずす。
3. ゼロ点検出用の信号ケーブル(青色)をはずす。
4. フタを開ける(非常にかたいので焦らずに！)。

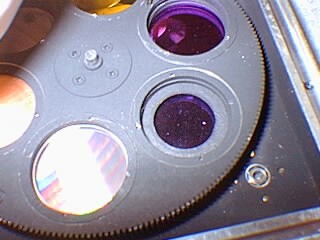

   • フィルターホイールはフタ側に付いている。
   • フィルターホイールはフタから外さなくても良い。
5. フィルター固定用リングの穴にピンセット等を入れ、固定リングをはずす。
   フィルターを傷つけないように細心の注意を払うこと！
6. フィルターを取り出す。

   • フィルターは絶対に手で触らないこと！！
   • 取り出したら放置せず、その場でしまうこと！！
7. デシケータから、新しいフィルターを取り出す。
8. フィルターに汚れ・キズが無いことを確認する。
9. フィルターホイールに入れる。その際スペーサー(黒紙or金属リング)を適宜噛ませる。
10. 固定用リングをはめる。
    • フィルターにキズが付かないよう、フィルターと固定用リングの間には、 必ずスペーサーを挟むこと。
    • フィルターを傷つけないように細心の注意を払うこと
11. エア・ダスターでホコリを払う。
12. フタを閉める。

    • 回転導入軸がベアリングに正しく入るようにすること。
    • マイクロ・スイッチが正しく動作するように注意すること。
13. ゼロ点検出用の信号ケーブル(青色)をつなぐ。
14. kisokomaの~/konic/M+.bin/filter.tab を修正する。
    書き方はファイルを見ればすぐわかる。
    古いファイルは消さずに、"filter.tab.991015"のようにして残しておく。

---

デュワーの閉め方

1. ケーブルを挟まないように注意しながら、Radiation Shieldのフタを閉める。
   • きっちり作ってあるので、ずれると入らないので注意。
   • フタが完全に閉まるよう、しっかり押し込むこと。
   • ネジ穴がずれているかどうかで、正しく入ったか確認できる。
2. ヒーターの配線(赤ケーブル)を接続する。
3. Oリングをアルコール洗浄し、真空グリスを塗る。

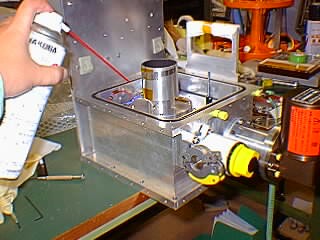

4. エア・ダスターでほこりを飛ばす。
5. デュワーのフタを乗せる。回転導入軸部に注意！！
   ネジは軽く止める程度にしておく。
6. 回転導入軸台座部のOリングの洗浄とグリス塗り。
   回転部で真空が破れやすいので、真空グリスは多めに塗る。
7. 回転導入軸台座部のネジ止め。対角方向に止めて行く。
8. ステッピング・モーターを取り付ける。
   カップリングのネジ２本＋取り付け台ネジ４本 でしっかり固定
9. 取手を取り付ける。
10. 真空引きである程度真空度が下がった時点(〜10^{-3}Torr)で、 デュワー上ブタを完全にネジ止め。
