もしもCCDをPL4240-1-BI(E2V BI-CCD)にできたら…
[ダイクロイックミラーを考慮したとき](2008/10/22)
- データ
- フィルタ透過率のデータは、現物に添付されていたデータシートをスキャン
- CCD量子効率は、Proline PL4240-1-BIのwebにあったものをスキャン
- プロット
得られたプロットは以下の通り
 |

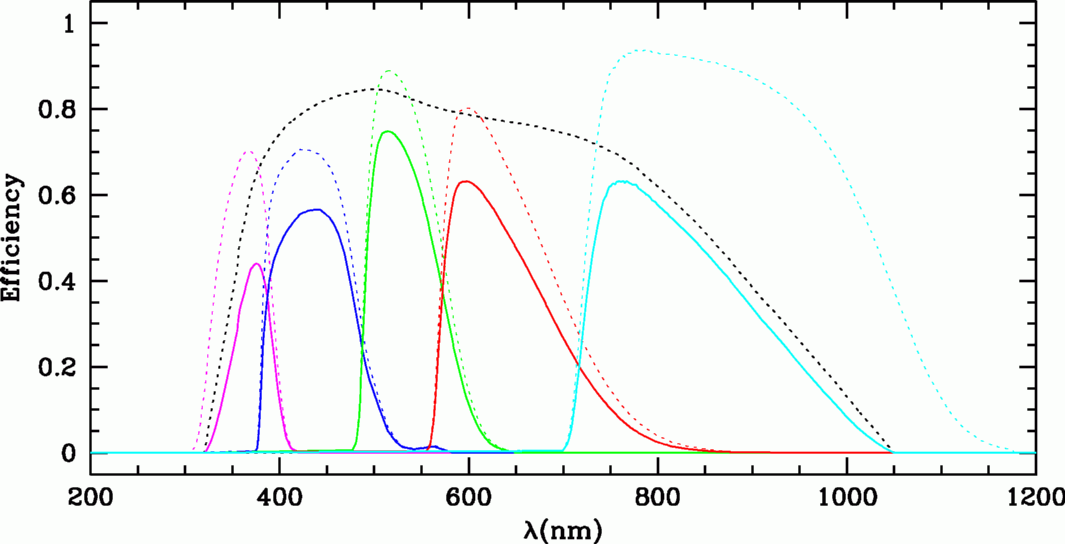

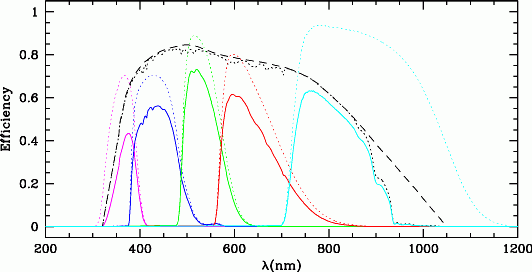

| U(紫)、B(青)、V(緑)、R(赤)、I(水色)の、CCD量子効率を入れたバンド透過率。
破線はフィルター単体での透過率、黒点線はCCDの量子効率、黒破線はCCDの量子効率×ダイクロイックミラーの反射率。 |
- バンドパラメータ
各バンドのパラメータは以下のように定義した。
- λeff : 実効波長
λeff=∫λ T(λ) dλ / ∫ T(λ) dλ
- Δλ : FWHM
- λ1, λ2 : 半値波長
- T_eff : 実効効率
T_eff=∫[λ2, λ1] T(λ) dλ / Δλ
| Band | λ_eff (nm) | Δλ (λ1 - λ2 ) (nm) | T_eff |
| U | 370.4 | 46 (348.5-394.5) | 0.354 |
| B | 439.1 | 100 (383.5-483.5) | 0.486 |
| V | 535.2 | 82 (490.5-572.5) | 0.616 |
| R | 643.9 | 119 (570.5-689.5) | 0.496 |
| I | 806.3 | 166 (722.5-888.5) | 0.520 |
- 0mag 等級
(1) Hayes(1985)のVegaのEnergy Distribution , および
(2) Pickles (PASP 110, 863, 1998) のA0Vのスペクトルデータ(Hayes 1985で5000Aでキャリブレーション)
で0mag fluxを算出した。
計算方法は
f_lam_0=∫F(λ)T(λ)dλ/∫T(λ)dλ
ここで、F(λ)はVegaのスペクトルである。
| Band | (1)Hayes(1985) (erg/s/cm^2/A) | (2)Pickles(1998) (erg/s/cm^2/A) |
| U | - | 4.317890e-09 |
| B | 6.406920e-09 | 6.166920e-09 |
| V | 3.868320e-09 | 3.857530e-09 |
| R | 2.263880e-09 | 2.286010e-09 |
| I | 1.141610e-09 | 1.185400e-09 |
[ダイクロイックミラーを考慮しないとき](old)
- データ
- フィルタ透過率のデータは、現物に添付されていたデータシートをスキャン
- CCD量子効率は、Proline PL4240-1-BIのwebにあったものをスキャン
- プロット
得られたプロットは以下の通り
 |

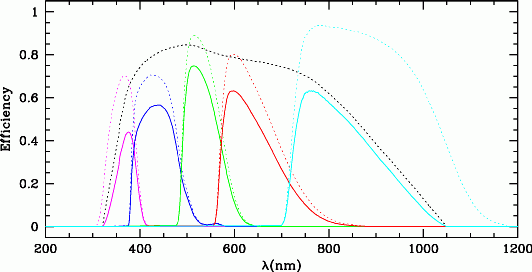

| U(紫)、B(青)、V(緑)、R(赤)、I(水色)の、CCD量子効率を入れたバンド透過率。
破線はフィルター単体での透過率、黒破線はCCDの量子効率。 |
- バンドパラメータ
各バンドのパラメータは以下のように定義した。
- λeff : 実効波長
λeff=∫λ T(λ) dλ / ∫ T(λ) dλ
- Δλ : FWHM
- λ1, λ2 : 半値波長
- T_eff : 実効効率
T_eff=∫[λ2, λ1] T(λ) dλ / Δλ
| Band | λ_eff (nm) | Δλ (λ1 - λ2 ) (nm) | T_eff |
| U | 370.5 | 46 (348.5-394.5) | 0.359 |
| B | 439.1 | 101 (383.5-484.5) | 0.492 |
| V | 535.1 | 82 (490.5-572.5) | 0.628 |
| R | 643.6 | 118 (570.5-688.5) | 0.510 |
| I | 828.4 | 185 (722.5-907.5) | 0.506 |
- 0mag 等級
(1) Hayes(1985)のVegaのEnergy Distribution , および
(2) Pickles (PASP 110, 863, 1998) のA0Vのスペクトルデータ(Hayes 1985で5000Aでキャリブレーション)
で0mag fluxを算出した。
計算方法は
f_lam_0=∫F(λ)T(λ)dλ/∫T(λ)dλ
ここで、F(λ)はVegaのスペクトルである。
| Band | (1)Hayes(1985) (erg/s/cm^2/A) | (2)Pickles(1998) (erg/s/cm^2/A) |
| U | - | 4.321480e-09 |
| B | 6.407740e-09 | 6.167180e-09 |
| V | 3.871220e-09 | 3.860450e-09 |
| R | 2.266530e-09 | 2.288570e-09 |
| I | 1.072580e-09 | 1.117650e-09 |
|
