Optical Filter Transmittance + CCD QE

データ
- フィルタ透過率のデータは、現物に添付されていたデータシートをスキャン
- CCD量子効率は、Proline PL4021のwebにあったものをスキャン
プロット
得られたプロットは以下の通り

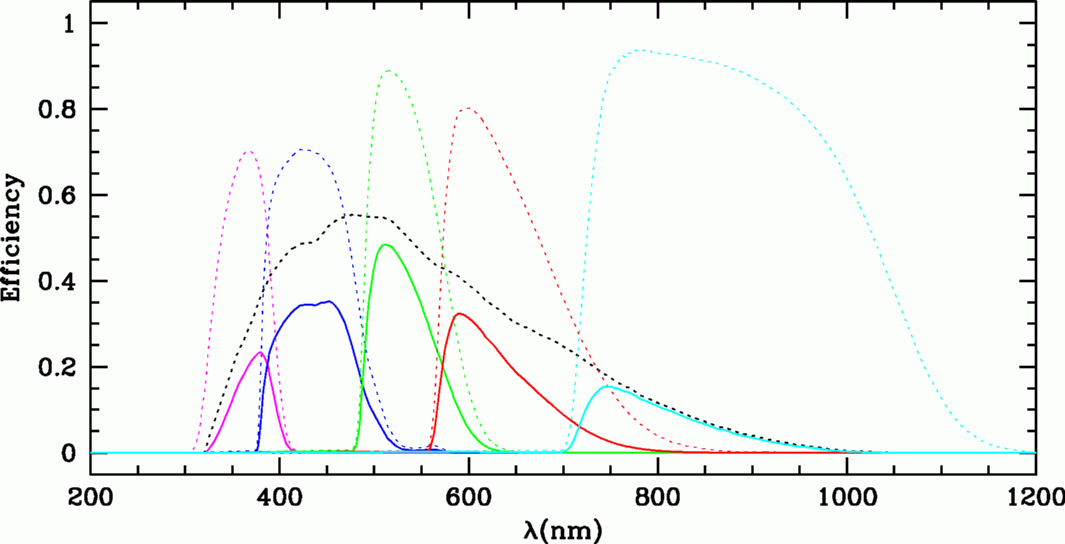

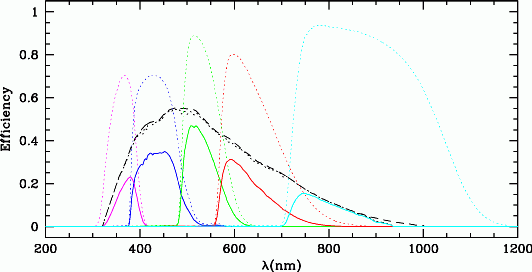

U(紫)、B(青)、V(緑)、R(赤)、I(水色)の、CCD量子効率を入れたバンド透過率。破線はフィルター単体での透過率、黒破線はCCDの量子効率。
バンドパラメータ
各バンドのパラメータは以下のように定義した。
- λiso : 実効波長
  λiso=∫λ T(λ) dλ / ∫ T(λ) dλ
- Δλ : FWHM
- λ1, λ2 : 半値波長
- T_eff : 実効効率
  T_eff=∫[λ2, λ1] T(λ) dλ / Δλ
Band λ_iso (nm) Δλ (λ1 - λ2 ) (nm) T_eff

U 371.0 47 (348.5-395.5) 0.185

B 440.3 100 (384.5-484.5) 0.302

V 532.8 76 (490.5-566.5) 0.389

R 632.2 94 (569.5-663.5) 0.246

I 785.8 116 (719.5-835.5) 0.120
0mag 等級
(1) Hayes(1985)のVegaのEnergy Distribution , および
(2) Pickles (PASP 110, 863, 1998) のA0Vのスペクトルデータ(Hayes 1985で5000Aでキャリブレーション)

で0mag fluxを算出した。

計算方法は
f_lam_0=∫F(λ)T(λ)dλ/∫T(λ)dλ

ここで、F(λ)はVegaのスペクトルである。

Band (1)Hayes(1985) (erg/s/cm^2/A) (2)Pickles(1998) (erg/s/cm^2/A)

U - 4.394860e-09

B 6.384100e-09 6.151410e-09

V 3.914700e-09 3.903210e-09

R 2.381310e-09 2.400480e-09

I 1.250870e-09 1.293770e-09

データ
- フィルタ透過率のデータは、現物に添付されていたデータシートをスキャン
- CCD量子効率は、Proline PL4021のwebにあったものをスキャン
プロット
得られたプロットは以下の通り

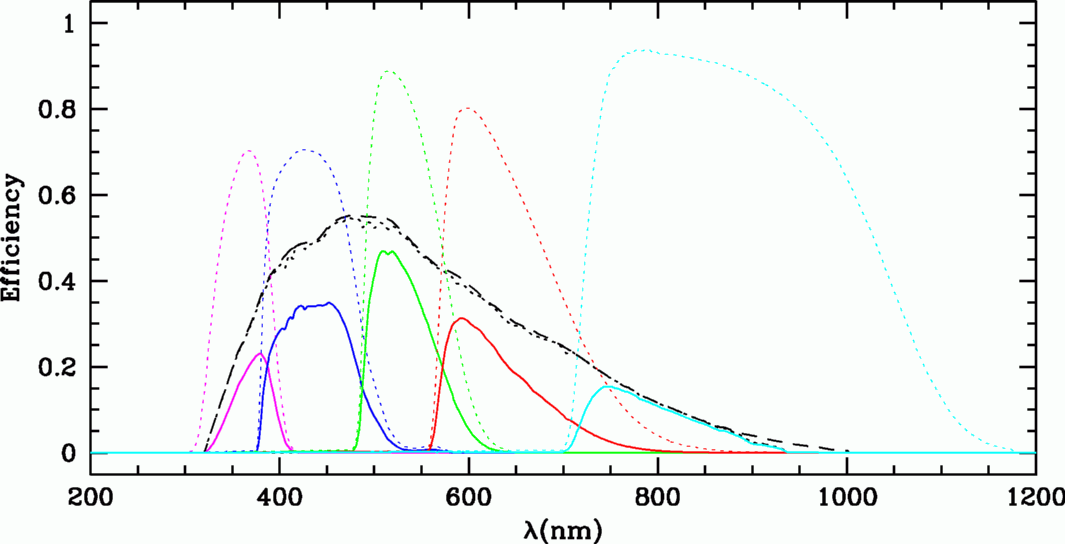

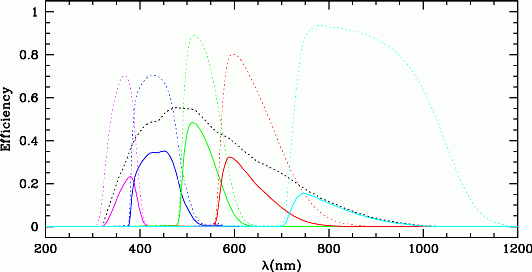

U(紫)、B(青)、V(緑)、R(赤)、I(水色)の、CCD量子効率を入れたバンド透過率。破線はフィルター単体での透過率、黒破線はCCDの量子効率。
バンドパラメータ
各バンドのパラメータは以下のように定義した。
- λiso : 実効波長
  λiso=∫λ T(λ) dλ / ∫ T(λ) dλ
- Δλ : FWHM
- λ1, λ2 : 半値波長
- T_eff : 実効効率
  T_eff=∫[λ2, λ1] T(λ) dλ / Δλ
Band λ_iso (nm) Δλ (λ1 - λ2 ) (nm) T_eff

U 371.1 47 (348.5-395.5) 0.188

B 440.3 101 (384.5-485.5) 0.306

V 532.7 75 (490.5-565.5) 0.399

R 632.0 93 (569.5-662.5) 0.253

I 795.4 116 (719.5-835.5) 0.120
0mag 等級
(1) Hayes(1985)のVegaのEnergy Distribution , および
(2) Pickles (PASP 110, 863, 1998) のA0Vのスペクトルデータ(Hayes 1985で5000Aでキャリブレーション)

で0mag fluxを算出した。

計算方法は
f_lam_0=∫F(λ)T(λ)dλ/∫T(λ)dλ

ここで、F(λ)はVegaのスペクトルである。

Band (1)Hayes(1985) (erg/s/cm^2/A) (2)Pickles(1998) (erg/s/cm^2/A)

U - 4.400120e-09

B 6.384490e-09 6.151250e-09

V 3.917490e-09 3.906030e-09

R 2.383290e-09 2.402390e-09

I 1.217620e-09 1.261220e-09

可視チャンネル用フィルタ透過率＋CCD量子効率
