可視チャンネルデザインその4

(2008/8/18)

山室光学系回り機械設計案

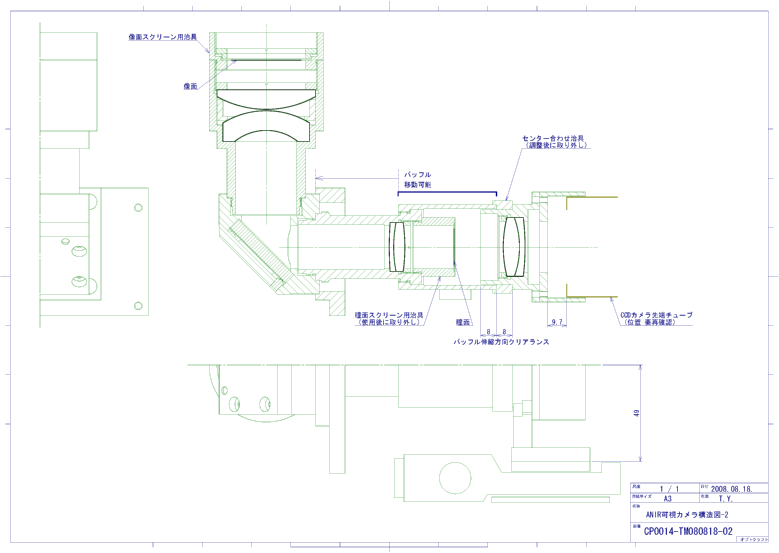

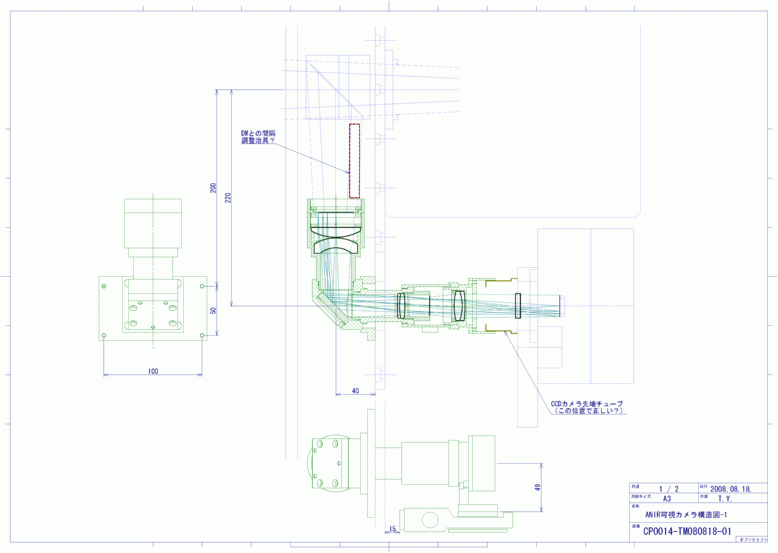

ANIR可視ビュワーの光学系周りの設計を一通り行いました。
資料を添付します。




  PDF形式
    CP0014-TM080818-01.pdf
    CP0014-TM080818-02.pdf

  DXF形式
    CP0014-TM080818-01.dxf
    CP0014-TM080818-02.dxf

三谷さま
送ってもらった図面に合うように寸法を詰めてありますが、
三谷さんの方でも図面を重ねてみて、特にステージの位置などで
問題がないか確認をお願いします。
