- 各種基本データ
- 観測バンド：U,B,V,R,Iの5バンド。
バンドの波長と波長幅テーブル
- 大気の透過率：峰崎計算版 (http://aladdin.mtk.nao.ac.jp/~minezaki/tao/tao000609.html)をR=200落としたもの＋短波長側(<0.9um)はMKのデータ。
バンド毎の有効透過率
- 望遠鏡面の反射率：理科年表のアルミの反射率
バンド毎の有効反射率
- 大気のOH夜光放射：Geminiの測定値を用いる。
バンド毎の有効flux
バンド毎の背景光の面輝度(AB等級)
- システム効率：いろいろ仮定。
- 可視光学系の反射鏡の効率 = 0.9
- レンズ6枚、12面の透過率 = t_opt^12
t_optの値は
- U:0.98
- B:0.985
- V:0.985
- R:0.98
- I:0.98
としている。以下山室情報。
Date: Wed, 22 Oct 2008 21:06:24 JST
From: yamamuro
To: kmotohara@ioa.s.u-tokyo.ac.jp
Cc: yamamuro@optcraft.com
Subject: Re: EEV 用光学系
本原さま
先ほどのコーティングの透過率の件、計算してみました。
ANIR 可視系で使われている硝材は基本的には BK7 と SF5 の
２種（＋互換硝種も含む）です。
で、各々に施されているコートの特性は、計算上は
各々添付図のとおりです。
 |
 |

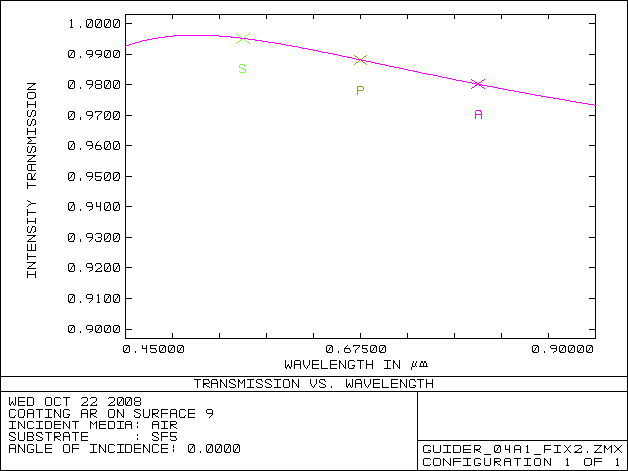

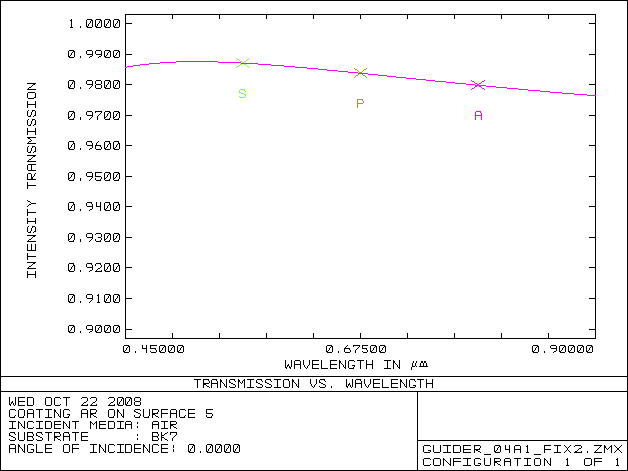

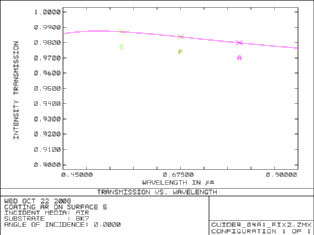

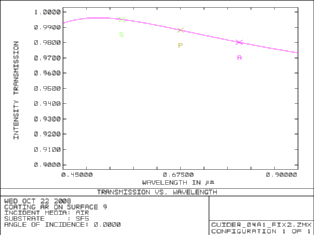

| BK7-coat | SF5-coat |
で、現在製作中の系だと、コートを施している面は
BK7 x 6面 + SF5 x 2面
なので、全てのレンズを通しての透過率は
概ね 80〜93%（波長依存）となります。
長波長端はやはり少し低下しますね。
また、これは計算値なので、実際にはさらに数 % 低いと
思われます。
EEV用の系の場合は、カメラ光学系が交換になりますが、
100万までの予算だとそれほどレンズを使えない
（おそらく 市販レンズ 1組＋製作レンズ 1枚）
ので、
BK7 x 8面 + SF5 x 2面
くらいになり、透過率は 75〜90% くらいになると思われます。
以上、簡単ですが取り急ぎ。
この後まだ少し事務所にいますので、何かありましたら
連絡ください。
よろしくお願いします。
==================================
オプトクラフト
山室智康
e-mail : yamamuro@optcraft.com
TEL / FAX : 0463-88-8320
==================================
- フィルターの透過率＋CCD量子効率＋ダイクロイックミラー反射率 => こちら
- そのほかのパラメータ
- 望遠鏡口径 = 1m
- CCDダークカレント = 0.01e-/sec
- CCD読み出しノイズ = 10e-
- CCDの最長単一積分時間 = 300sec
- アパーチャー = φ2arcsec
- ピクセルスケール = 0.2arcsec/pix
- 計算スクリプト
- 結果(updated 2008/10/22)
S/N=5としたときの限界等級は以下の通り(AB mag)。だいたい2magのゲインがある。
| Limiting Mag/Flux (AB mag / Vega mag / uJy) |
| Band | t=3600sec | t=600sec | t=60sec | t=1sec |
| (U) | (23.28 / 22.64 / 1.76) | (22.30 / 21.66 / 4.37) | (20.23 / 19.59 / 29.5) | (15.80 / 15.16 / 1740) |
| B | 24.34 / 24.43 / 0.67 | 23.35 / 23.44 / 1.66 | 21.39 / 21.48 / 10.1 | 17.00 / 17.09 / 578 |
| V | 24.09 / 24.11 / 0.842 | 23.11 / 23.13 / 2.08 | 21.22 / 21.25 / 11.8 | 16.86 / 16.89 / 653 |
| R | 23.89 / 23.79 / 1.01 | 22.91 / 22.81 / 2.5 | 21.09 / 20.99 / 13.4 | 16.75 / 16.66 / 723 |
| I | 23.56 / 23.31 / 1.37 | 22.58 / 22.33 / 3.37 | 21.06 / 20.81 / 13.7 | 17.00 / 16.74 / 578 |
|
