冷却デュワー用窓材の透過率

(2008/8/29 :本原)

UV3100PC用の冷却デュワーの 窓材の透過率が、特に長波長帯で良くないので測定してみた。
窓は、サンプル部2枚、reference部2枚の計4枚。

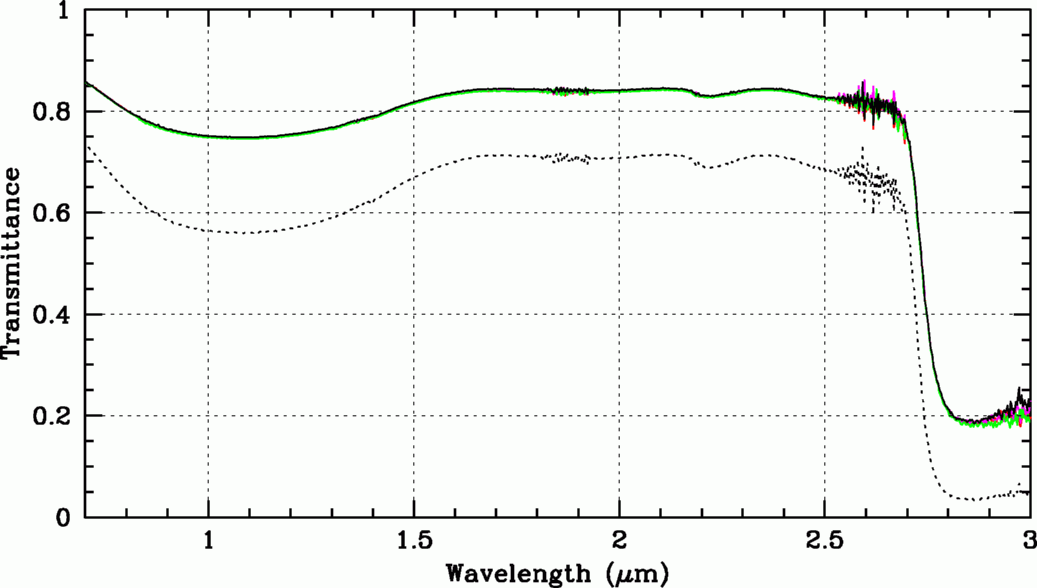

0.6 - 3.0umでの透過率。 実線が窓材の透過率。個々の窓材の特性の違いはほとんどなかった。破線はそれが2枚入った際の実効的な透過率。

  • やはり、2.5umを越えた辺りで急激に悪い。
  • 短波長側もじつはあまり良くない。
  • いずれにせよ、何らかの普通の光学ガラスのようだ。
