要求仕様の決定

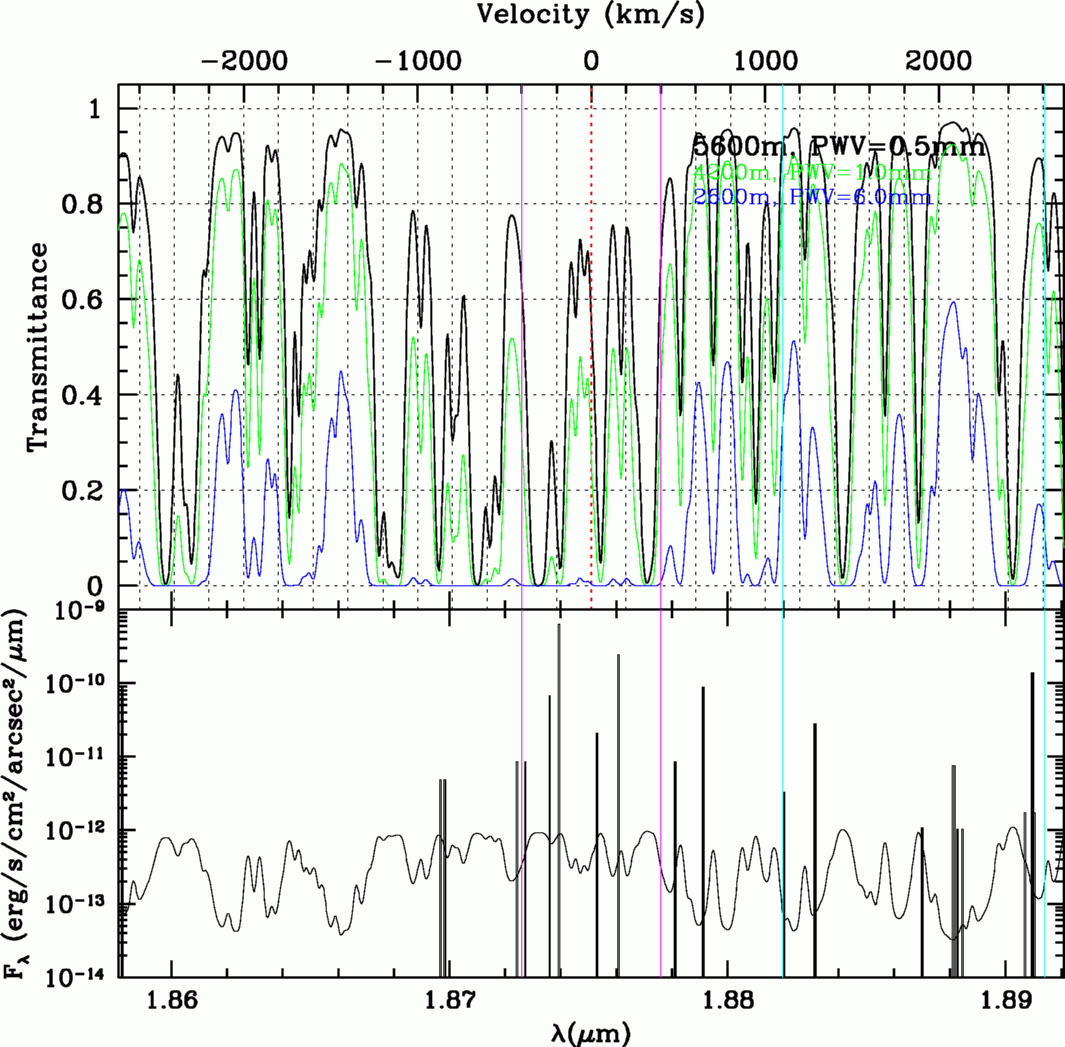

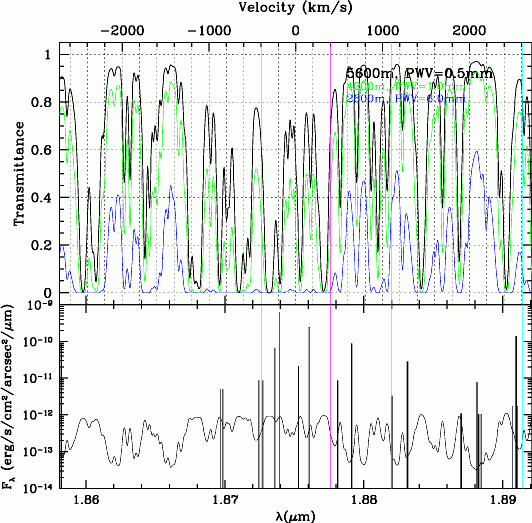

下図にPaα周辺の大気の窓、それに大気からの背景放射を示す。
Onのフィルター幅を紫、Offのフィルターを水色で示した。
Offのフィルターは、系外のz=0.001~0.004の銀河のPaαをカバーできる
ものになっている。

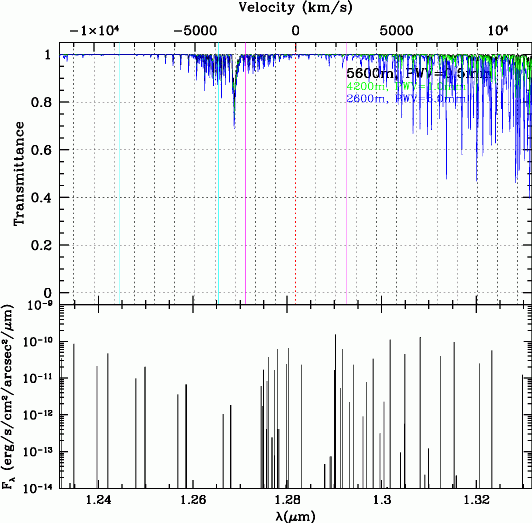

次に、Paβ周辺を示す。こちらはたいして問題はない。(OH夜光を避ける、というくらい)

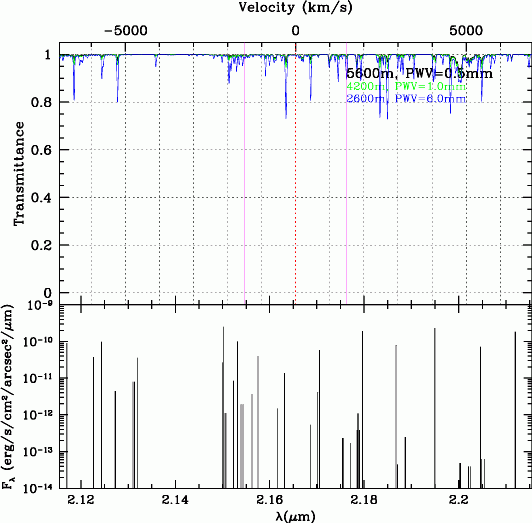

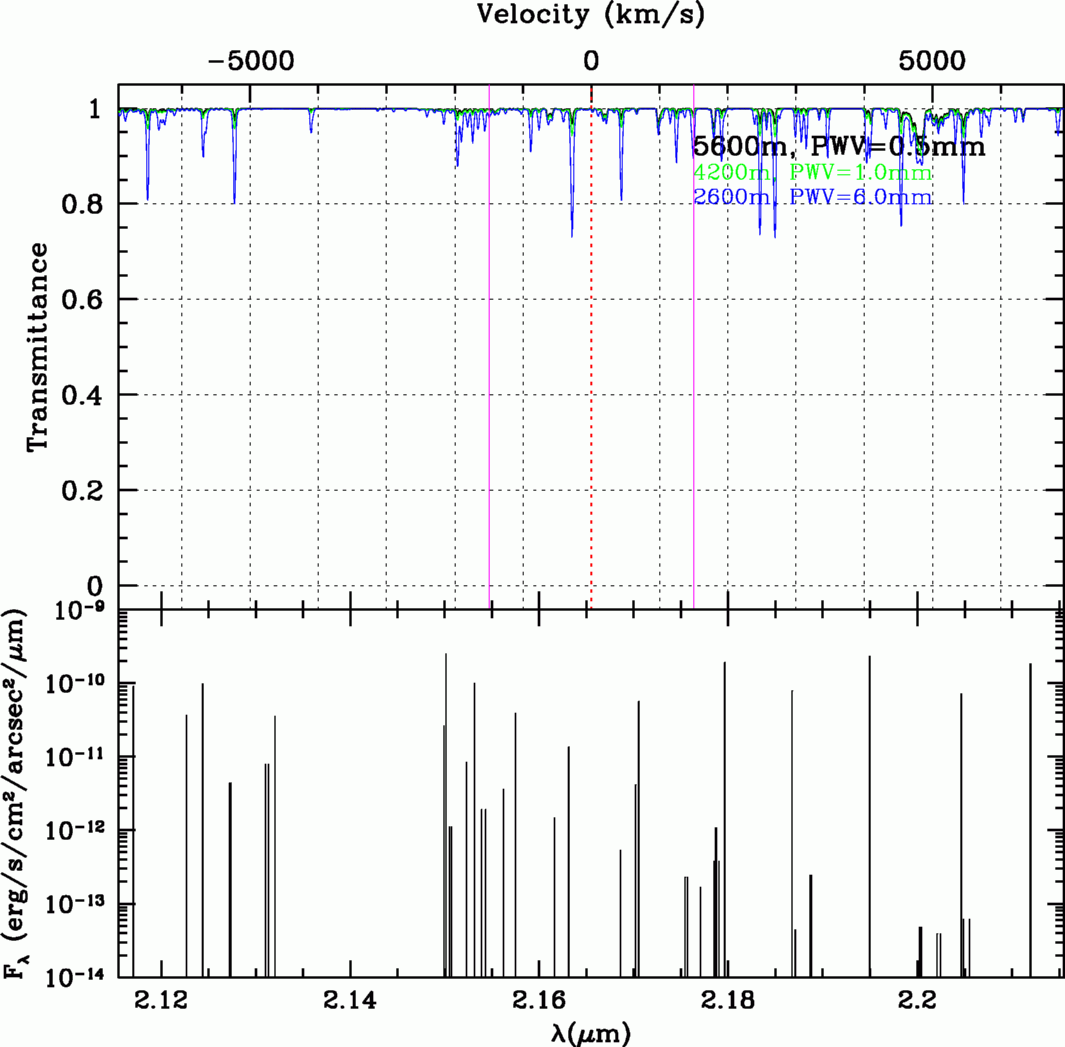

最後に、Brγ周辺。こちらもOH夜光を避ける、というくらい。
製造
日本真空光学に依頼予定。
仕様は以下の通り
サイズは1.5inch (φ38.1mm ) x t=2mm
- Paα
| λ | 1.8751um |
|---|
| Δλ | <5nm |
|---|
| λ/Δλ | >375 |
|---|
| Blocking | T800-900nm T< 1 % |
|---|
| T900-1800nm T<0.1% |
| T1800-2500nm T<0.01% |
| T2500-3000nm T<0.1% |
- Paα-off (仕様変更/中心波長: 2007/9/20)
| λ | 1.8867um |
|---|
| Δλ | 9.4nm |
|---|
| λ/Δλ | 200 |
|---|
| Blocking | T800-900nm T< 1 % |
|---|
| T900-1800nm T<0.1% |
| T1800-2500nm T<0.01% |
| T2500-3000nm T<0.1% |
- Paβ
| λ | 1.2818um |
|---|
| Δλ | 21nm |
|---|
| λ/Δλ | 60 |
|---|
| Blocking | T1000-1500nm T<0.1% |
|---|
| T800-1000nm T<1% |
| T1500-2500nm T<1% |
- Paβ-off →これはつくらないかも (2007/9/20)
| λ | 1.255um |
|---|
| Δλ | 21nm |
|---|
| λ/Δλ | 60 |
|---|
| Blocking | T1000-1500nm T<0.1% |
|---|
| T800-1000nm T<1% |
| T1500-2500nm T<1% |
- Brγ (新規追加: 2007/9/20)
| λ | 2.1655 |
|---|
| Δλ | >21nm |
|---|
| λ/Δλ | <100 |
|---|
| Blocking | T800-1900nm T<1% |
|---|
| T1900-2400nm T<0.1% |
| T2400-2500nm T<1% |
|
