ANIRフィルター透過率試験(15)

(2008/8/27 :本原)

  • HeI (1.083um)
    田中さんのストックにあったもの。
    貼合せのフィルターらしく、金属枠に収納されていた。随分古いもののようだ。
    ホルダーの下側から
    フィルタ
    0.5mm シムリング
    0.1mm シムリング
    の順で格納された。

    • (1)全波長帯の透過率

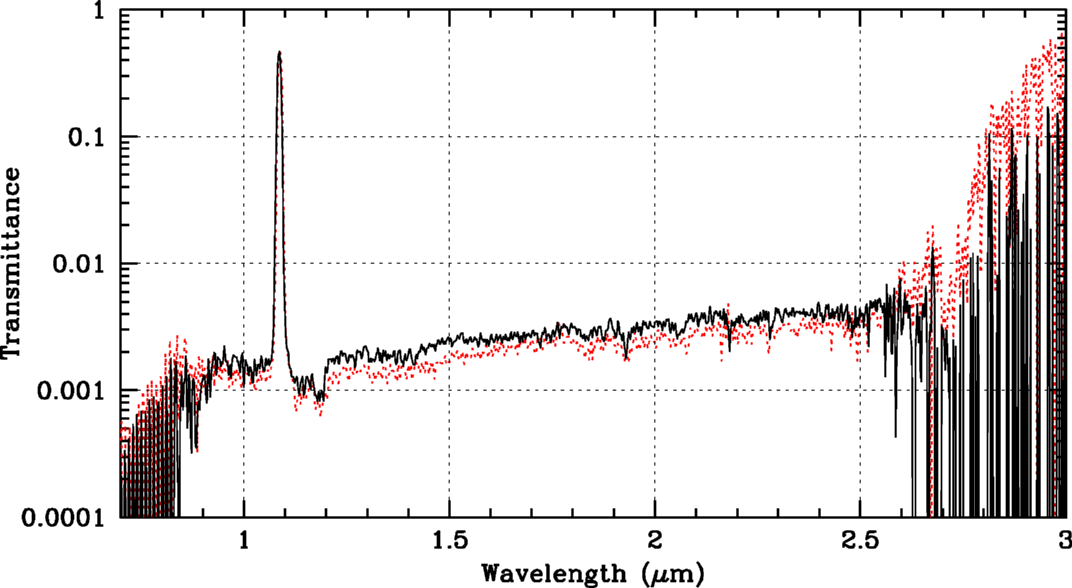

      0.6 - 3.0umでの透過率。黒実線が 77K, 赤破線が 常温 である。

    • (2)バンドパス性能
      • ピーク透過率は50%程度とあまりよくない。
      • バンドパスはだいたいあっているようだ。

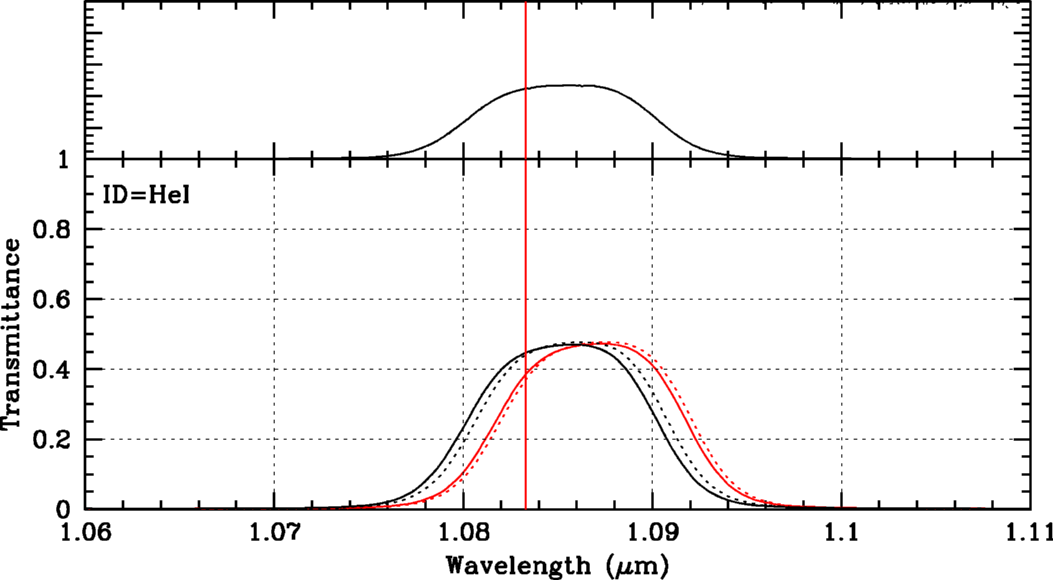

      (下) バンドパス性能。黒線が77K、赤線が常温。破線は、デフォルトの位置から フィルターを数ミリずらしたときの値。赤線がHe I(1.0833um)の波長
      (上) 破線:5600mでの大気の透過率と、実線:そこでこのフィルタを用いた場合のeffectiveなバンドパス特性。
