ANIRフィルター透過率試験(12)

(2008/8/18 利川、三谷)

  • Kバンド


    ホルダーの下側から
    0.2mm シムリング
    Kバンド(紫色っぽい膜の面を下向き)
    0.1mm シムリング
    の順で格納された。

    • (1)全波長帯の透過率
      0.数パーセントのオフセットがある。

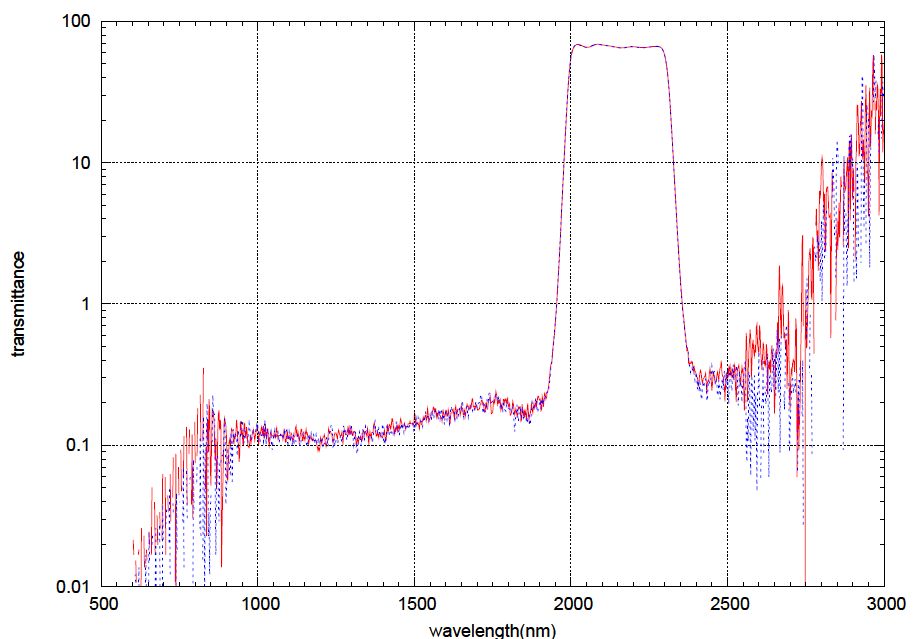

      0.6 - 3.0umでの透過率。青破線が 77K, 赤実線が 常温 である。

    • (2)バンドパス性能
      • 温度による波長シフトはほぼ無い

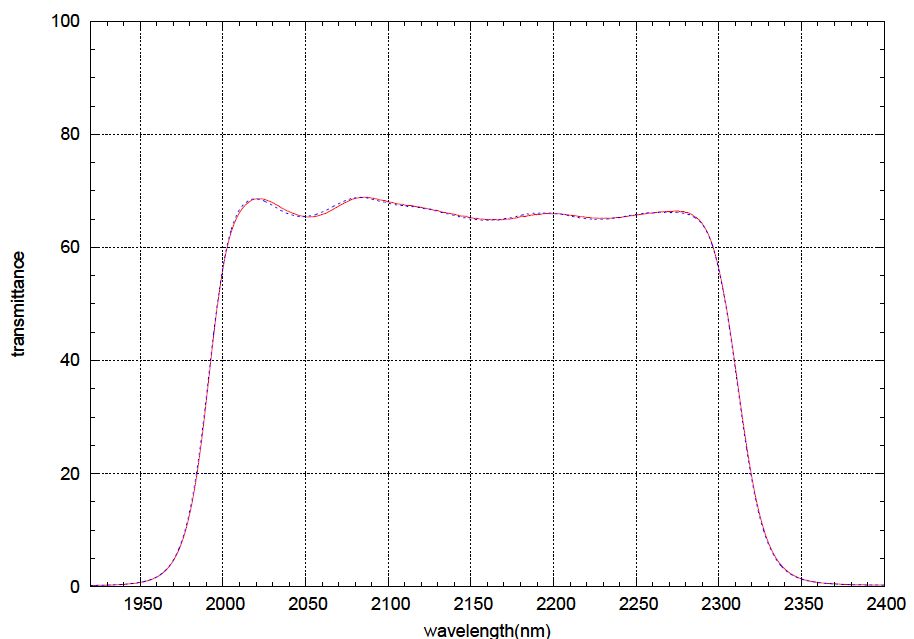

      バンドパス性能。青破線が77K、赤線が常温。
