ANIRフィルター透過率試験(10)

(2008/8/14 AM:利川、内一 PM:利川、三谷)

  • Jバンド


    ホルダーの下側から
    0.2mm シムリング
    Jバンド(紫色っぽい膜の面を下向き)
    0.1mm シムリング
    の順で格納された。

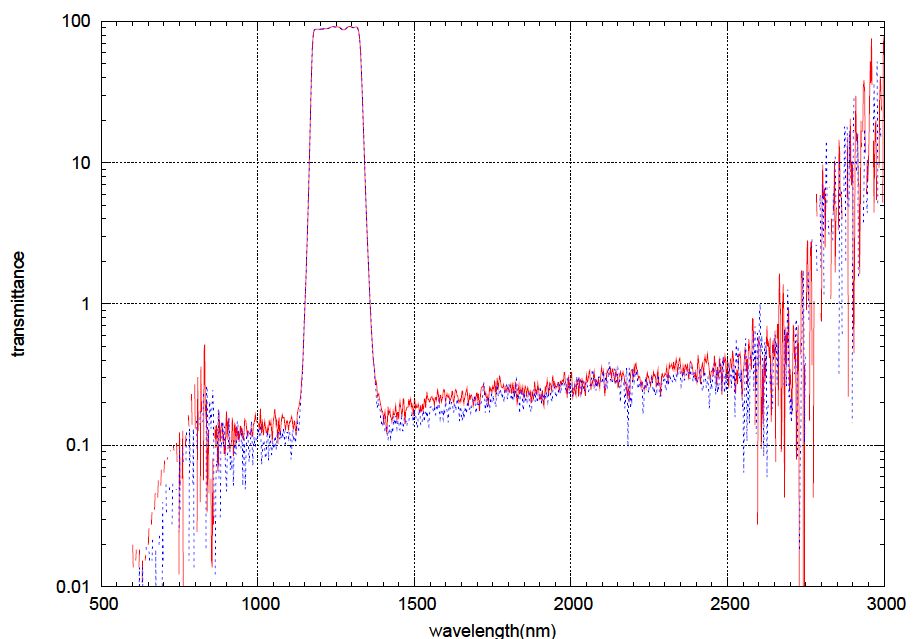

    • (1)全波長帯の透過率
      0.数パーセントのオフセットがある。
      0.6 - 3.0umでの透過率。青破線が 77K, 赤実線が 常温 である。

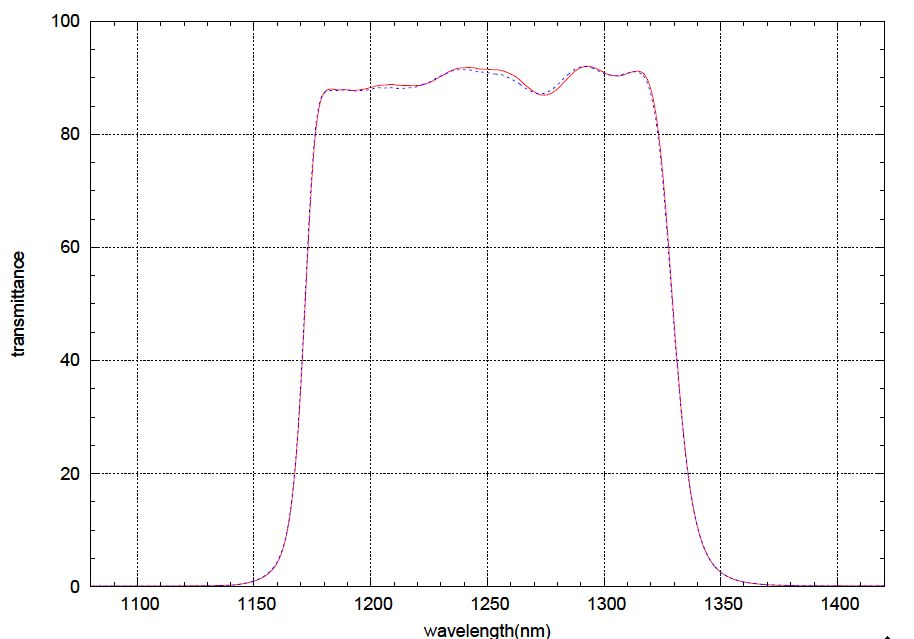

    • (2)バンドパス性能
      • 温度による波長シフトはほぼ無い
      バンドパス性能。青破線が77K、赤線が常温。

※真空引きが遅かったのでやり直した。停止。
ポンプ不調?クランプを締め直したところ、今度はうまくいった。

※終了時、真空ポンプを止めた後、誤ってデュワーの真空を破ってしまった。 30分後くらいに1×10-4torrまで真空増し引き。 デュワーのバルブをちょっと空けて「シュッ」と音がしたところですぐ慌ててバルブを閉じたが、増し引きするまでに時間が空いてしまったし、霜が付いてしまったかもしれない。デュワーの窓からフィルタを覗く限り自分の顔が映ったのでそれほど影響はなかっただろうか?
→再測定(08.08.19)
