ANIRフィルター透過率試験(9)

(2008/8/13 :三谷、内一、利川)

  • Yバンド


    フィルタ厚み4mm
    ホルダーの下側から
    0.2mm シムリング
    Yバンド(黄色っぽい膜の面を下向き)
    0.1mm シムリング
    の順で格納された。
    取り外し時、若干の指紋を発見。(08.08.14)

    • (1)全波長帯の透過率
      0.数パーセントのオフセットがある。

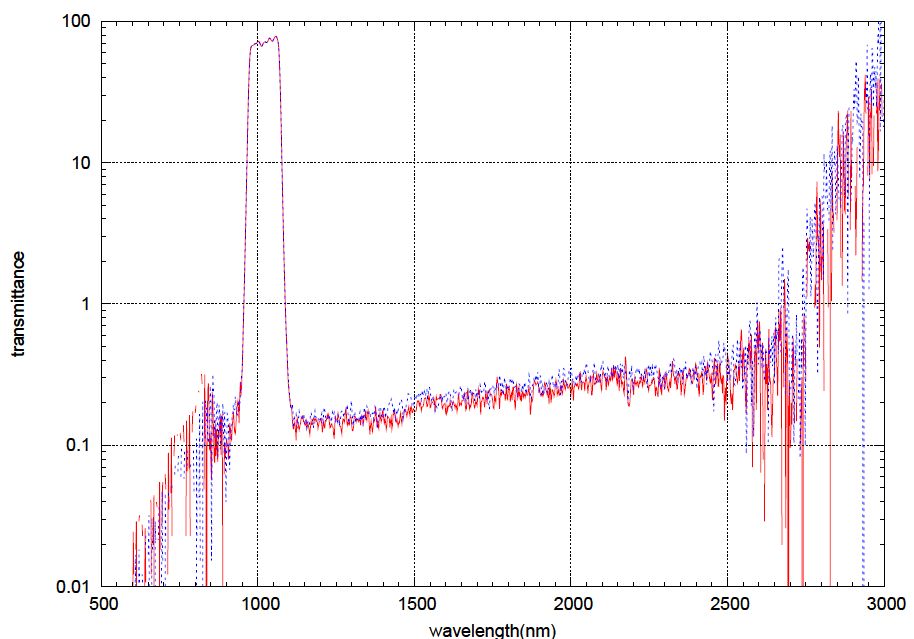

      0.6 - 3.0umでの透過率。青破線が 77K, 赤実線が 常温 である。

    • (2)バンドパス性能
      • 温度による波長シフトはほぼ無い

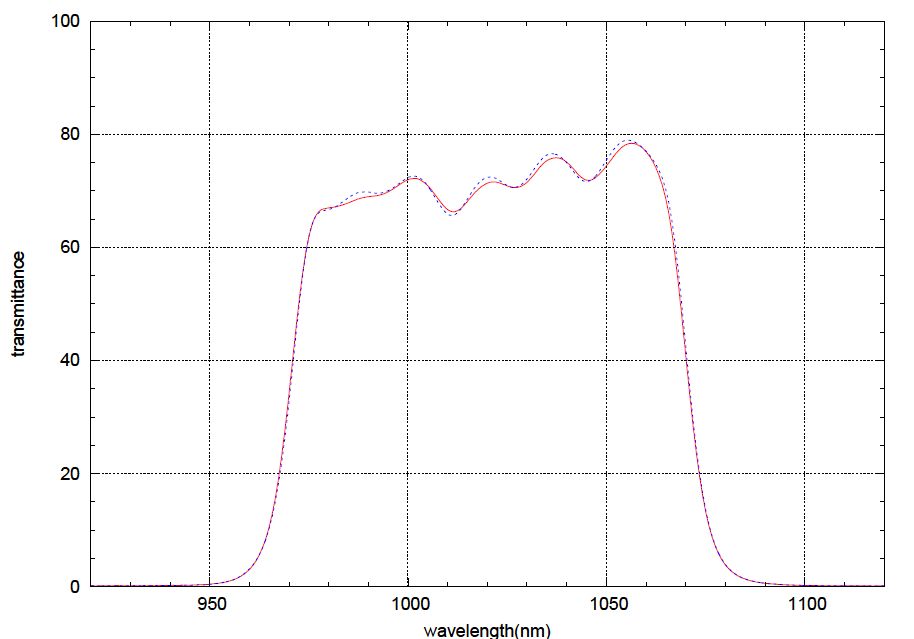

      バンドパス性能。青破線が77K、赤線が常温。
