新ボード AMPADC/CLKDRVボードに交換しての読み出し試験。
まずは差してみたところ、読み出しができない。
- 12/7に駆動試験をしたトコロ，画像らしきものはとれたが，ADCのレンジ外にあるよう
- 12/8の試験では，そもそも検出器からの出力が出ていない。古いボードだと動くのだが。
クロックのチェック
新旧ボードの検出器のピクセル波形のエッジは以下のとおり。
 |
 |

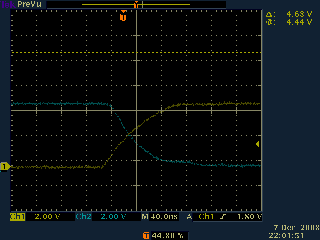

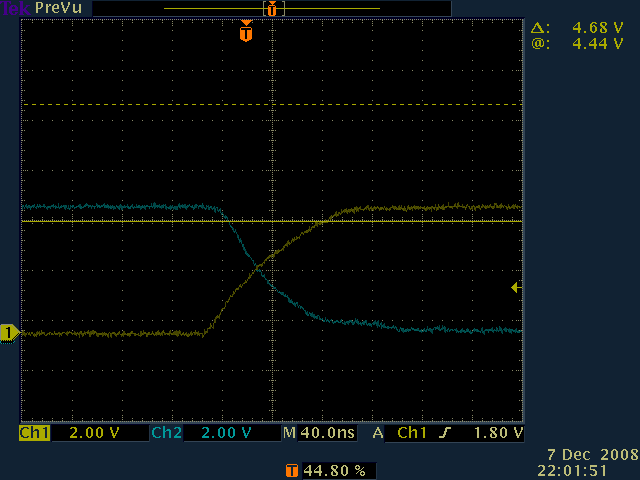

| 新クロックボードのクロック波形のエッジ。CLK1とCLK2の形状を表示している。 |

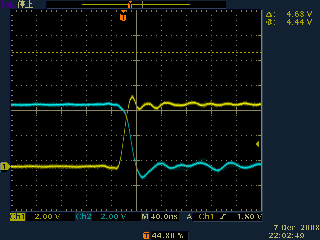

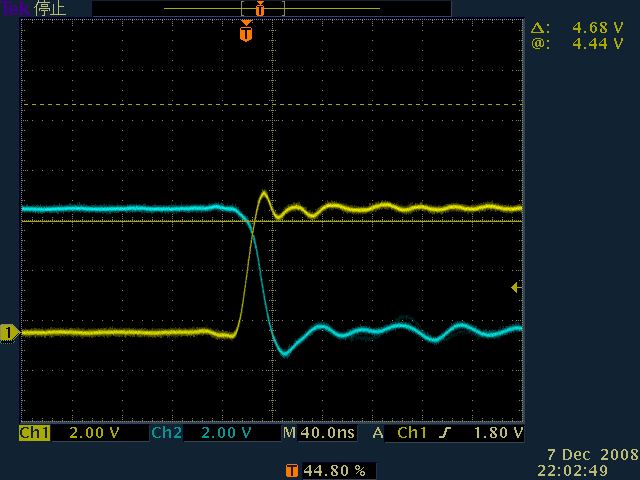

旧ボード |
明らかに新ボードはエッジが大きく鈍って、遷移に40nsのオーダかかっているのが
わかる。
このため、検出器のピクセル駆動ができず、全く信号が出てきていないと思われる。
そこで、CLK1, CLK2, CLKB1, CLKB2のレベルシフタの出力についている
- 15Ωの抵抗を0Ωに (R-CMUX12, R-CMUX13, R-CMUX10, R-CMUX11)
- 1nFのコンデンサを100pF (C-CMUX22, C-CMUX23, C-CMUX14, C-CMUX15)
に交換
結果，以下のように旧ボードとほぼ同じ波形となり，検出器からも
出力が出るようになった。
 |
 |

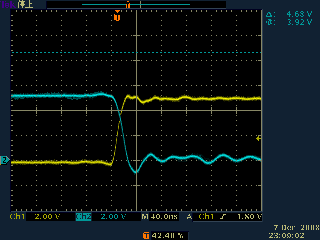

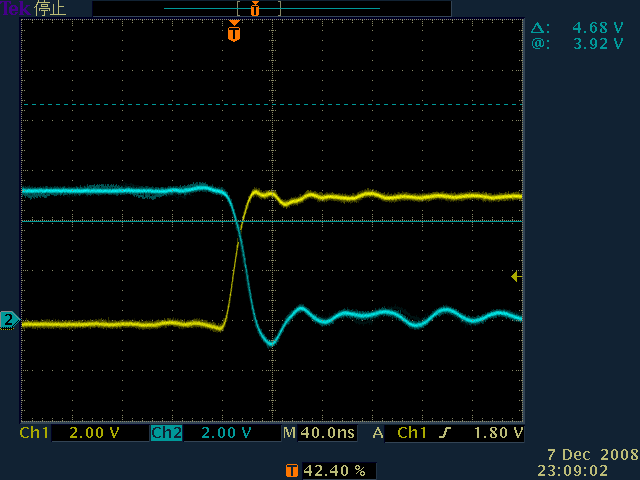

| 改良した新クロックボードのクロック波形のエッジ。 |

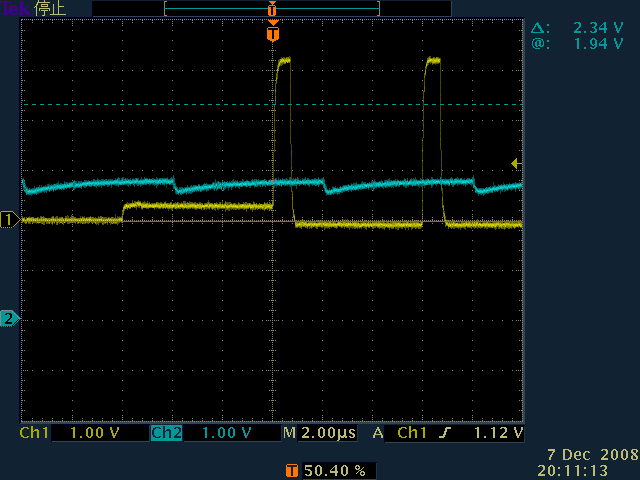

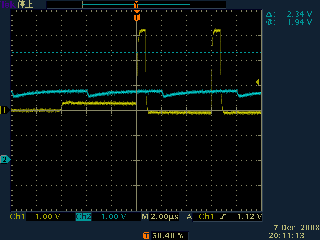

このように，検出器からの出力が見えるようになった(水色)。黄色はADCのトリガ。 |
Voffsetのチェック
とはいえ、出力がADCのレンジ外。確認したところ、新ボードはVoffset=0.8V,
旧ボードはVoffset=2.0Vであった。
ところが、新ボードはVoffset=1.4Vまでしか出せないことが判明。
以下に新ボード(Voffset=1.4V)と旧ボードのアンプ各部での波形を示す。
| A-B |
|
 |
| A'-B' |
 |
 |
| A''-B'' |
 |
 |
|

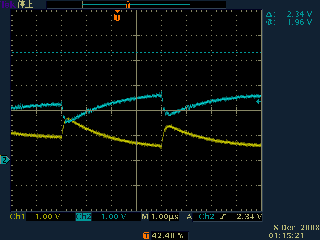

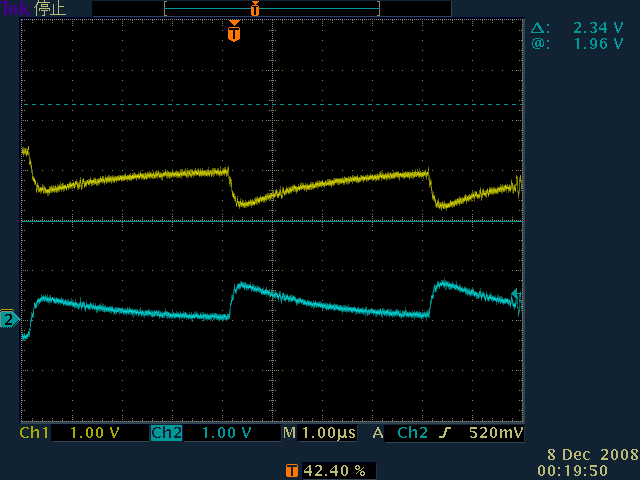

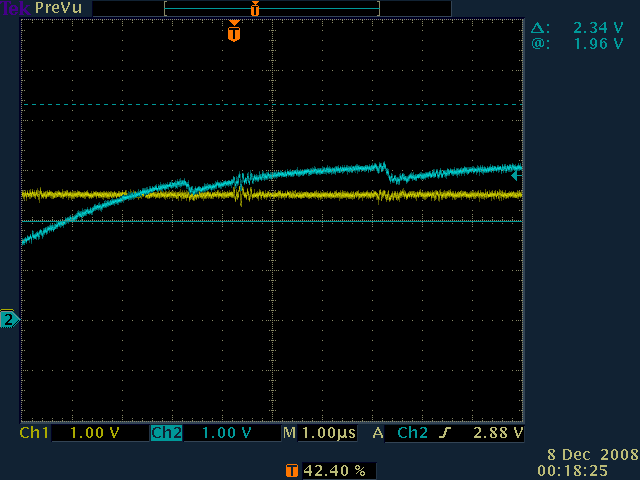

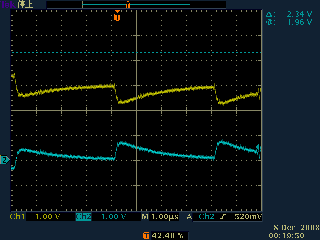

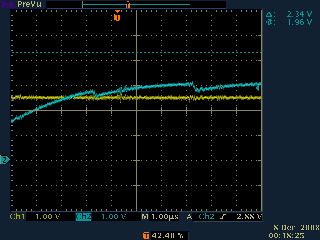

新AMPADCボード(Voffset=1.4V)の出力波形。最終段(A''-B'')でADCの入力レンジ(0-3V)ぎりぎりになってしまっているのがわかる |

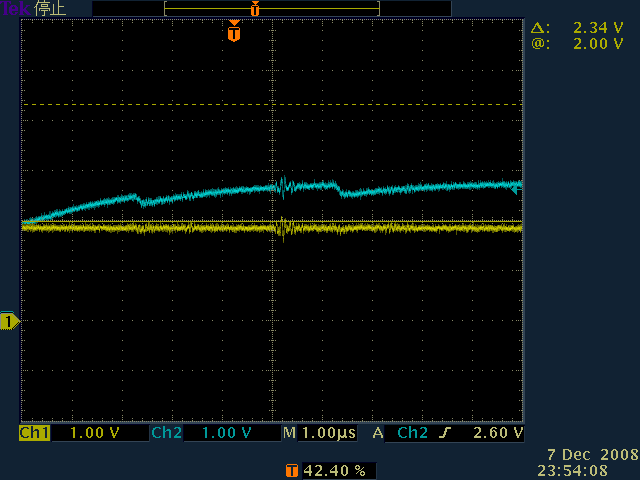

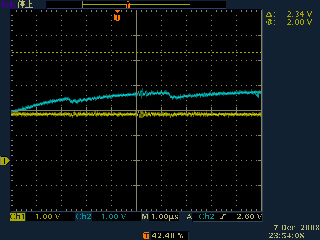

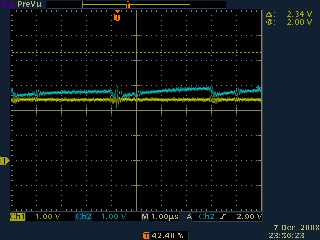

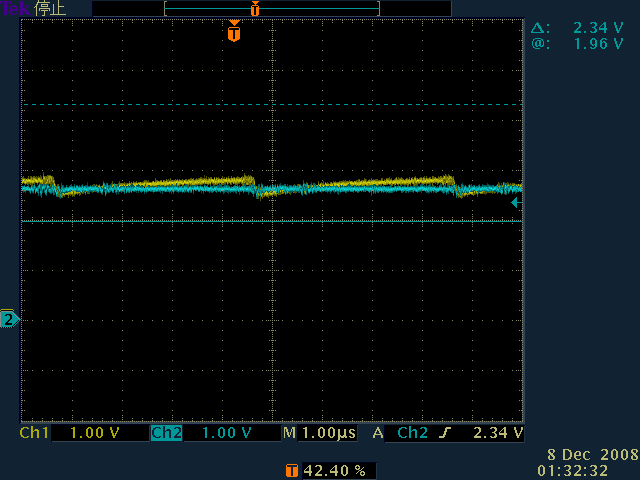

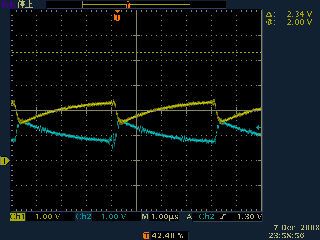

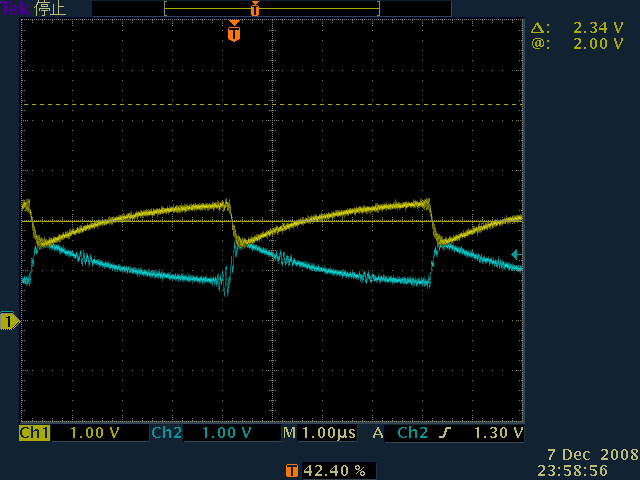

旧ボード。 |
そこで、VoffsetAを生成しているバッファ回路のゲインを1.3倍から3.2倍に増やして，Voffset=2.0Vになるようにした。
具体的には
- R-OF0A=3.3kΩ
- R-OF0B=1.5kΩ
としている。
以下，Voffset=2.0Vとしたときの出力波形を示す。
| A-B |
 |
| A'-B' |
 |
| A''-B'' |
 |
|

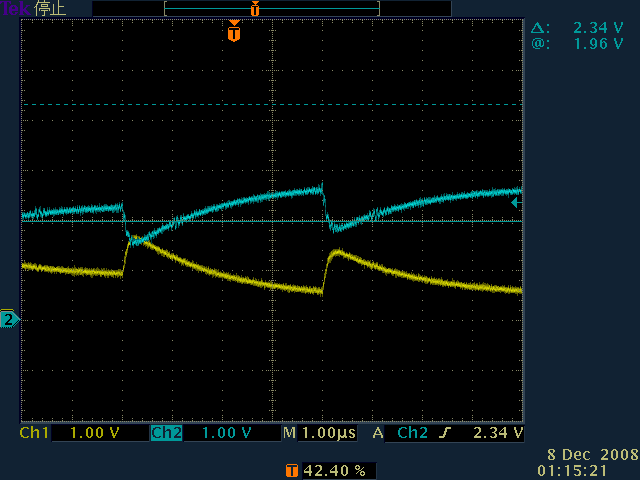

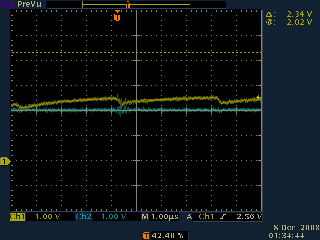

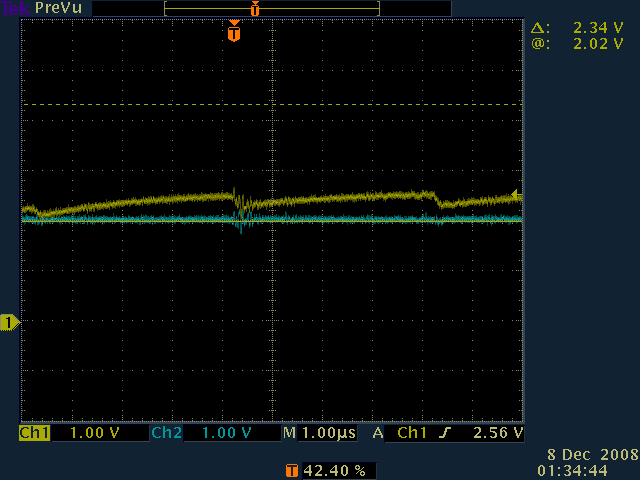

新AMPADCボード(Voffset=2.0V)の出力波形。 |
|
