受信機デュワー搬出作業

2004/8/25 半田利弘(作業実施2003/6/12)

一般的注意

• 移動に必要な道具を確保しておく。NROの岩下さんか高橋さんに聞くこと。
  • 動力台車が必要。IBの玄関にある。
  • ドリー。IB観測室の棚にある。
  • 昇降台付台車。工作室にある。
  • 橋渡し用ベニア板２枚。ヘリオグラフ棟12号室にある。
  • デュワ専用パレット。IBにある。

具体的手順

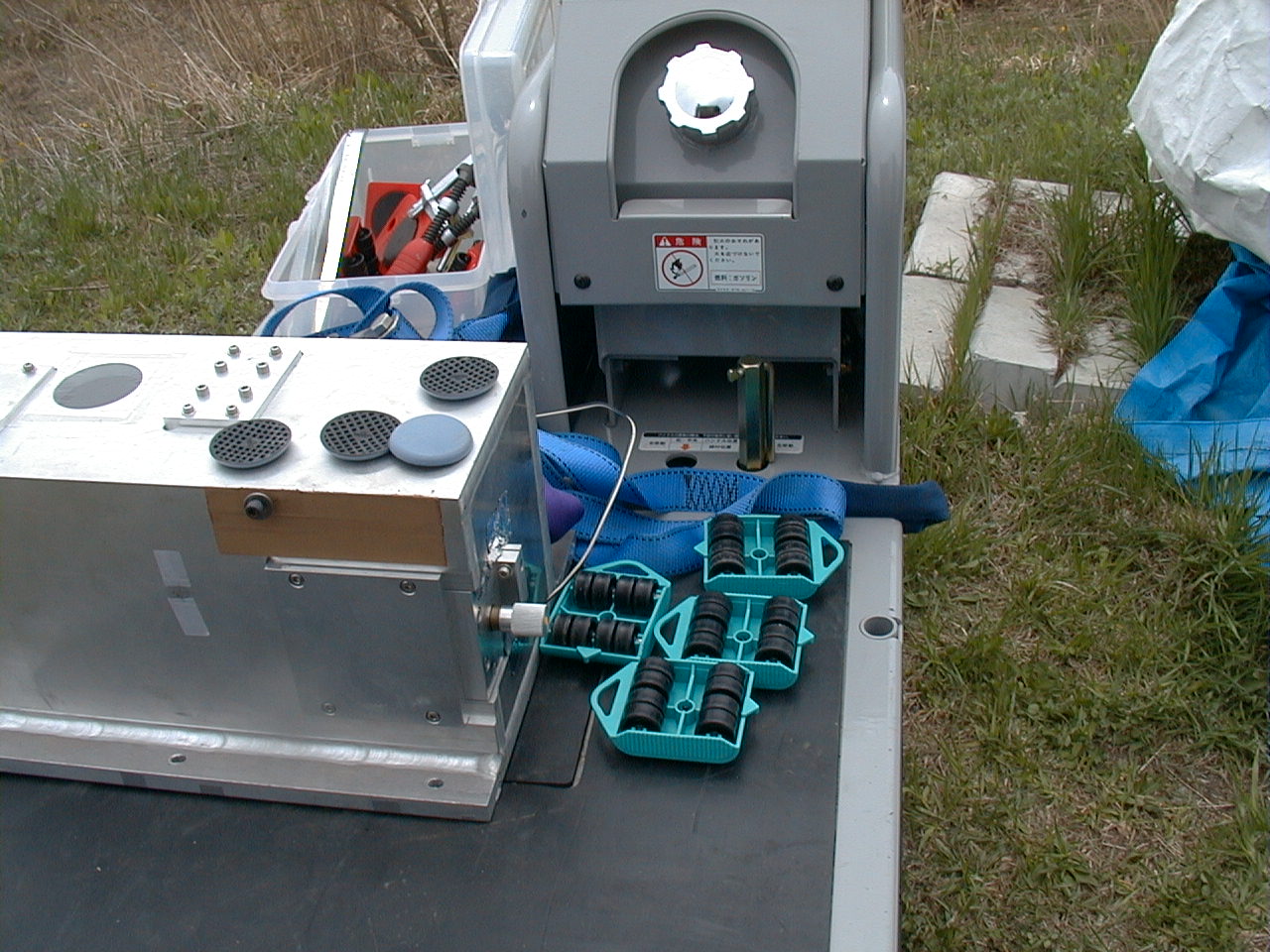

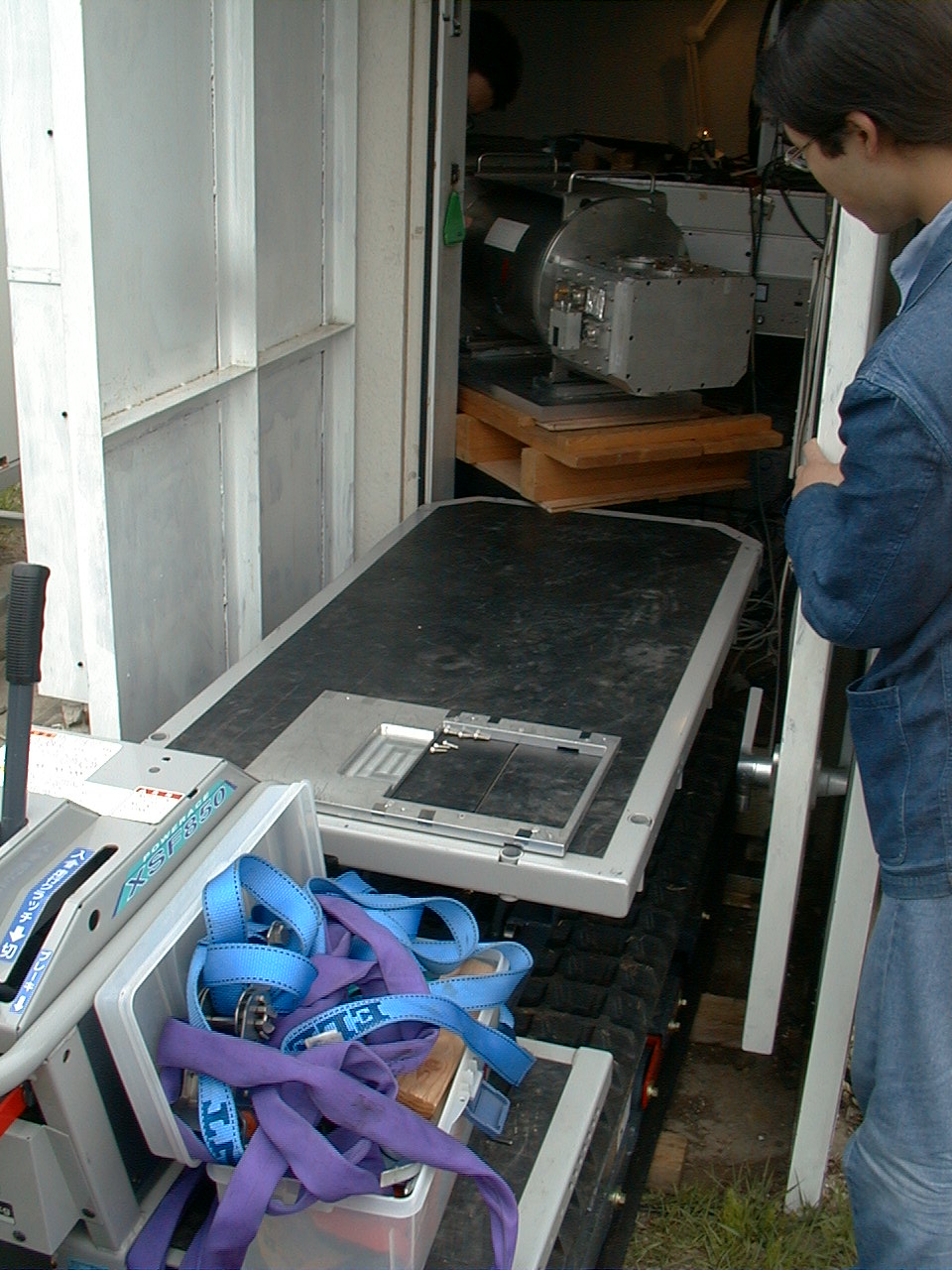

1. 必要な道具を動力台車の上に載せてある。仰向けの青緑の小型台車がドーリー。 左側の銀色の箱はSSBフィルター（受信機の一部）。 その背後の青い帯は拘束用バンド。

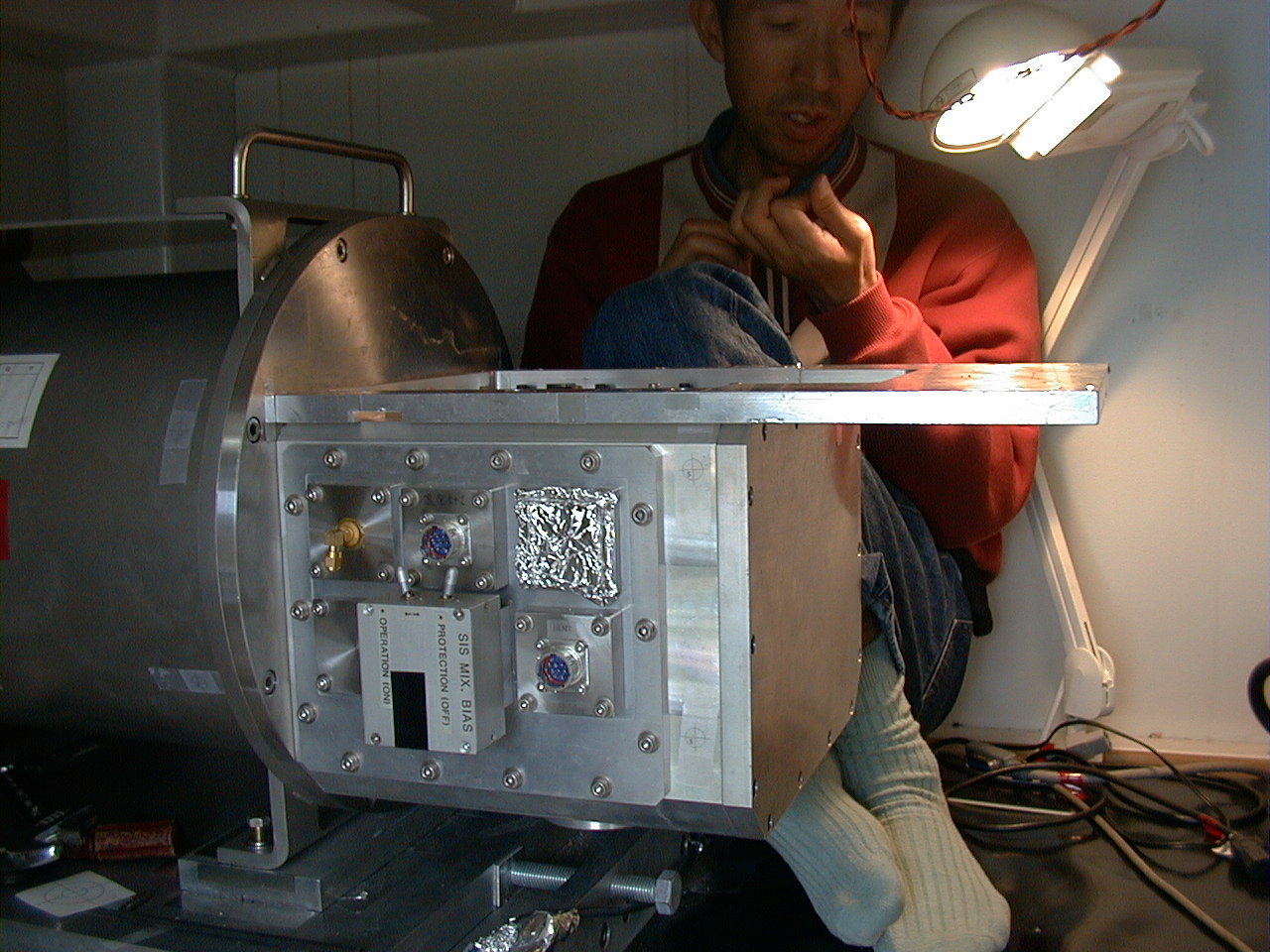

2. 裏に回って固定ネジを外す

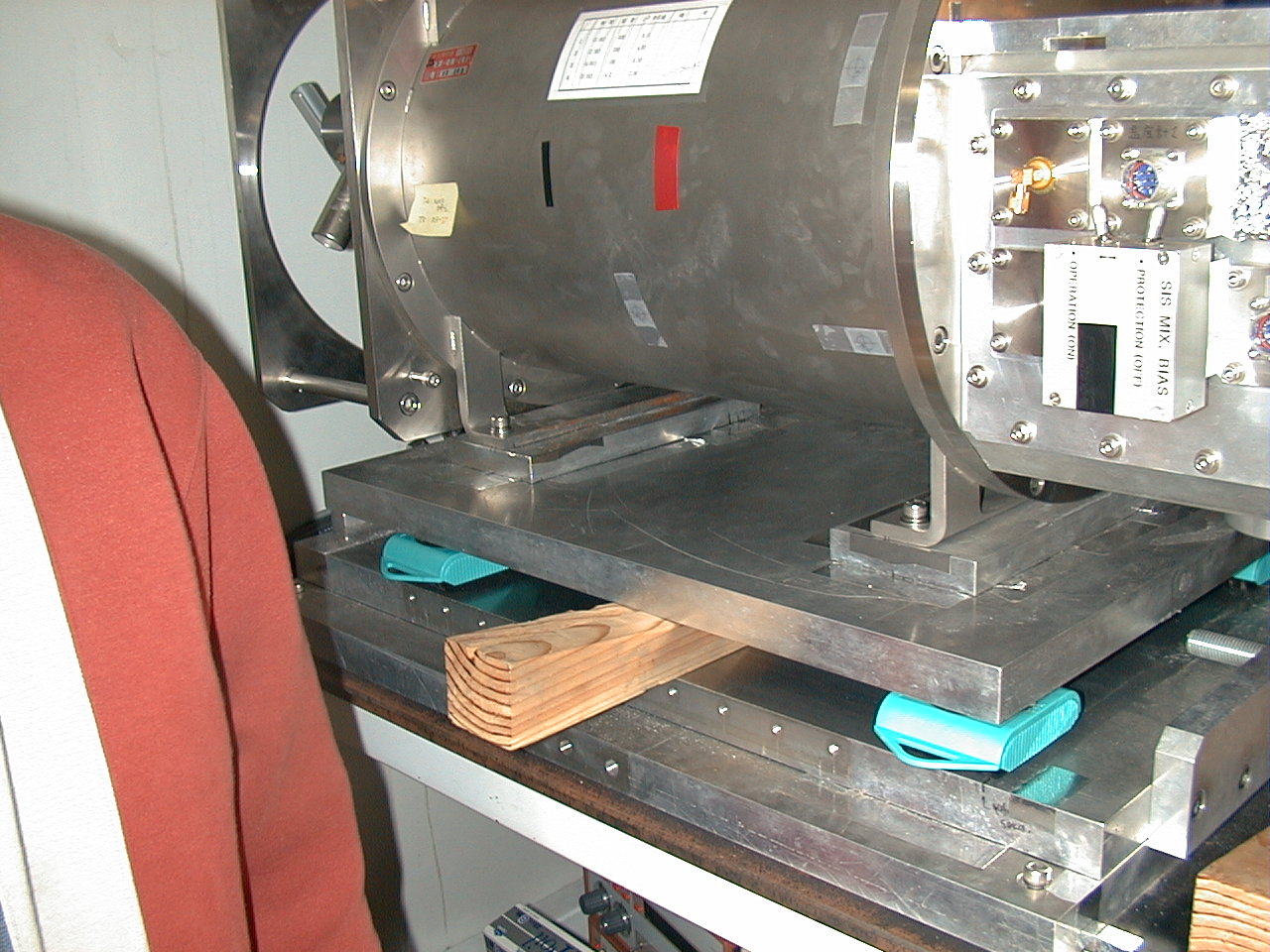

3. アルミ基盤の下に楔を差し込み、シーソー状にしてドーリーを基盤下に挟み込む。

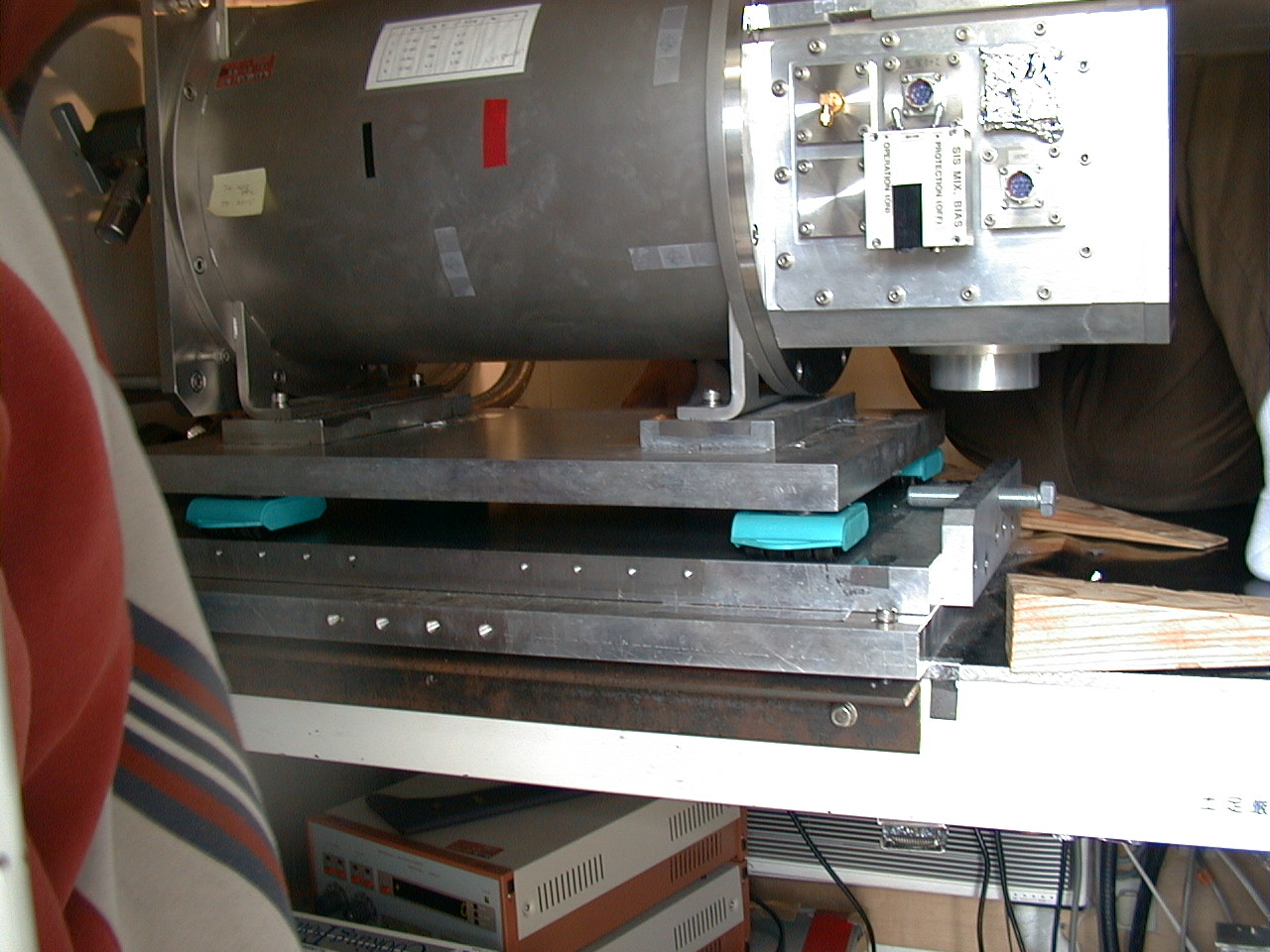

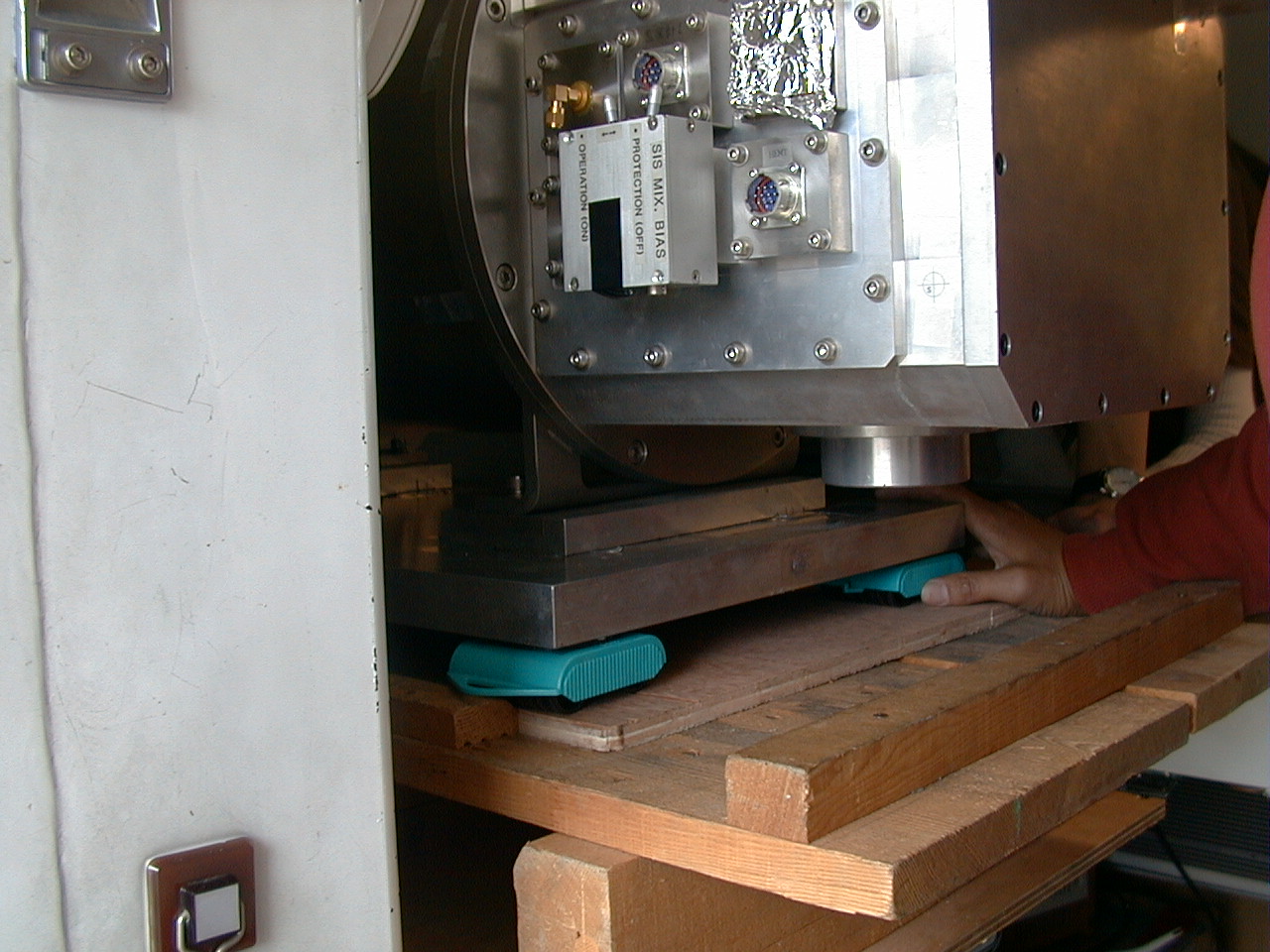

4. ドーリーを挿入した状態。

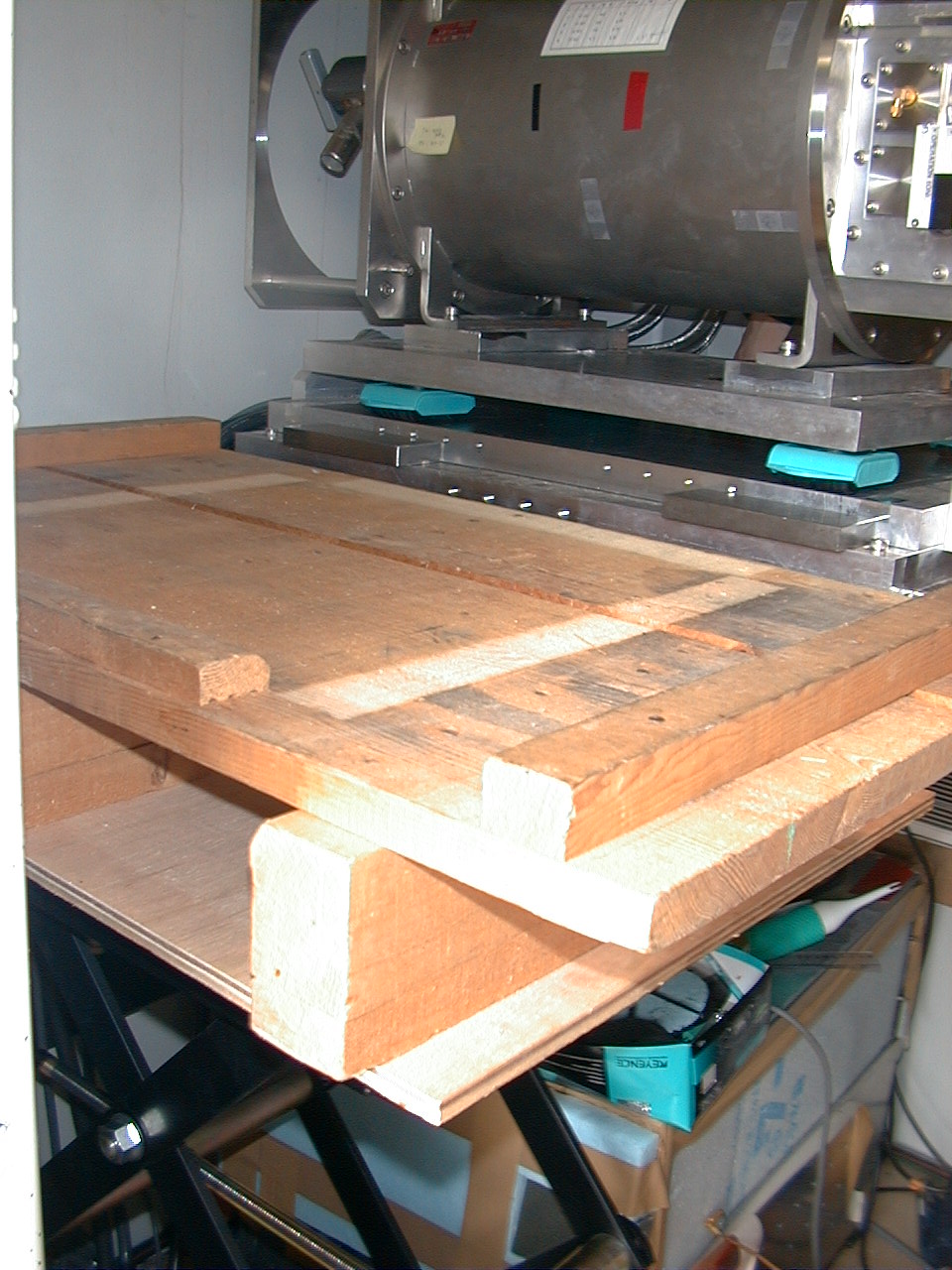

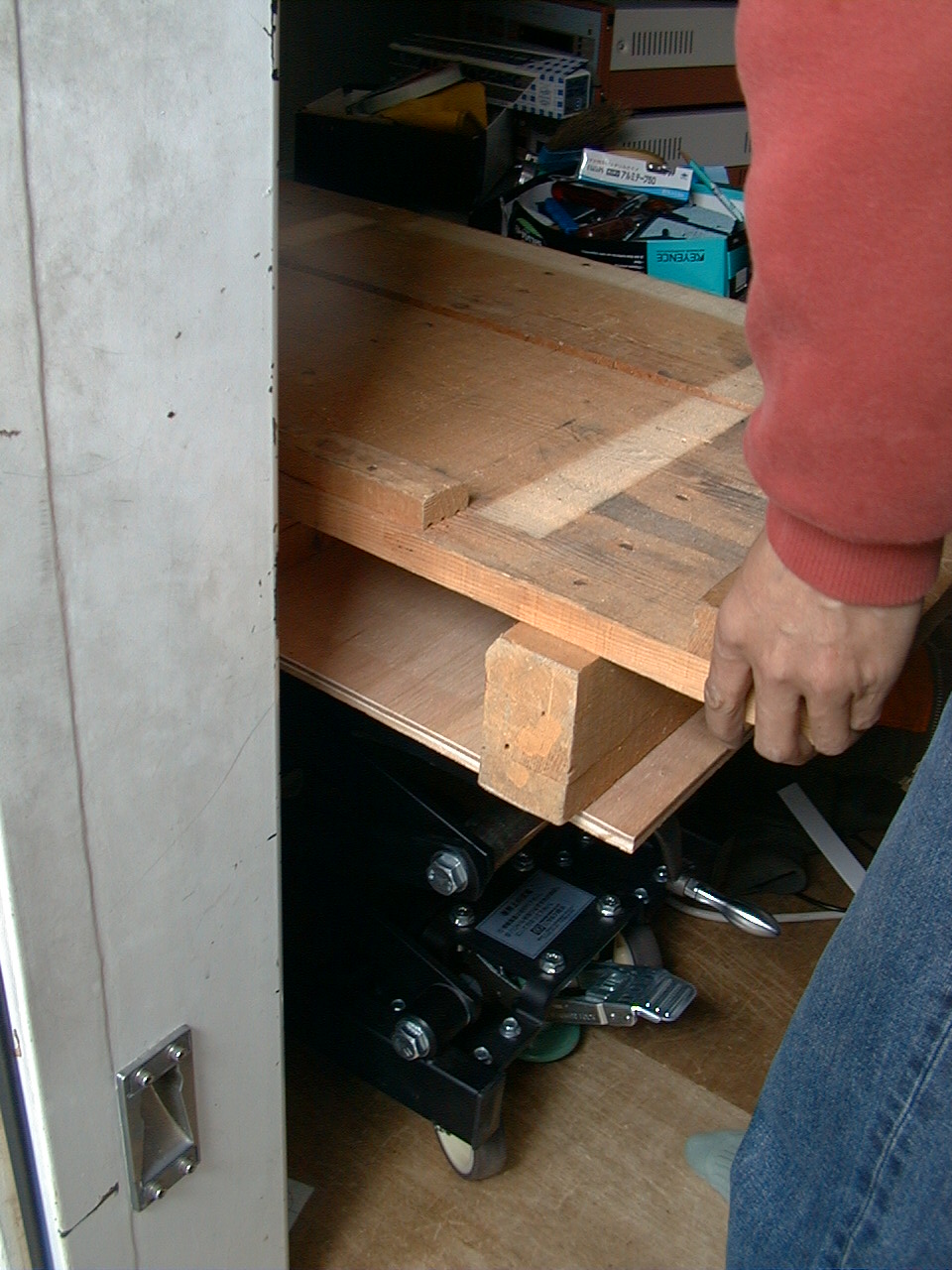

5. 昇降台付台車の上に、デュワ搭載専用パレットを載せて、受信機台と高さを合わせる。

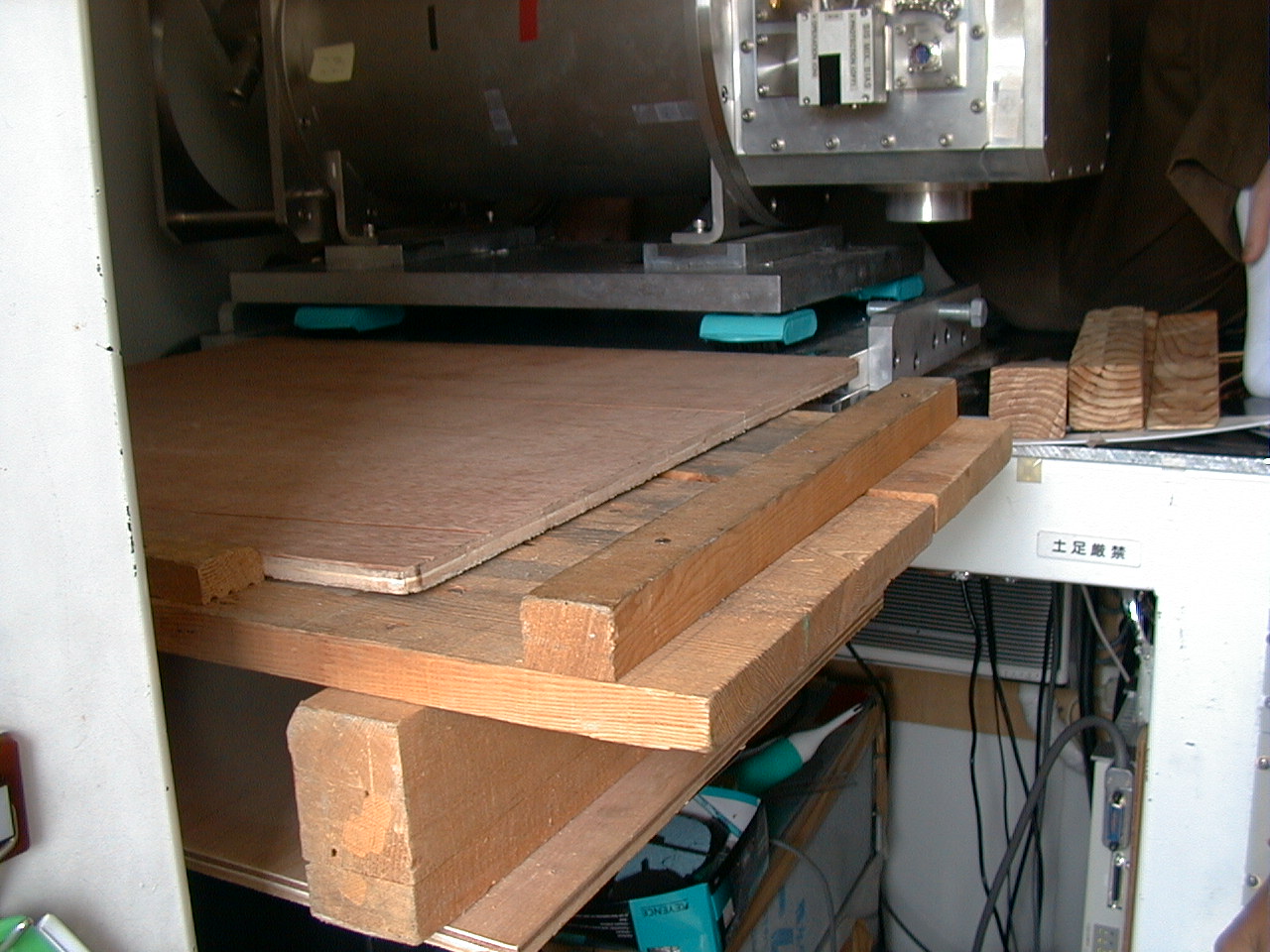

6. ベニア板で橋渡しをし、 移動する。

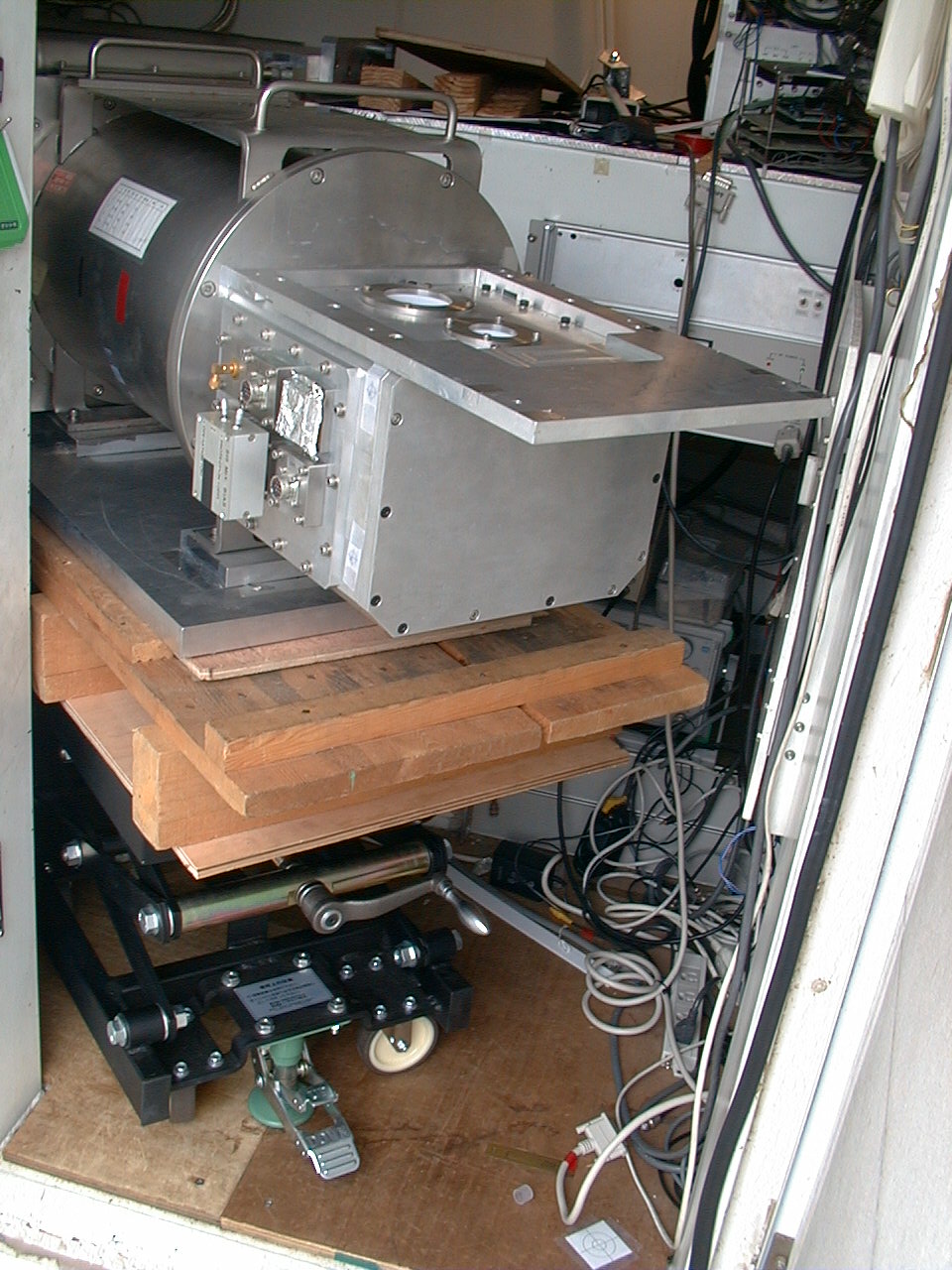

7. 搬出する。

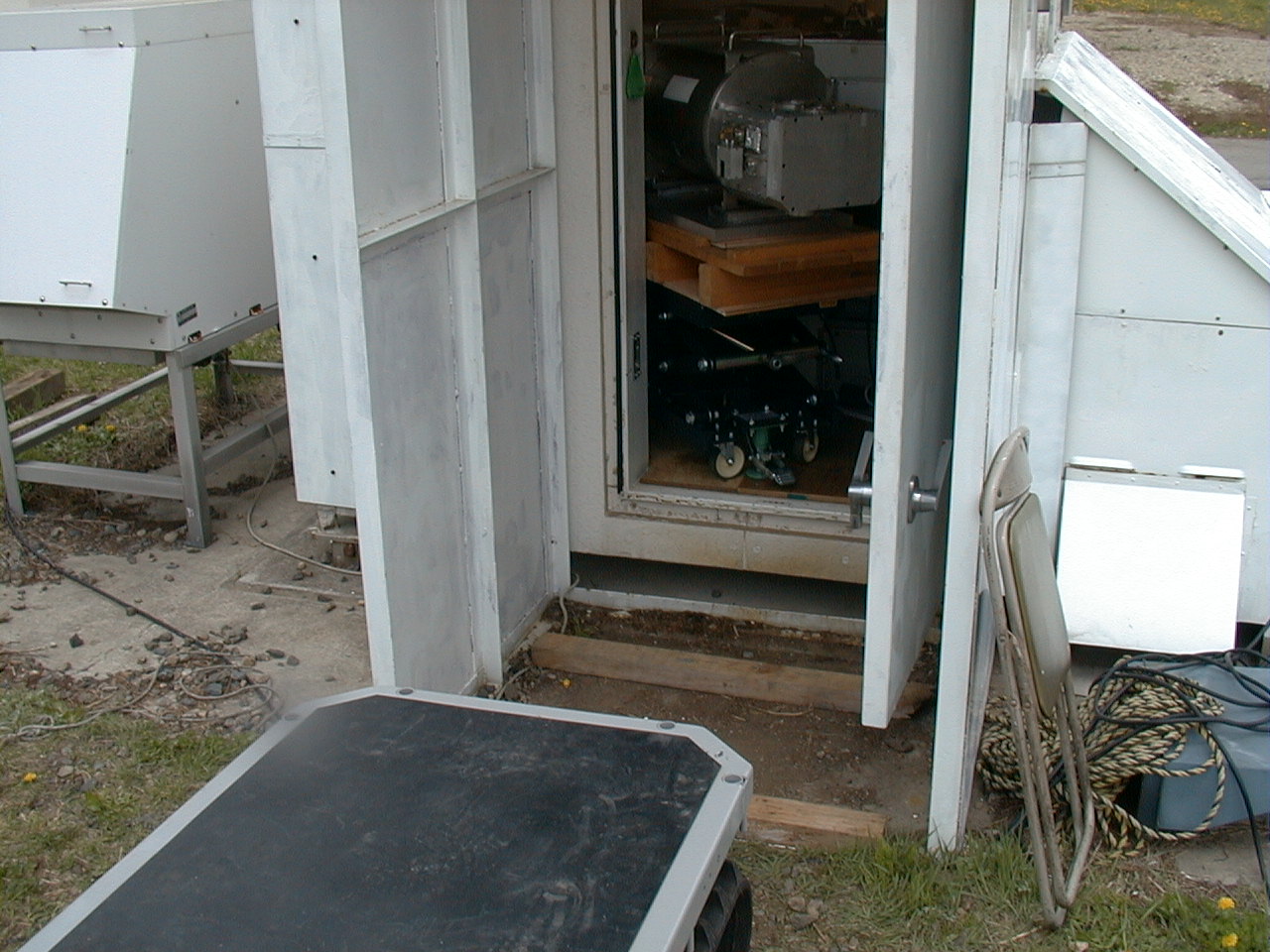

8. 手前の鉄枠を越えるために枕木を設置してから、 動力台車を寄せる。

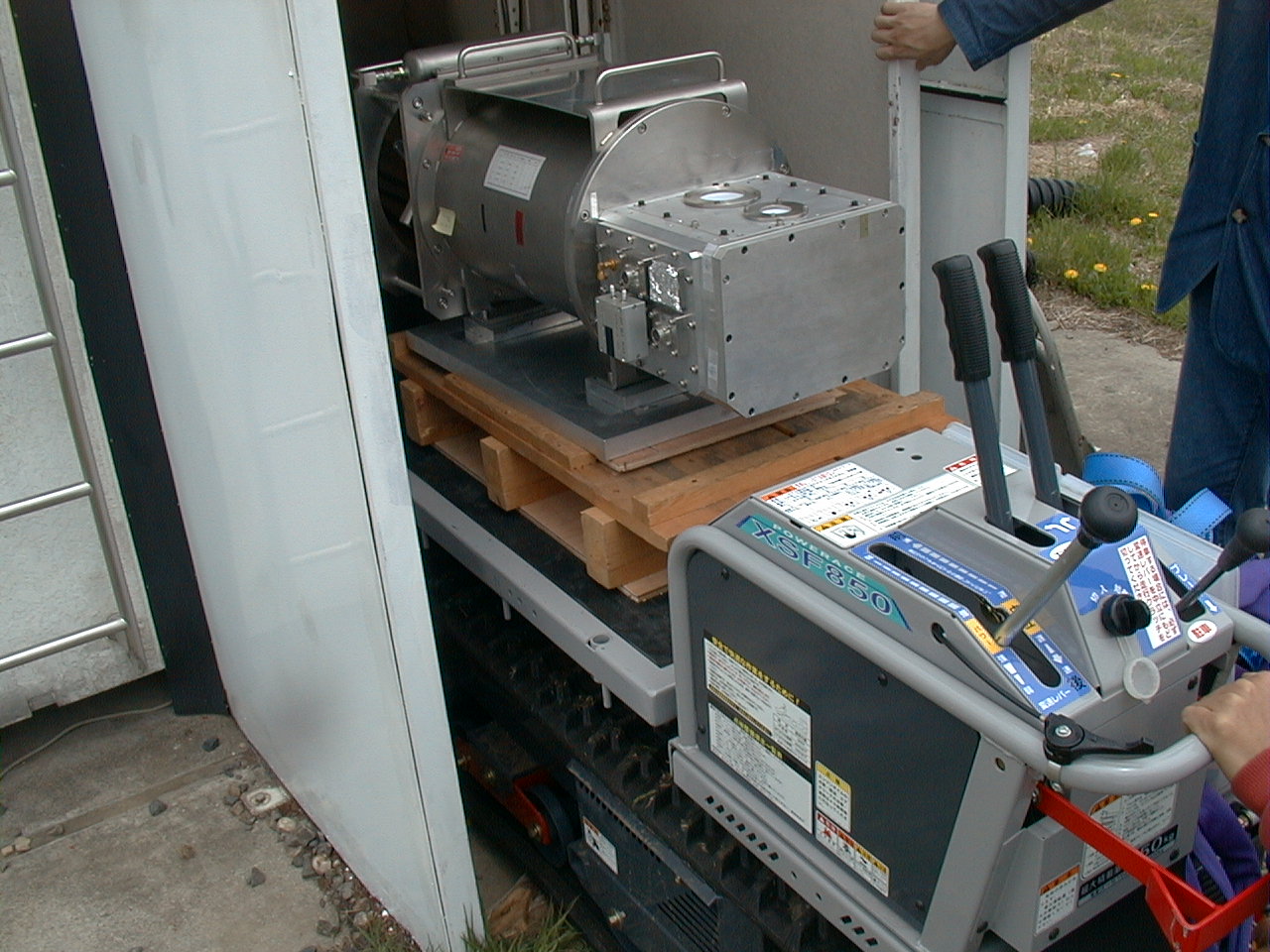

9. パレットごと引きずって動力台車に搭載。

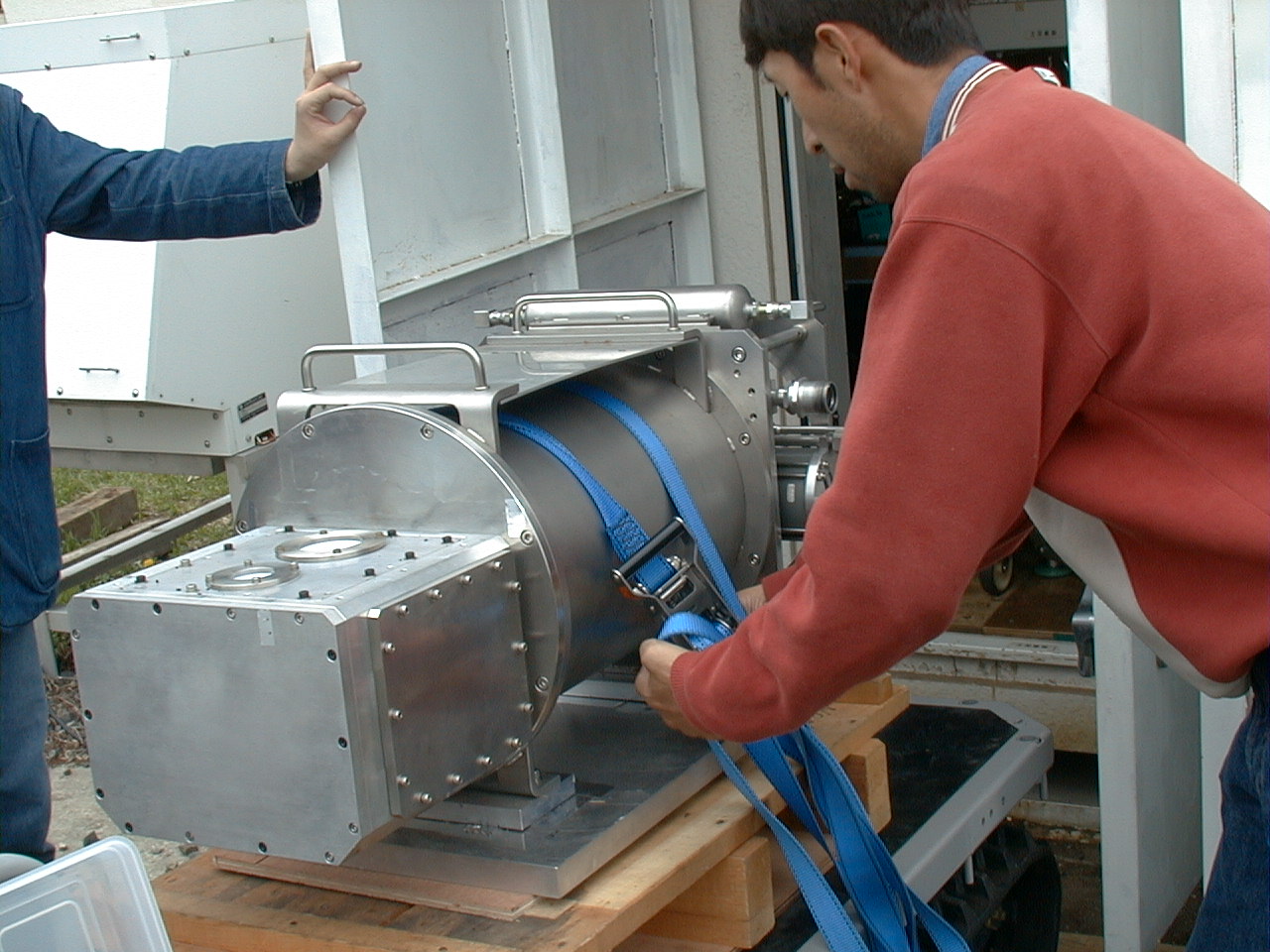

10. 落下防止のため帯で固定する。

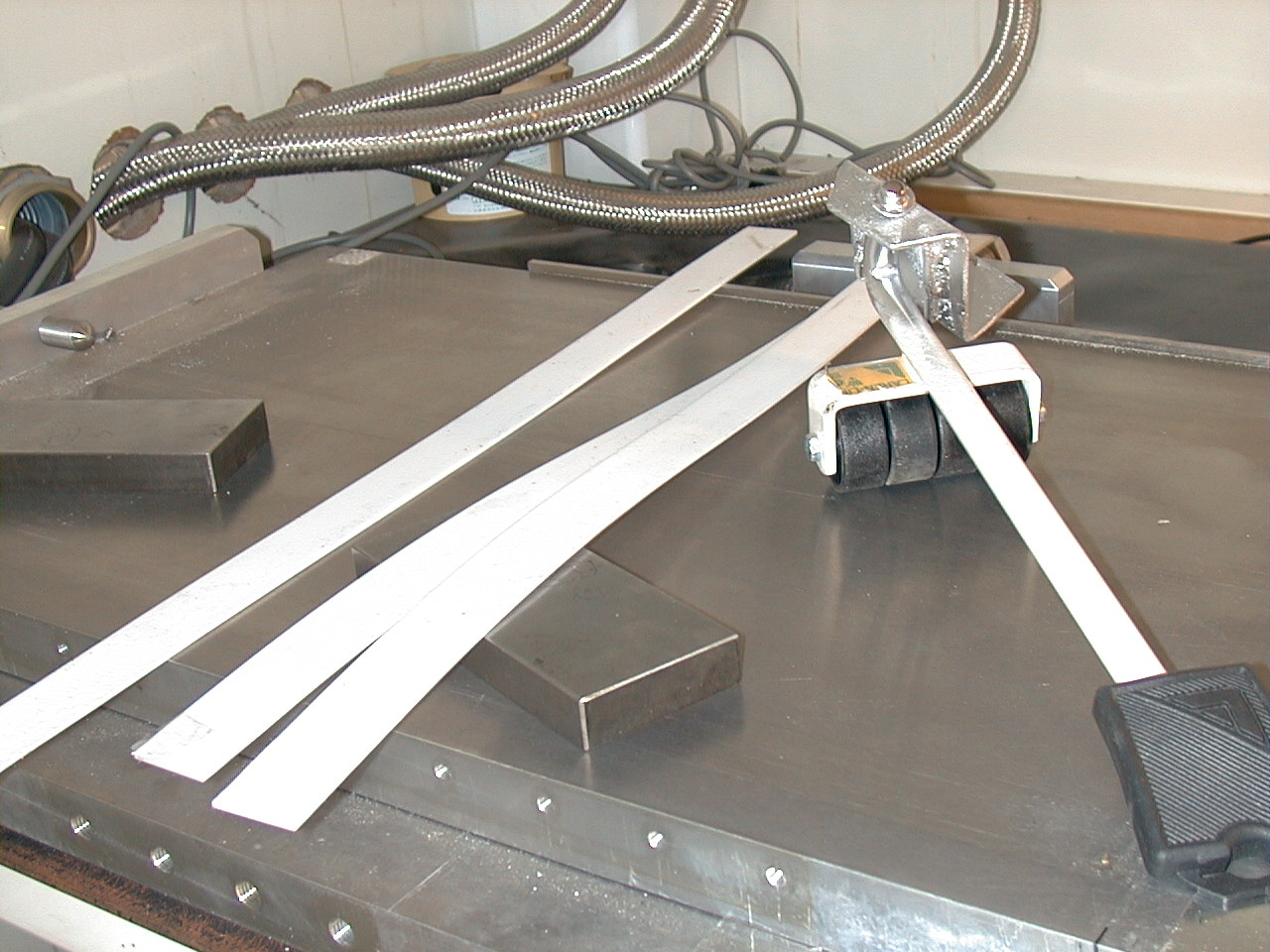

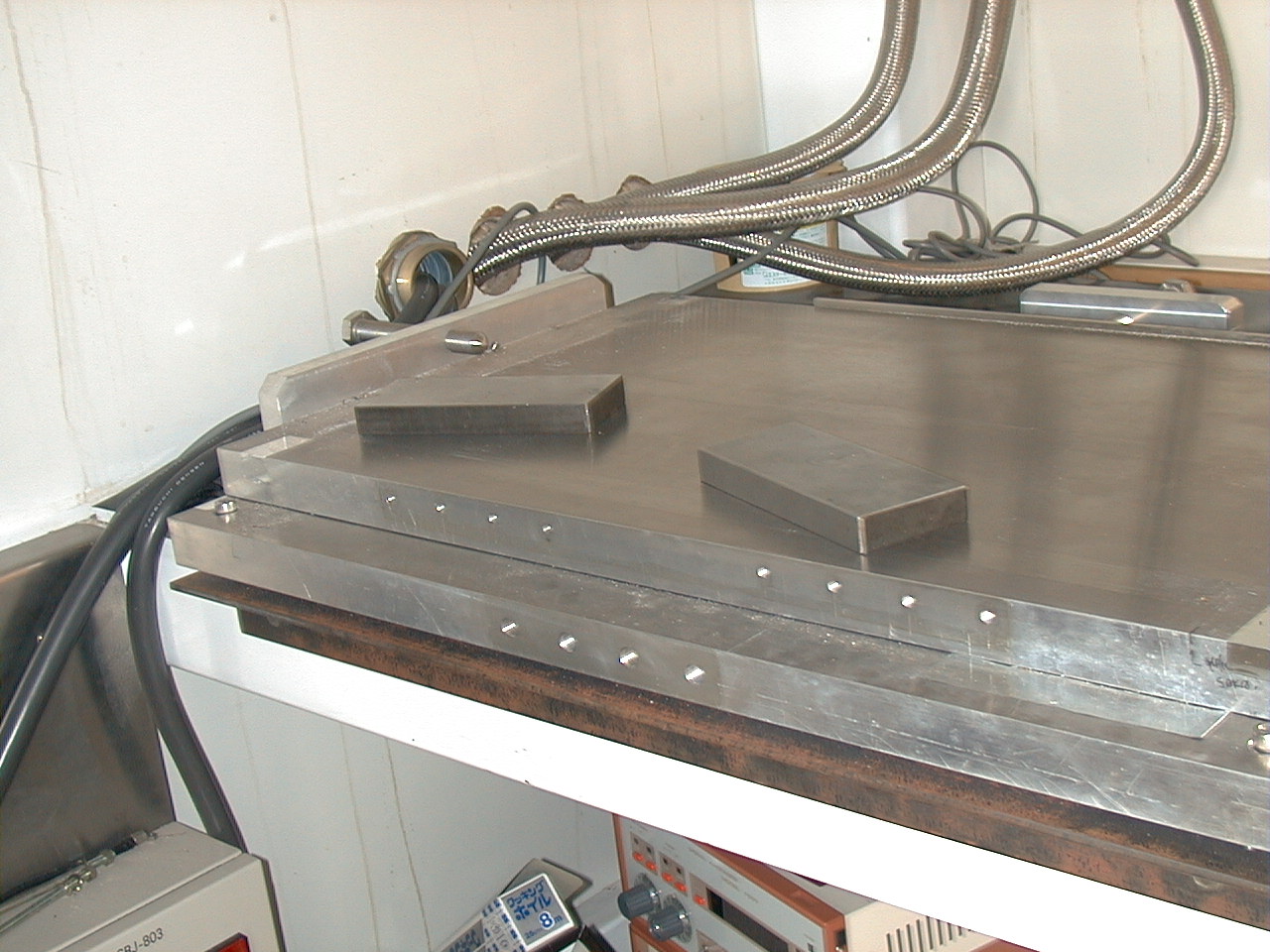

11. 搬出後。白い帯３本はアルミ板スライド時の摩擦軽減用テフロン材。 右に写っているローラーがあると引き出し時に便利。
12. IBへ動力台車で移動。動力台車運転には資格が必要。

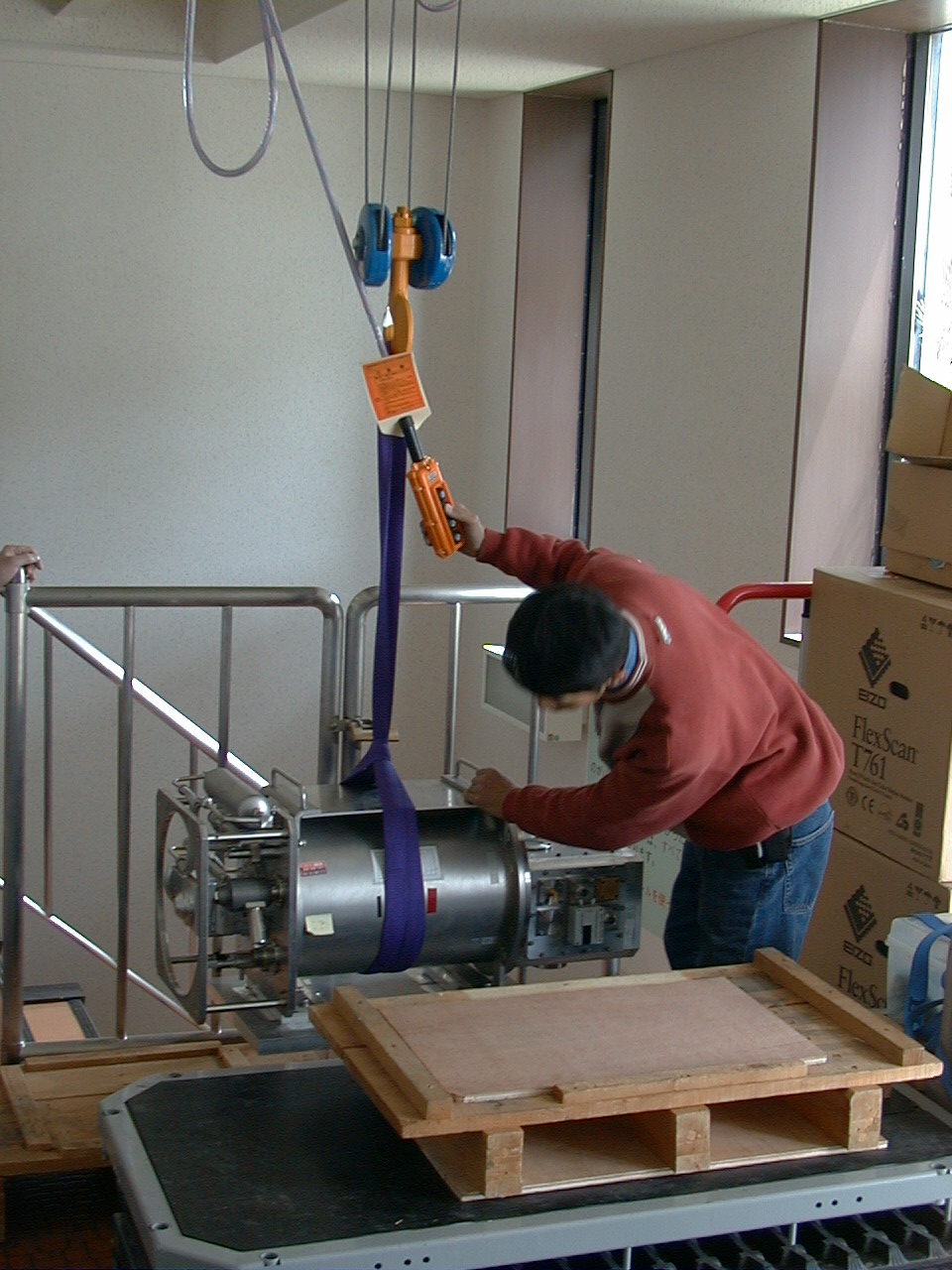

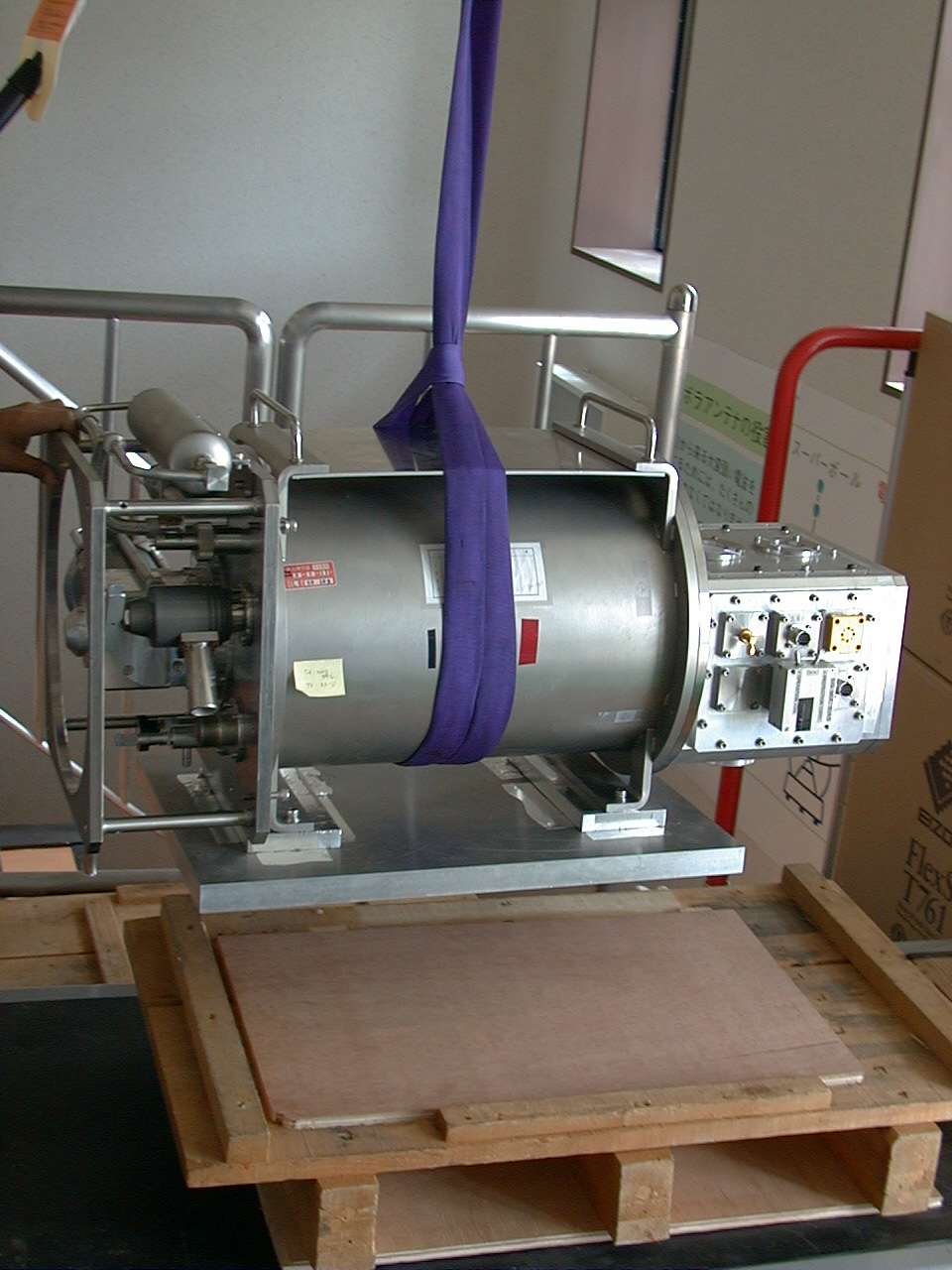

13. IB玄関でクレーン作業し、再度パレット上に載せる。

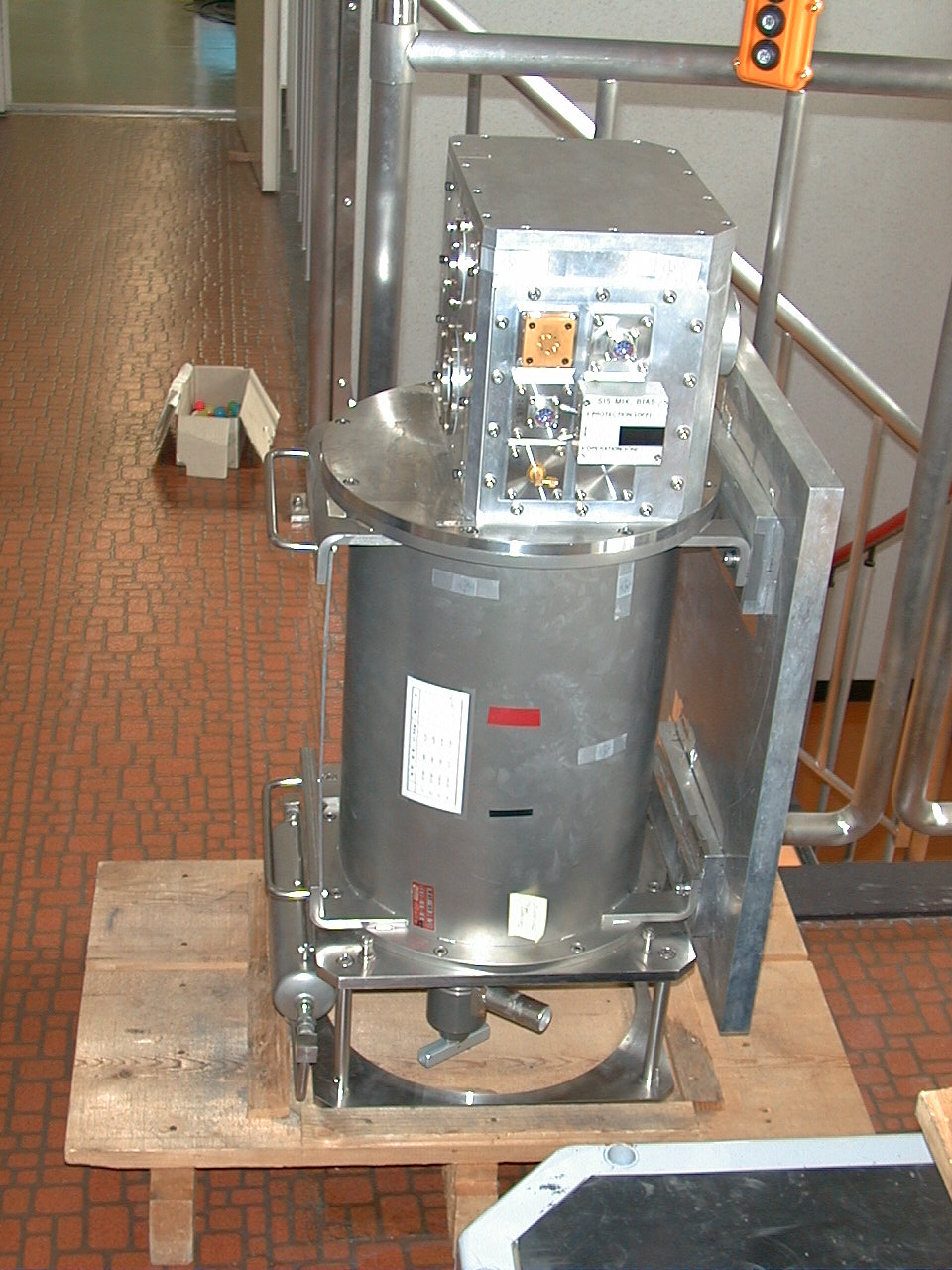

14. パレット台車でパレットごと、適当な作業場所へ移動する。
