VST1への受信機搭載手順

搭載

1. 工具箱(1)、(2):この中にドーリーなどの道具が入っている

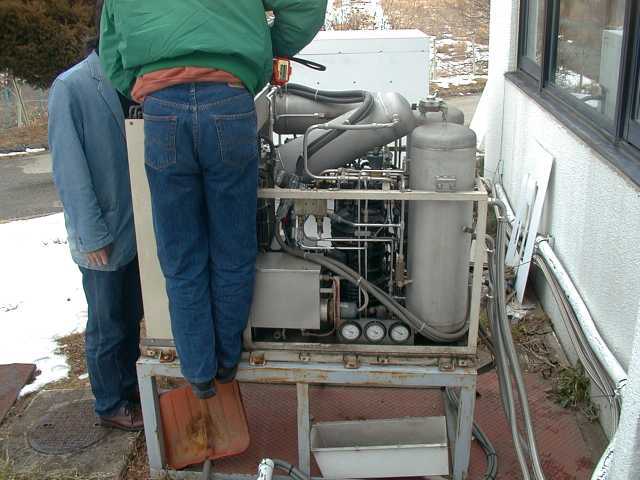

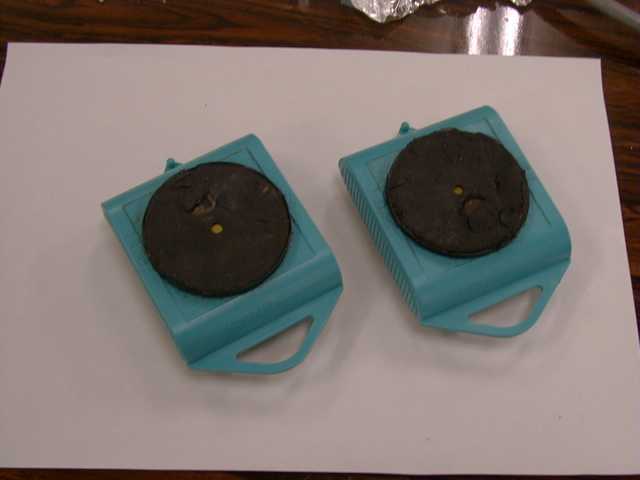

2. デュワーを滑べらせるためのドーリー搭載面、両面

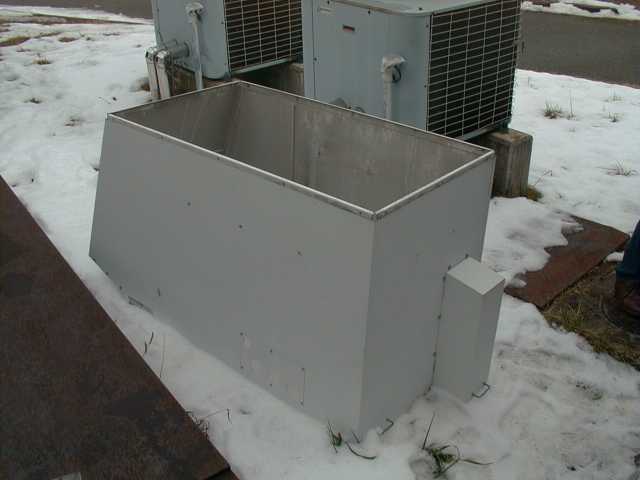

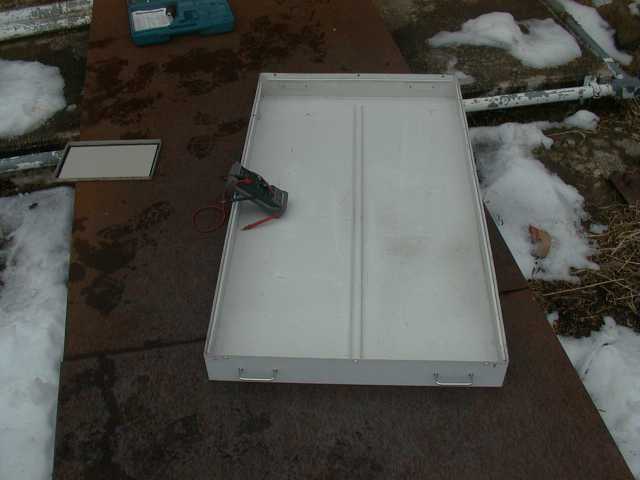

3. 取り外した圧縮機の蓋
4. 圧縮機のカバーを外す

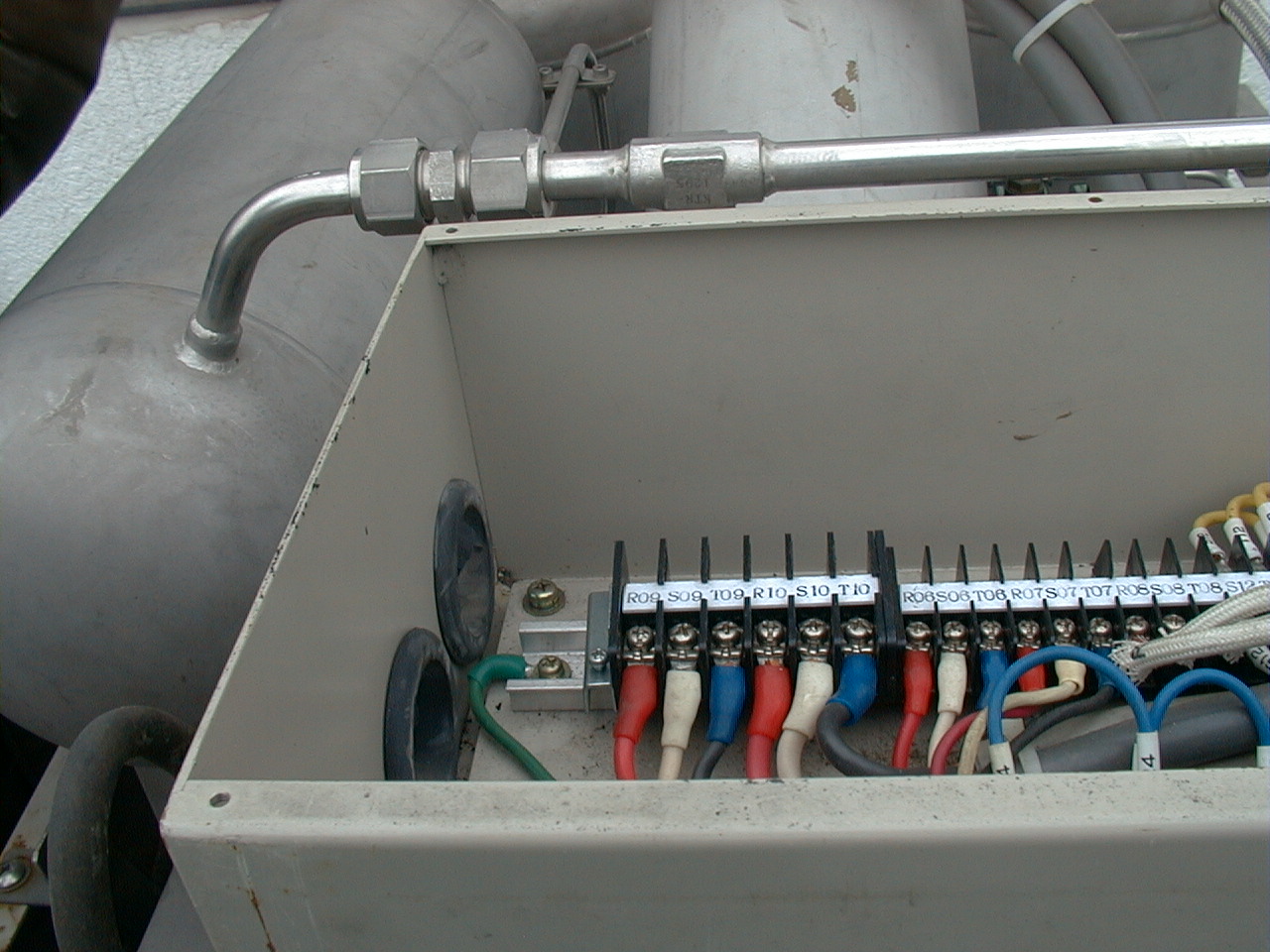

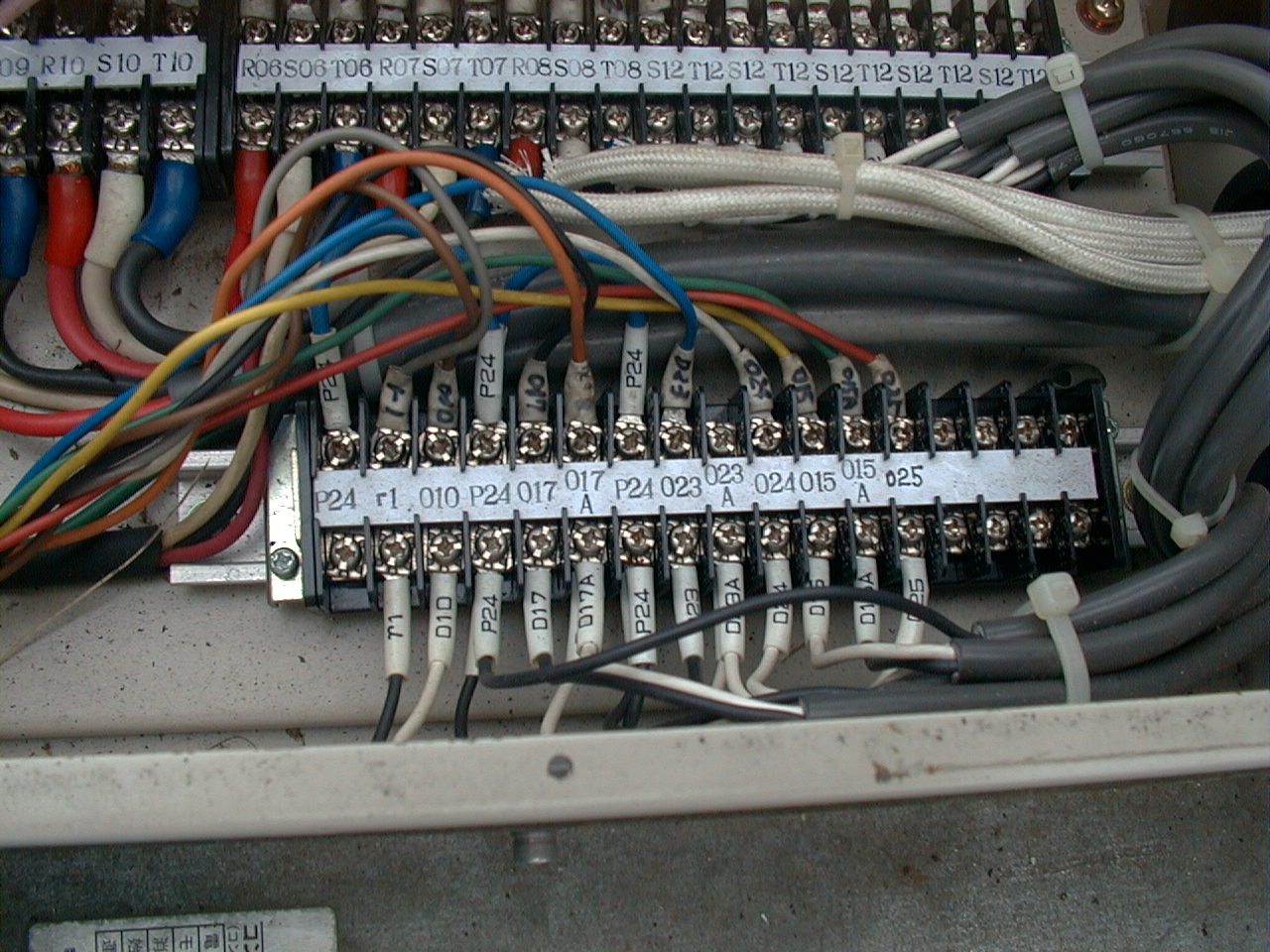

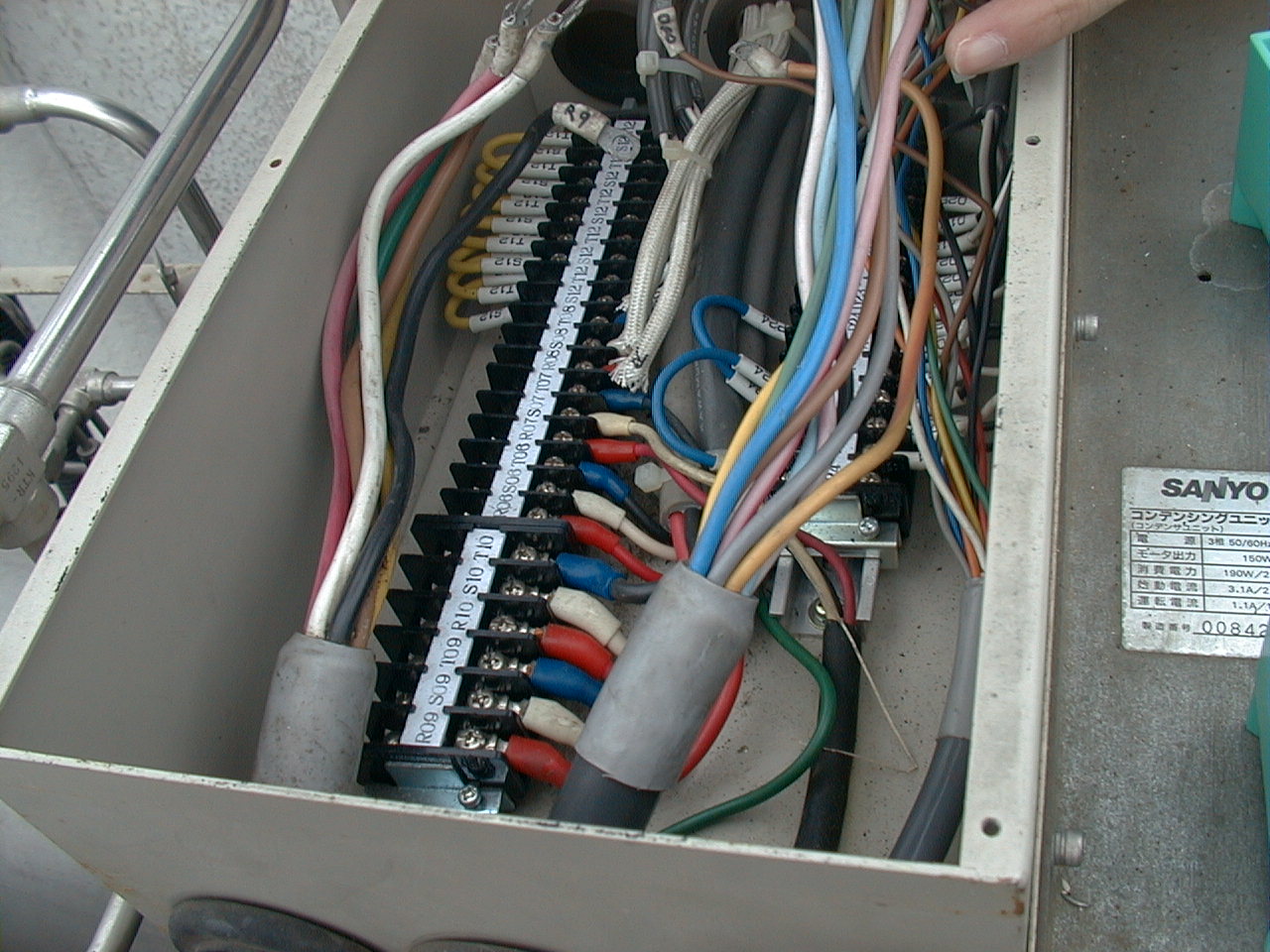

5. 配電盤との接続を外す(1),(2)(2)の拡大, 1対1でないところ及びラベルが手書きの箇所があるので、 接続状態を確認しておくこと。 電動ドライバを使用してもよい。

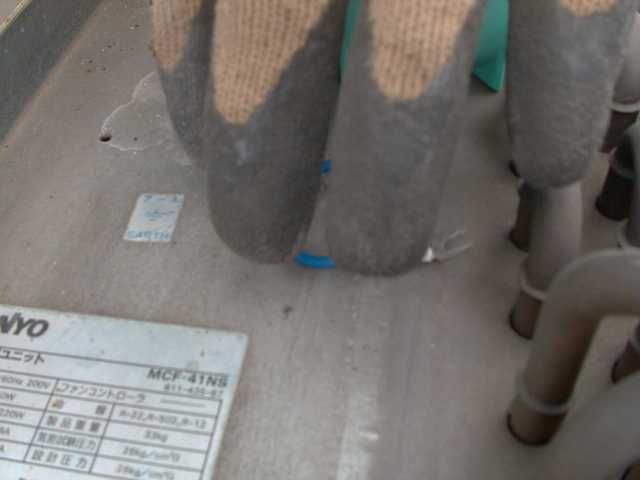

6. 配電盤との接続用ジャンパ線類, (2)

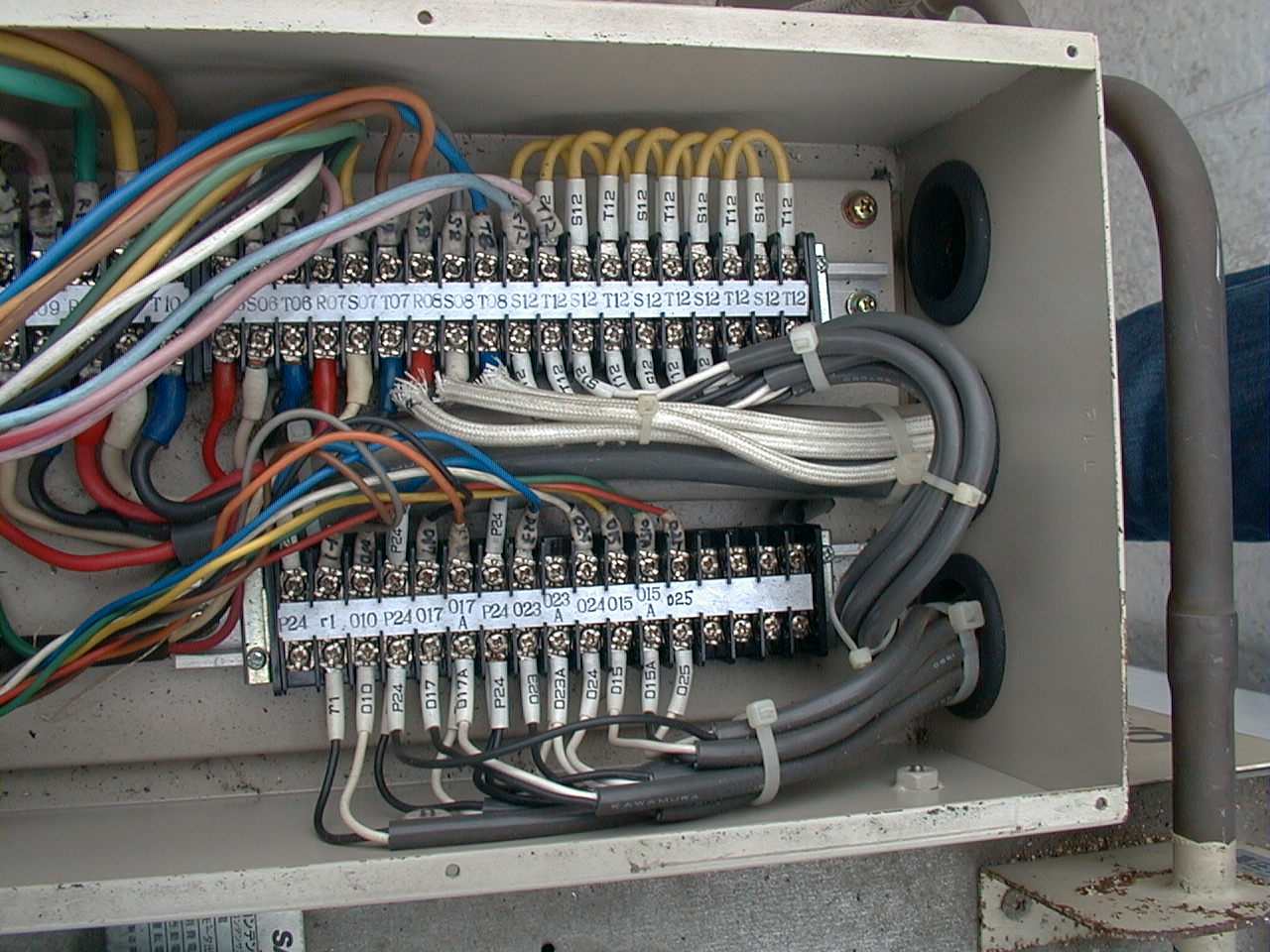

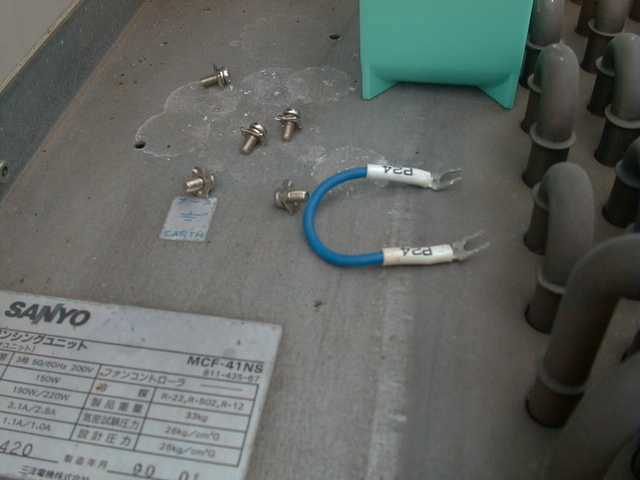

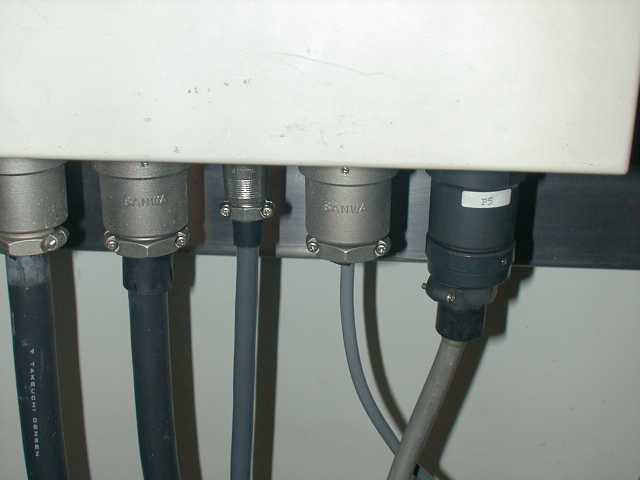

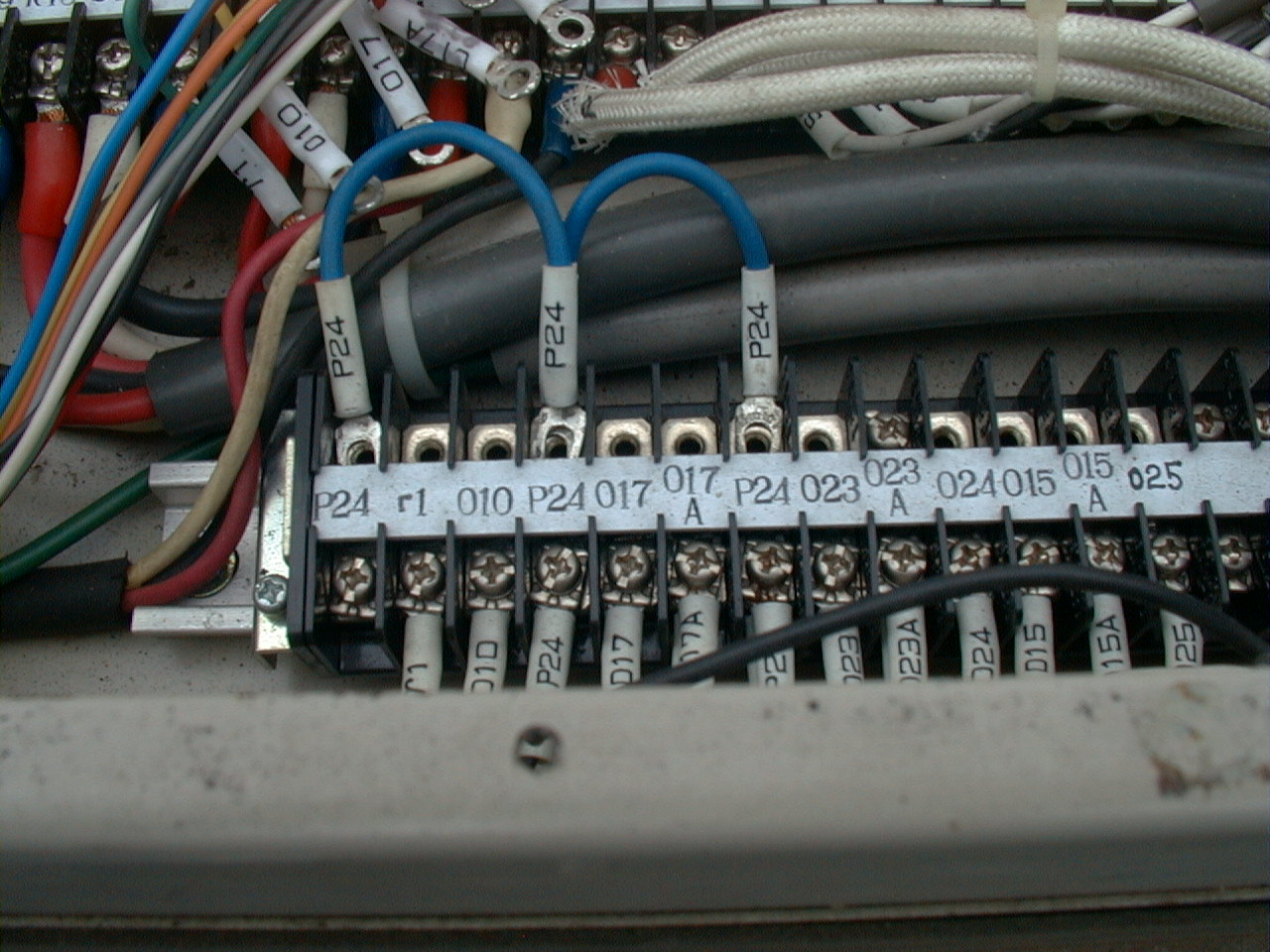

7. 配電盤との接続部(1)拡大P24は３端子ジャンパしている。 (2)拡大

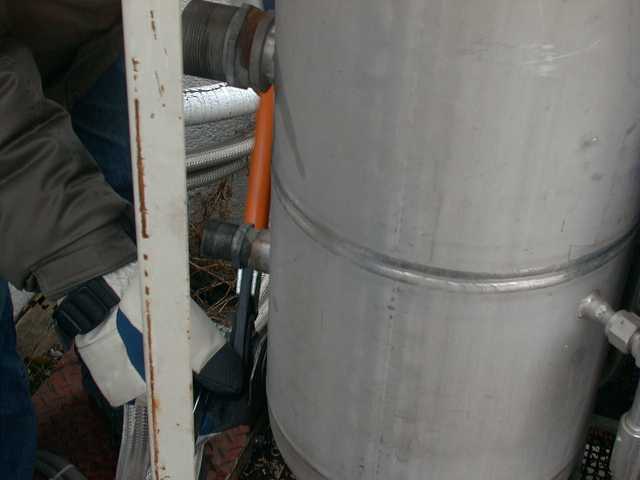

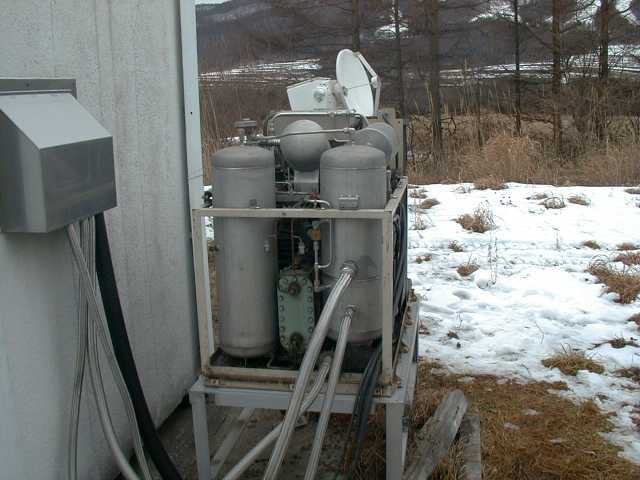

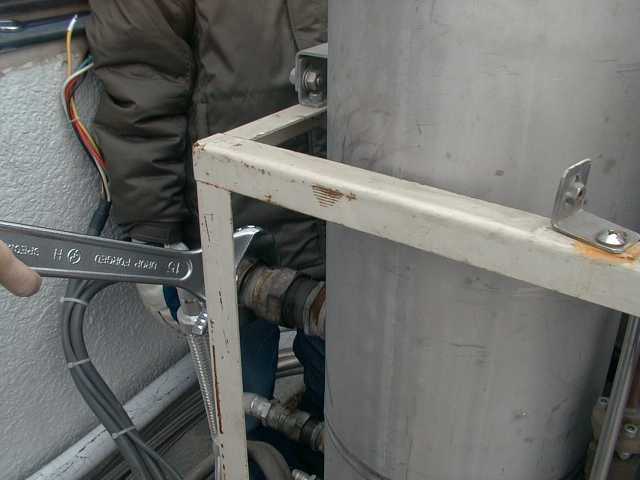

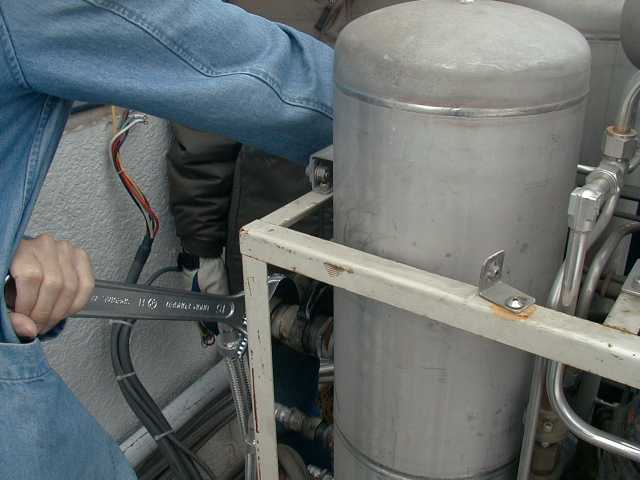

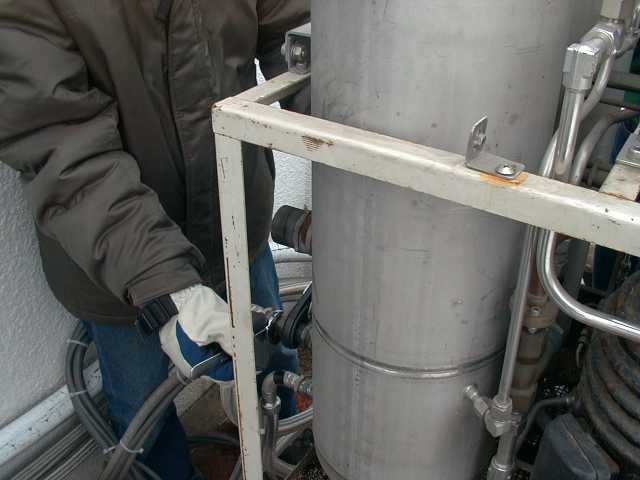

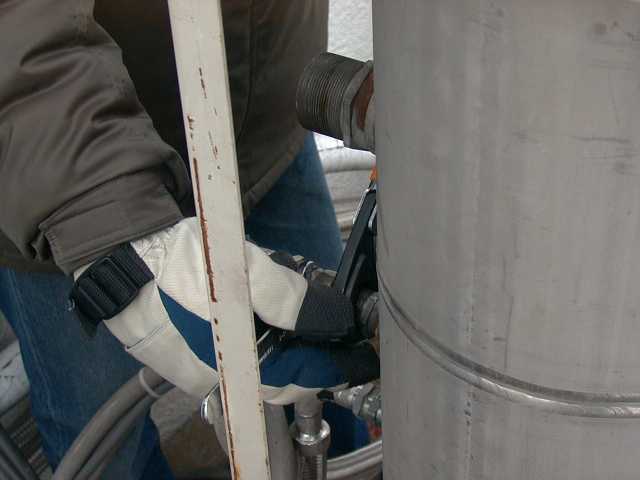

8. He配管を外す(1), (2), (3), (4), (5)低圧戻、高圧戻、高圧供給の順?(要確認)

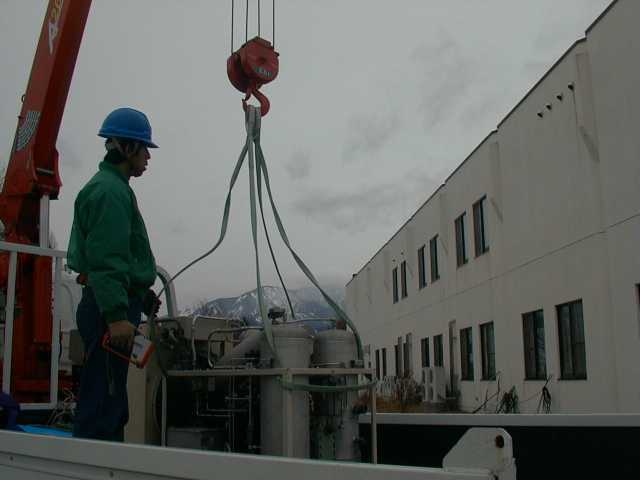

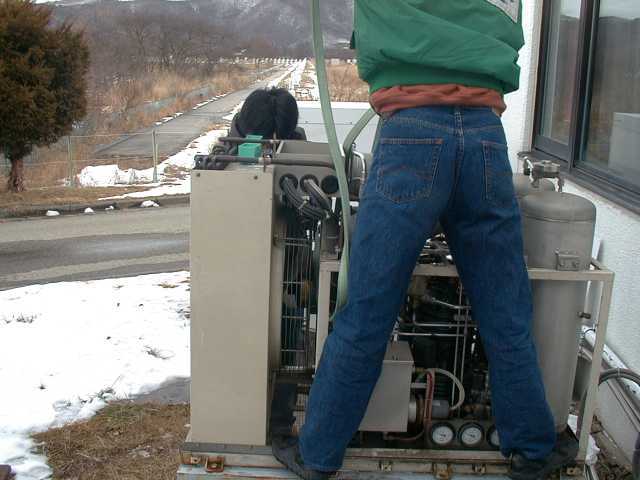

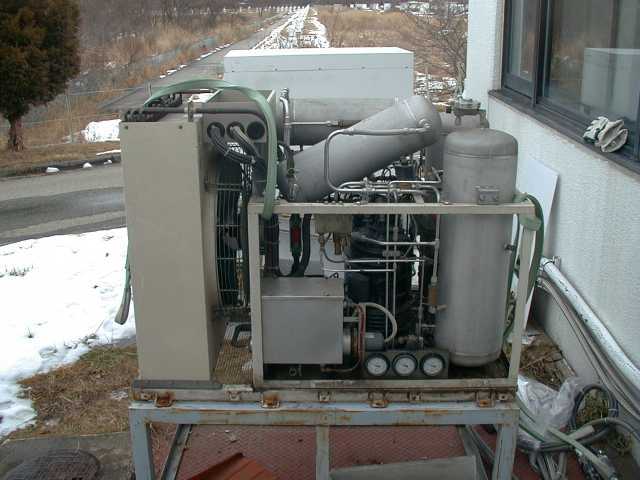

9. 吊り上げ帯を通す(1), (2)
10. 圧縮機固定ボルト

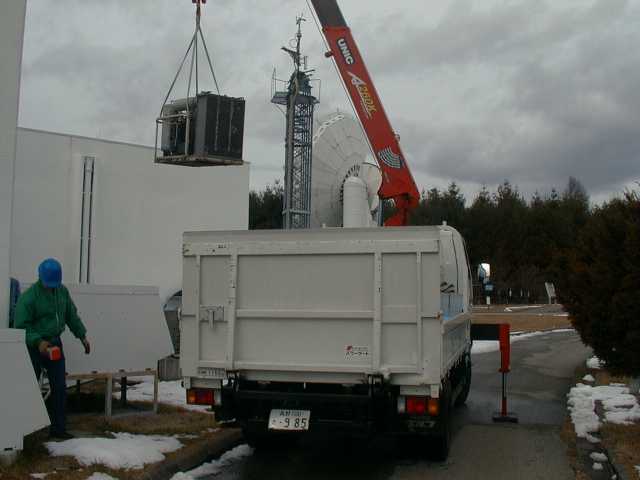

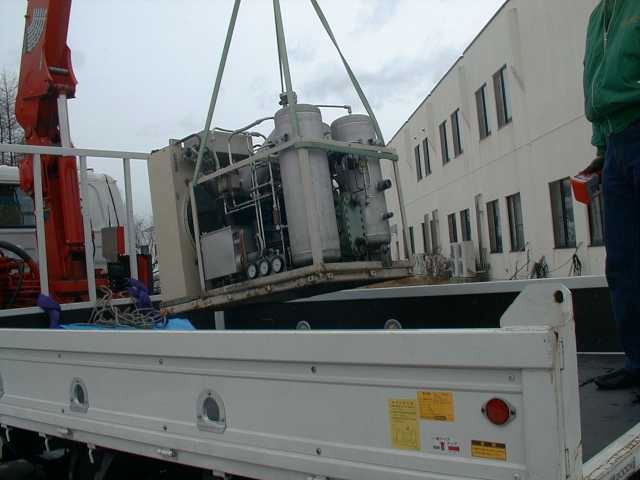

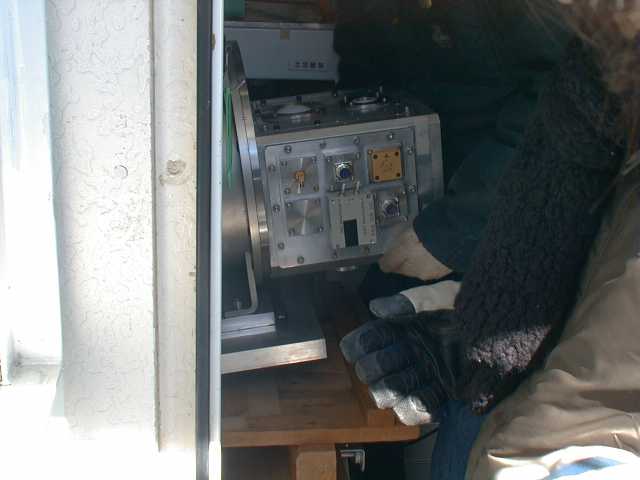

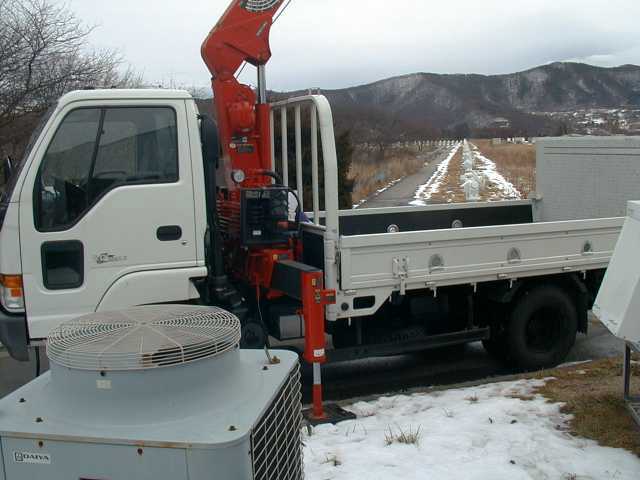

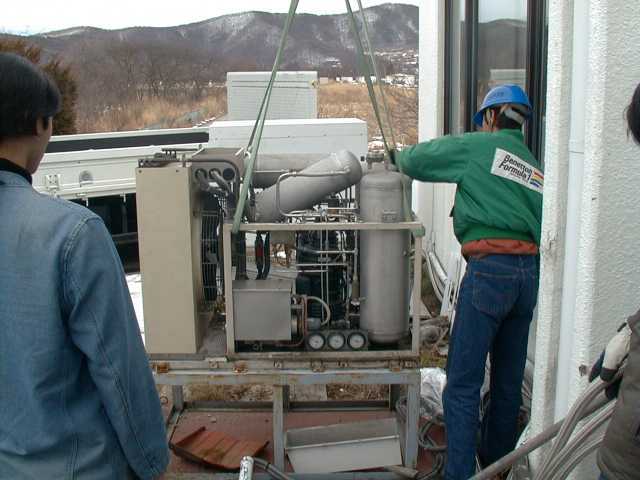

11. 吊り上げる(1), (2), (3), (4), (5)

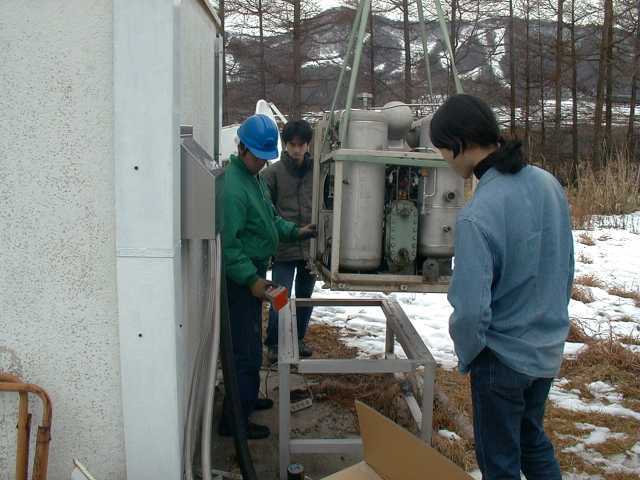

12. 移動後、吊り降ろす

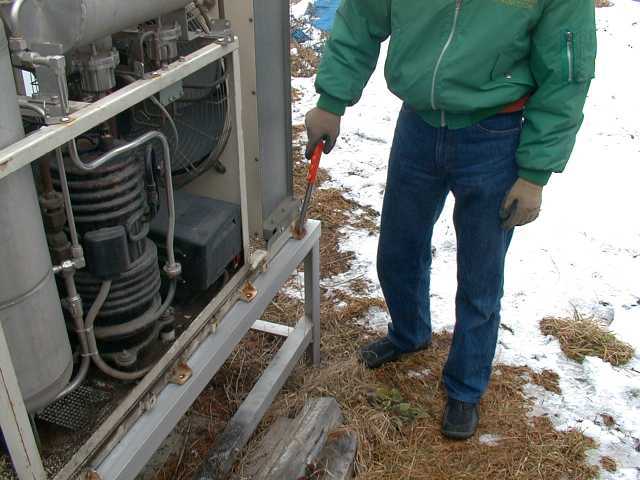

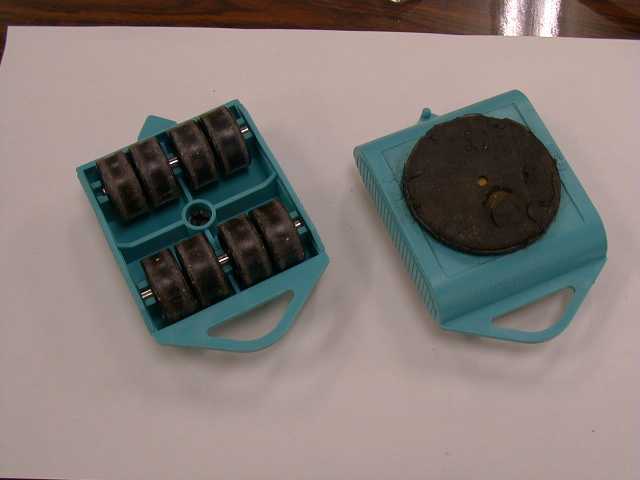

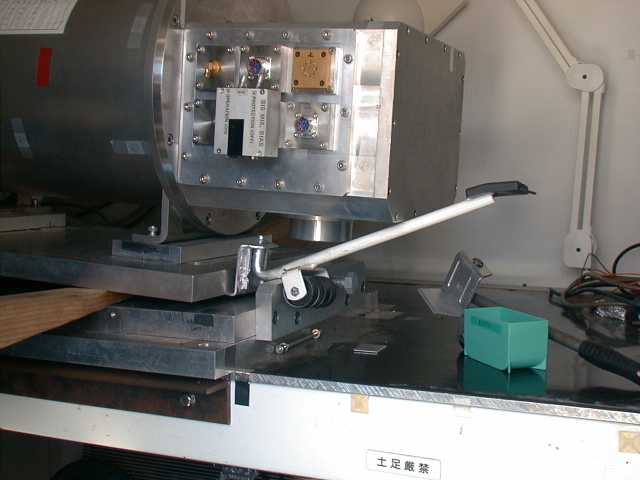

13. 位置決め このような道具(シャンク?)を使うとよい(ハンマーと両頭になっているものをVSTグループでJマートで購入すること)

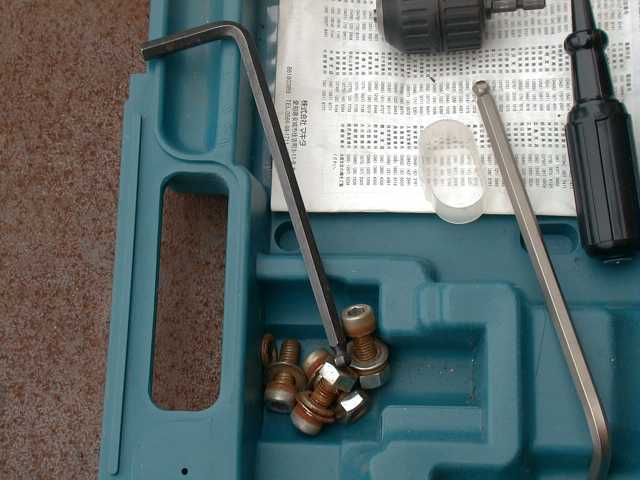

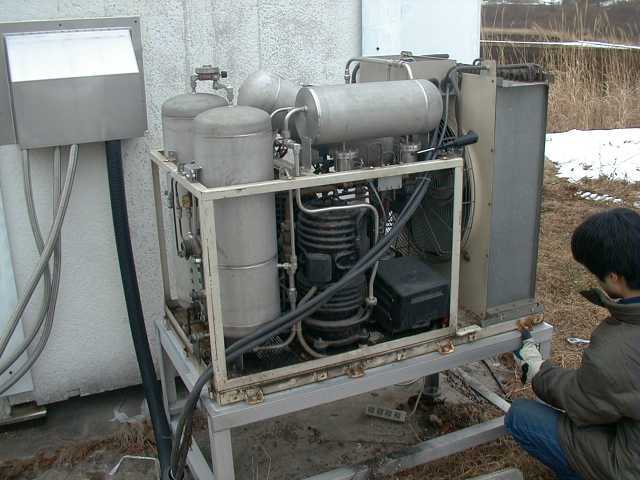

14. ネジで固定する

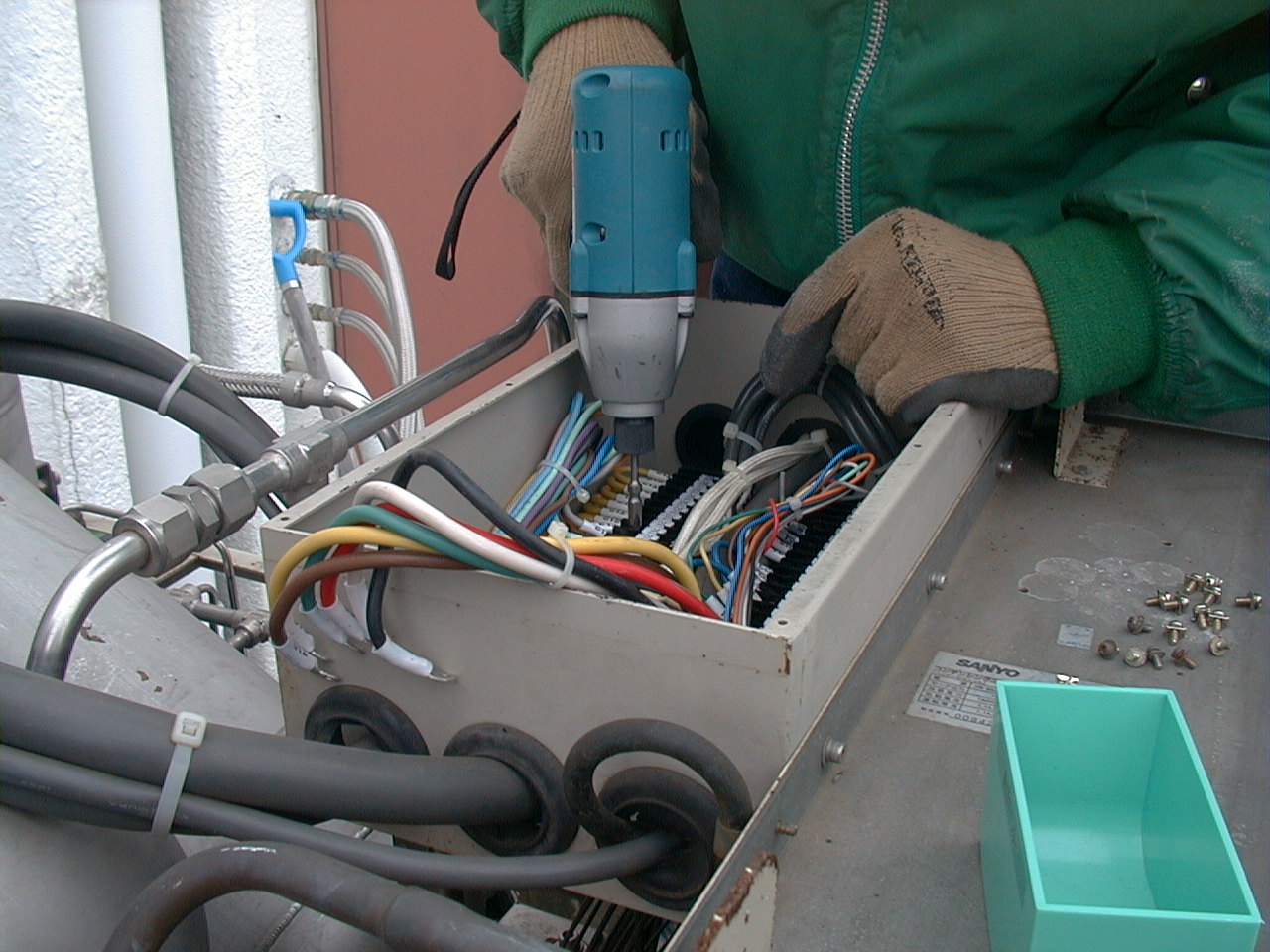

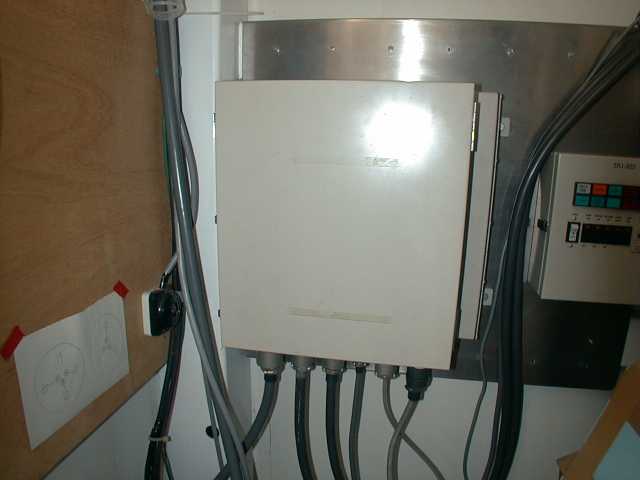

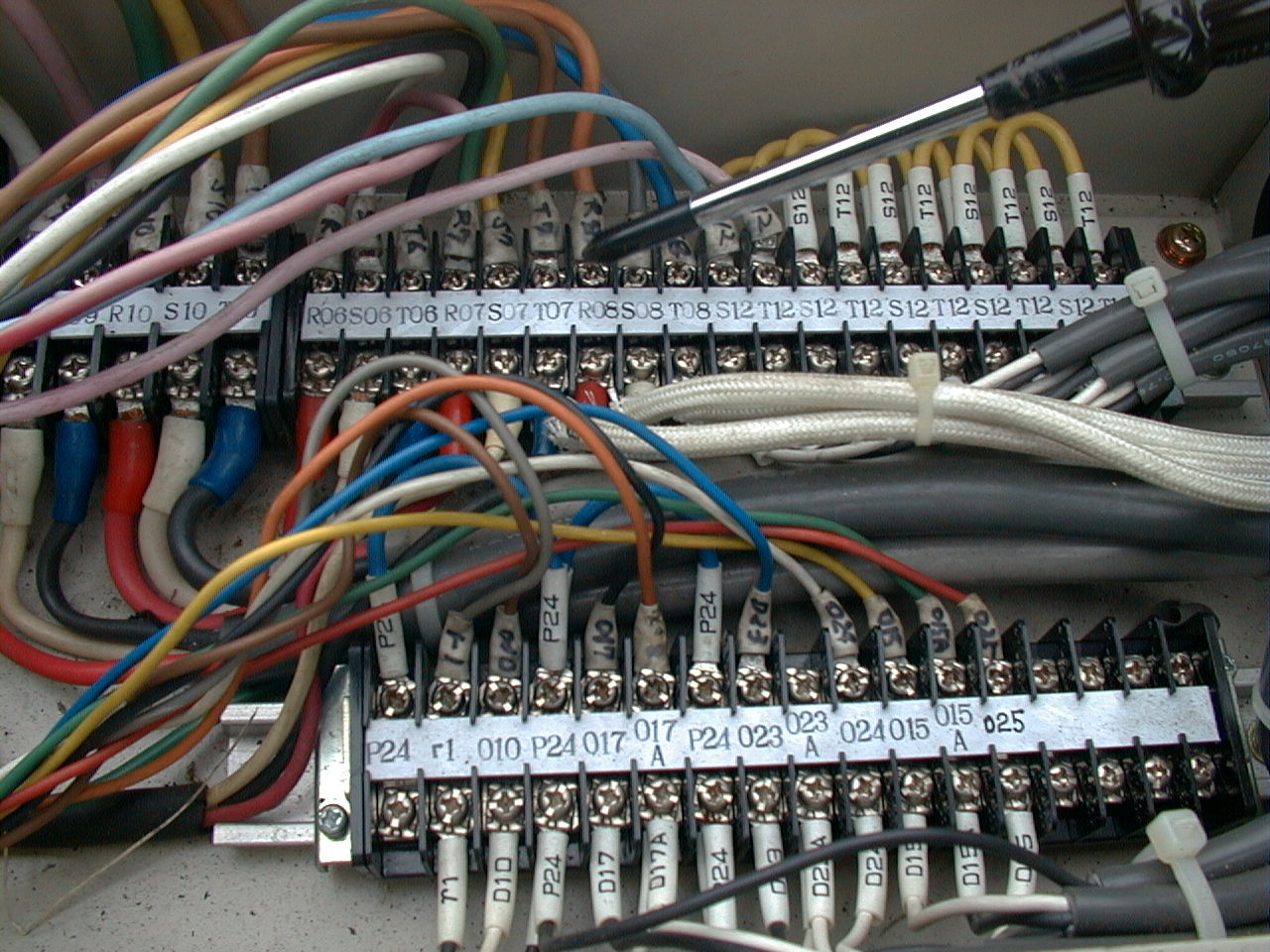

15. 配電盤との接続(1)拡大, (2)拡大, (3)拡大, (4)拡大まちがいないか?(手書きラベルがあるので注意)

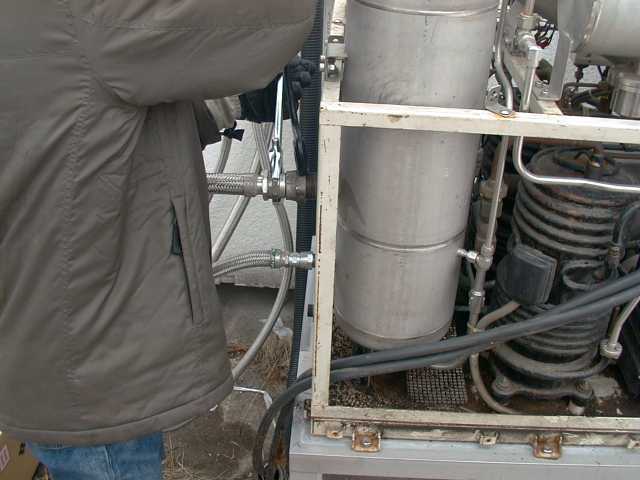

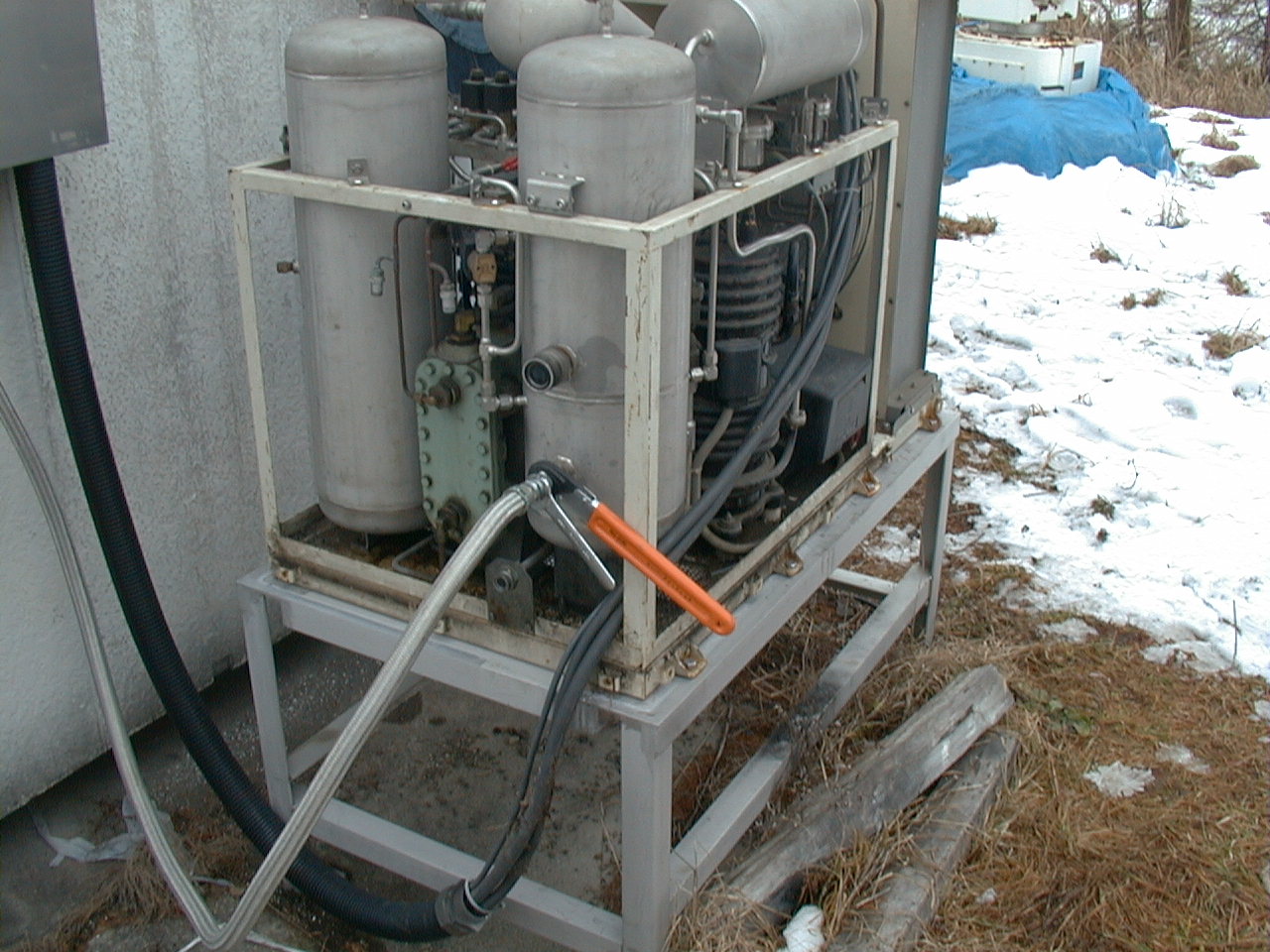

16. He配管の接続(1)拡大, (2), (3)管の接続順序に注意(要確認)

取り降ろし

準備すべき道具

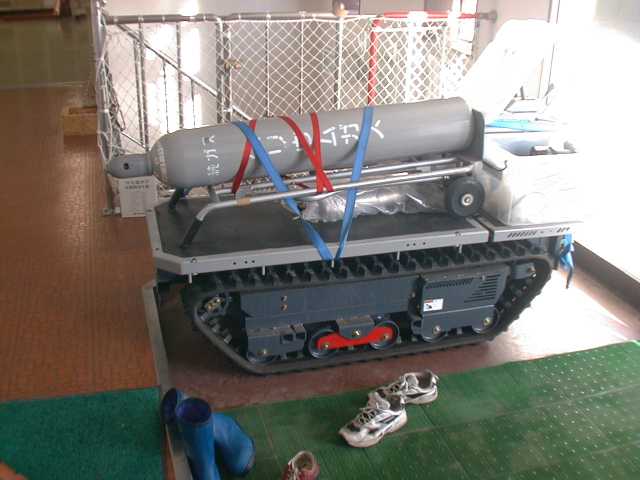

• 動力台車

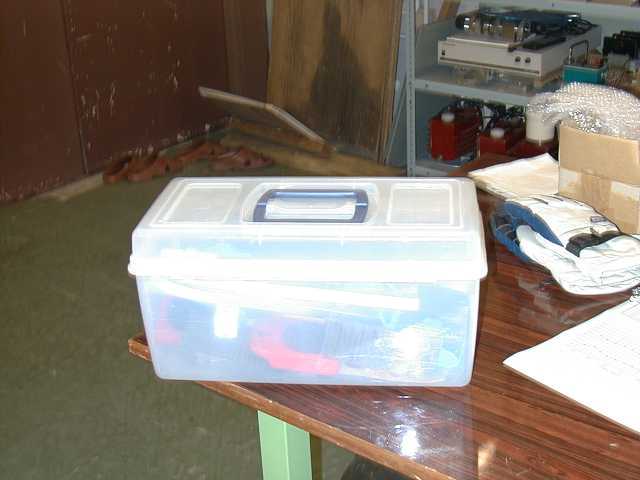

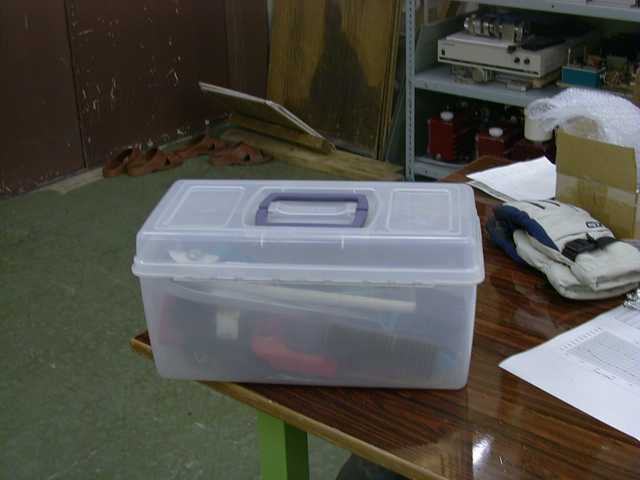

• 工具箱(1)、(2):この中にドーリーなどの道具が入っている
• デュワーを滑べらせるためのドーリー搭載面、両面
• デュワー渡り板

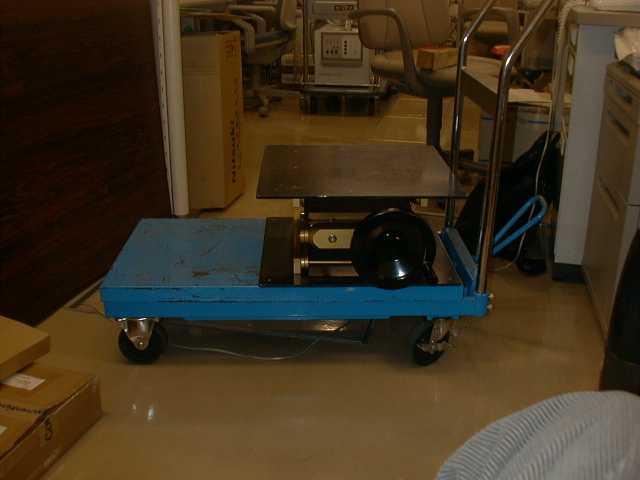

• 昇降台付き台車とラボジャッキ 台車は本館工作室から、ラボジャッキは本館ヘリウム室から借りた
• ラボジャッキ IBにあるものを使用。IBにある上記のと同型のラボジャッキが望ましい(が、使用中のため代用)。

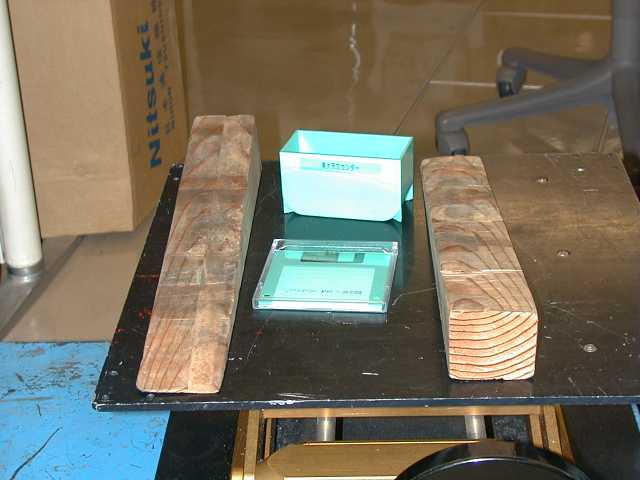

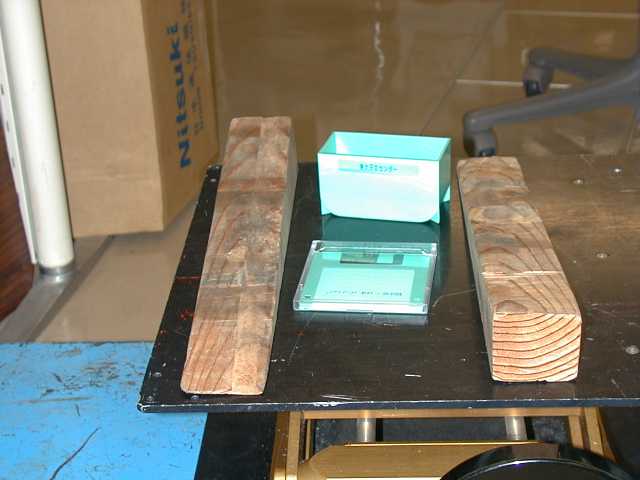

• くさび(1), (2) IBまたは本館工作室から借りた
• チェーンブロック こちらだと揚程が不足。45Aから150kg荷重のを借りると良い。

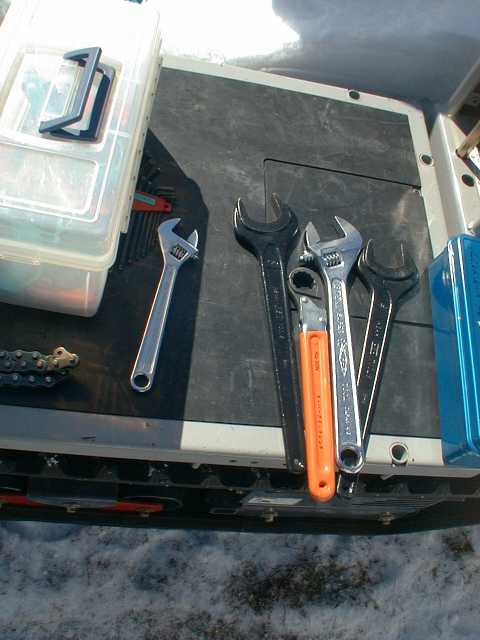

• He配管着脱用工具 IBから借りた

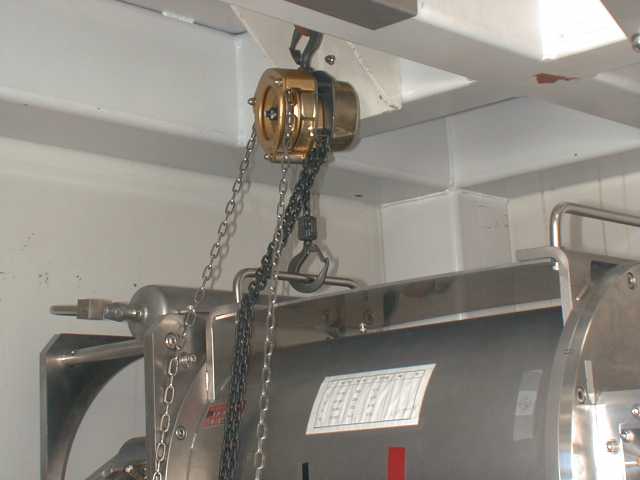

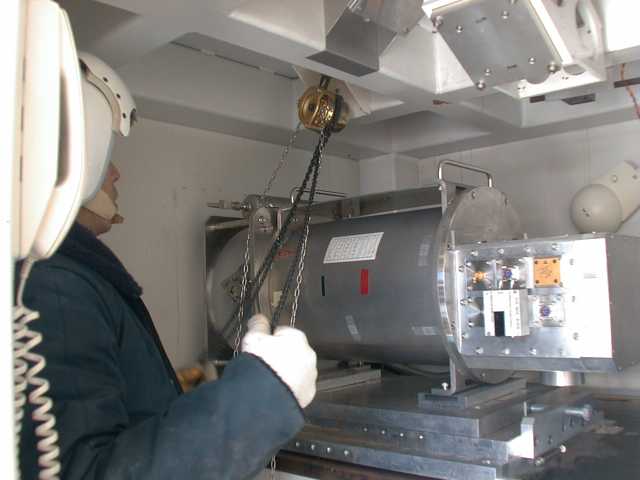

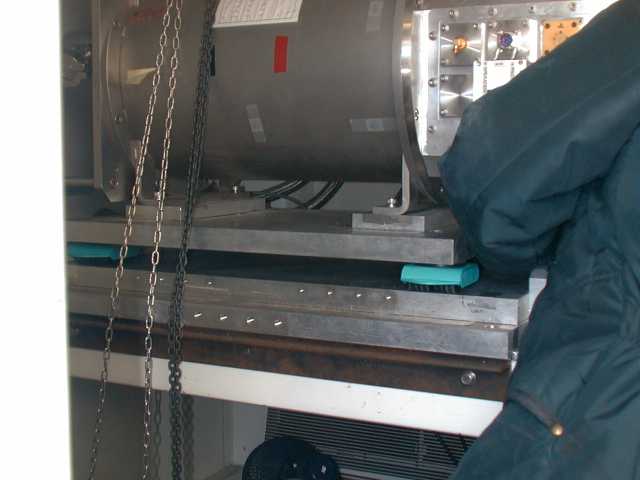

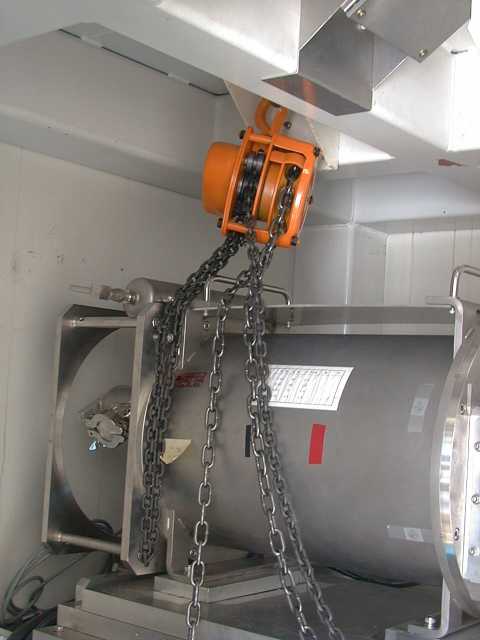

1. チェーンブロックで吊る(1), (2), (3)

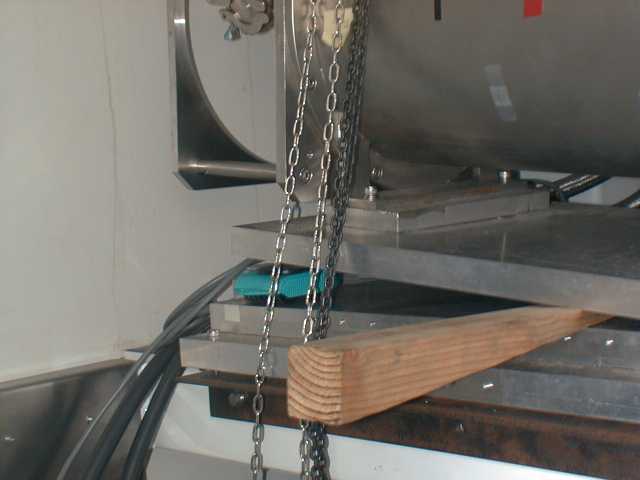

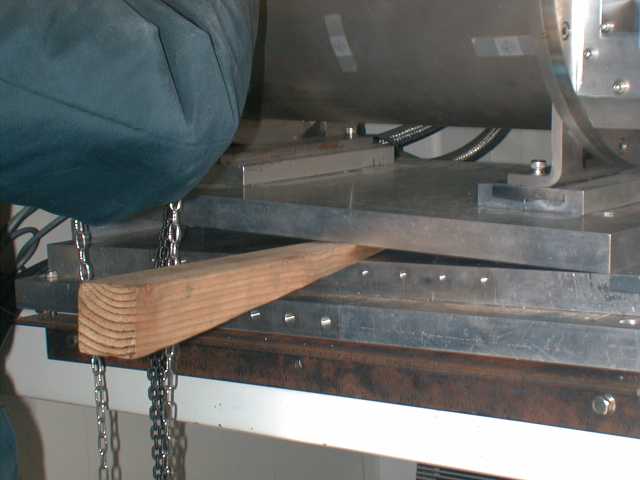

2. くさびを入れる(1), (2), 必要ならば、てこを入れる(1), (2)

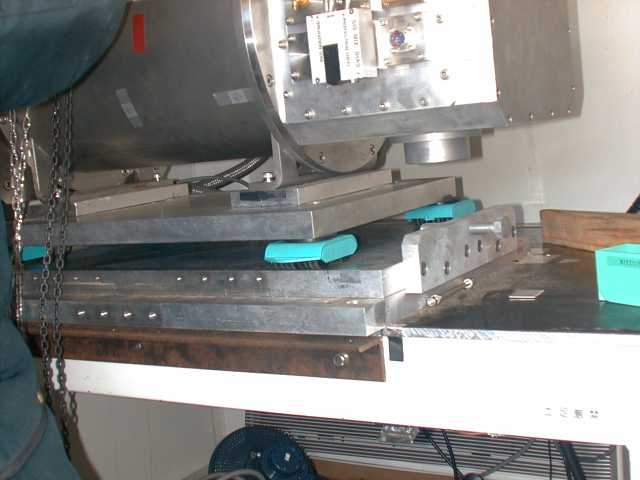

3. ドーリーに搭載(1), (2)

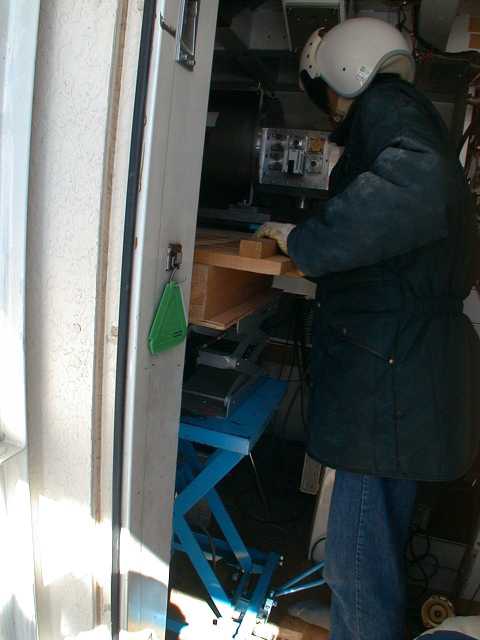

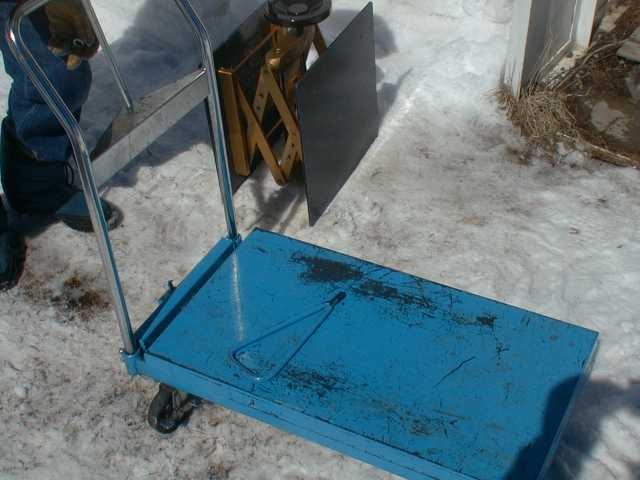

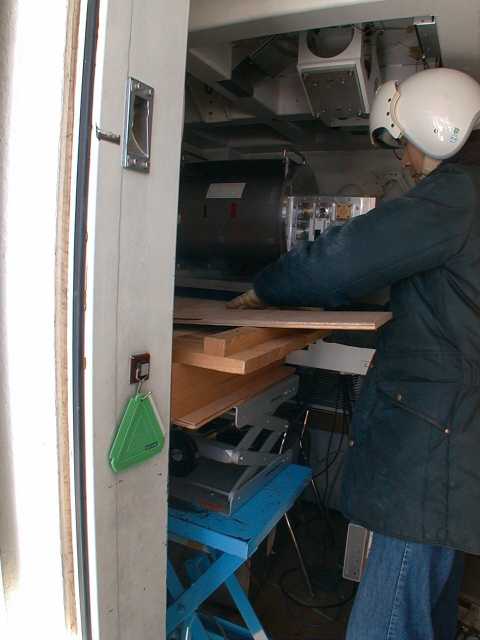

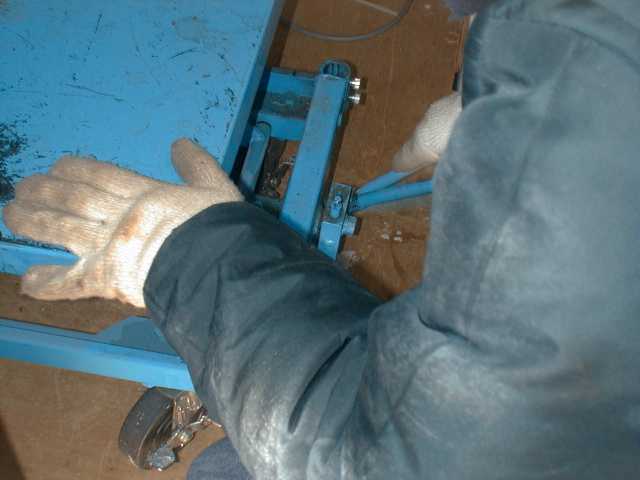

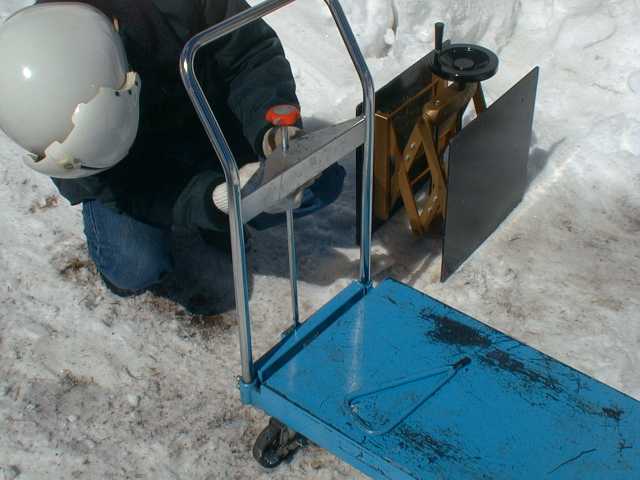

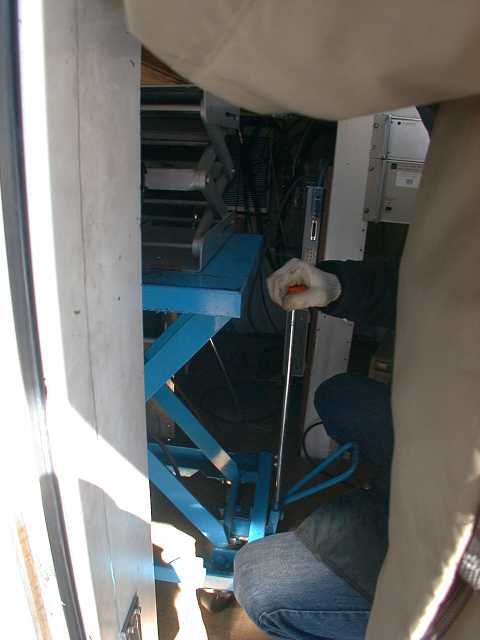

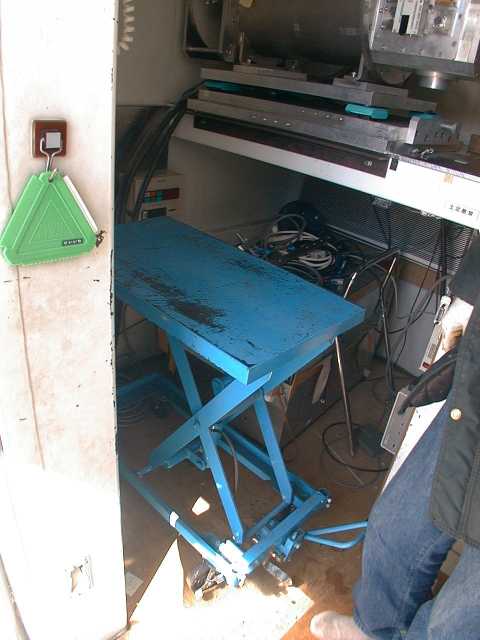

4. 台車の昇降台を上げる(1), (2)(ハンドルは一旦、外してしまう)

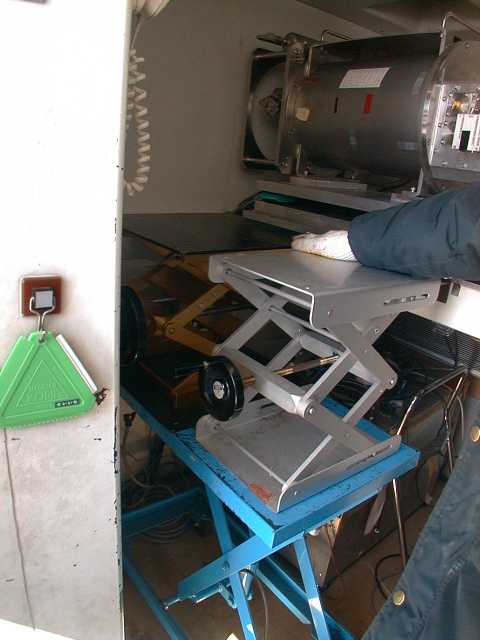

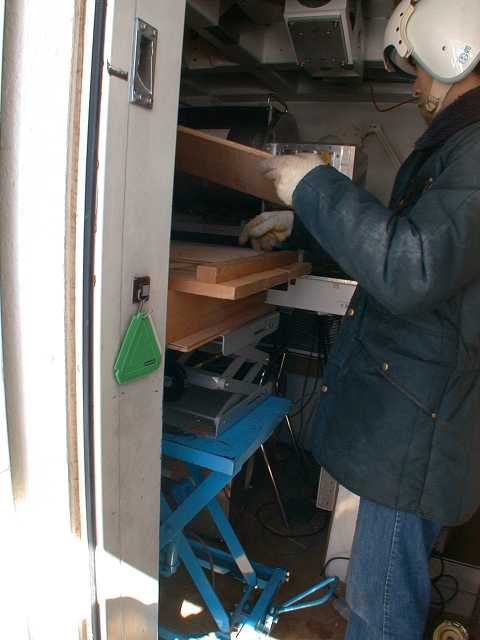

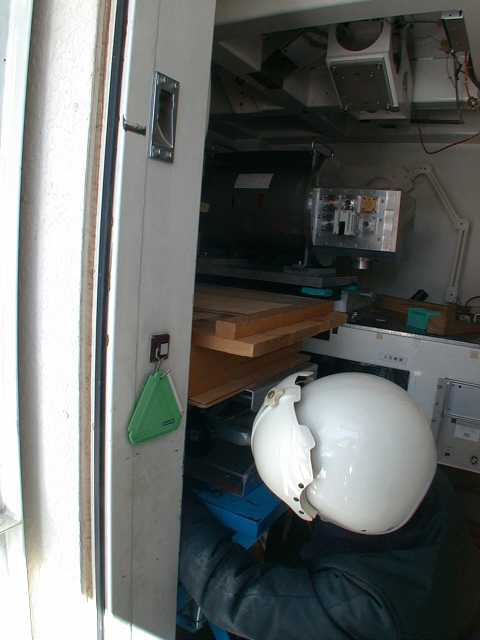

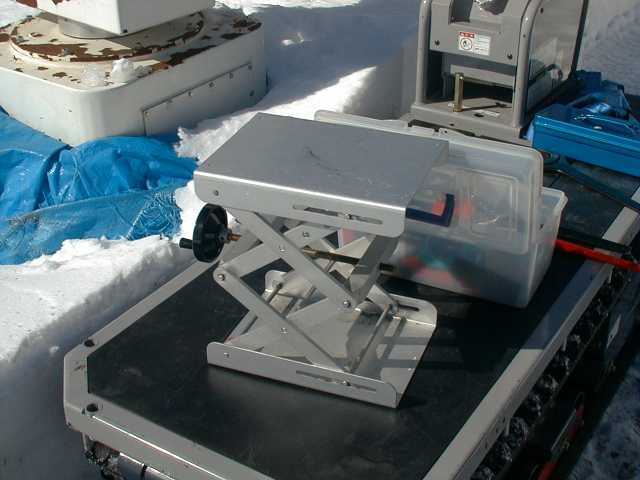

5. ラボジャッキを乗せる
6. RX搭載台(パレット)を乗せる

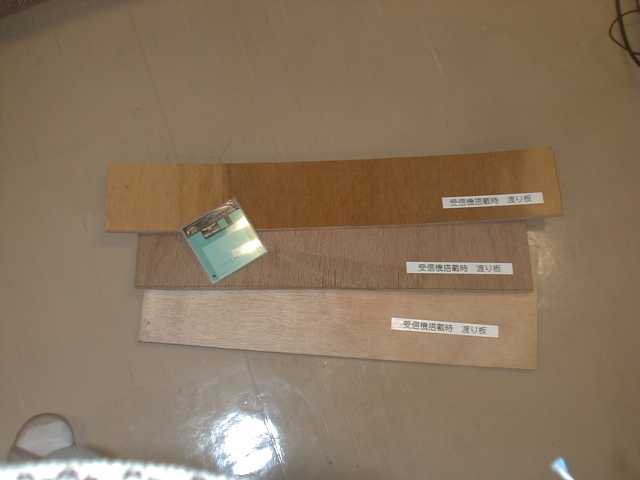

7. 渡り板を掛ける(1), (2), (3)
8. 高さ調整

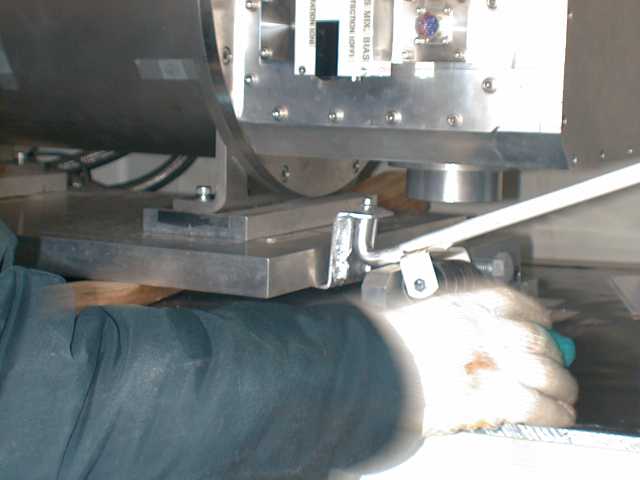

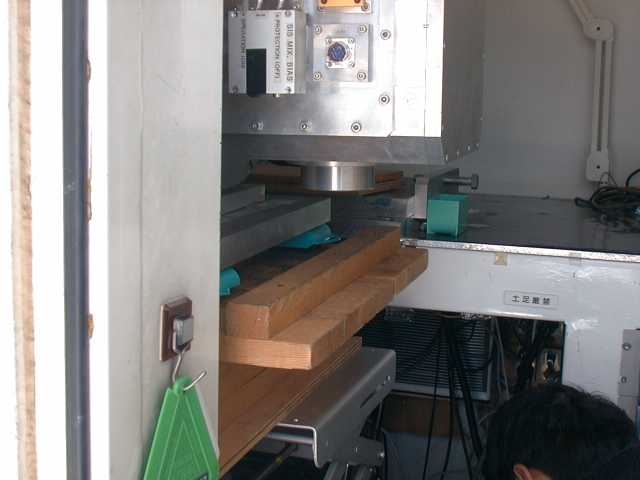

9. デュワーを引き出す
10. ドーリーを外す

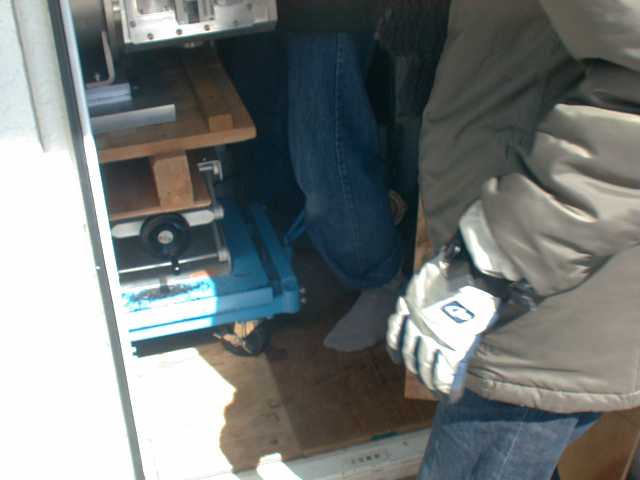

11. 昇降台を降ろす

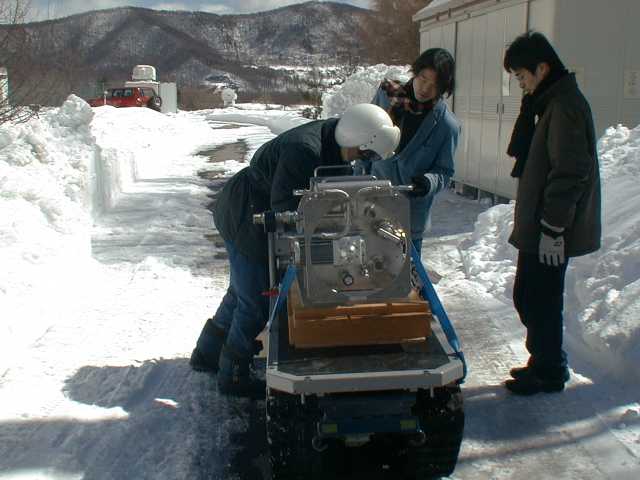

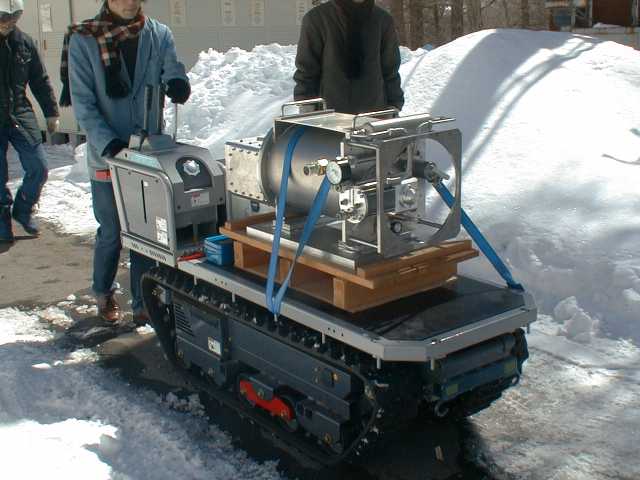

12. 動力台車で移動(1), (2)

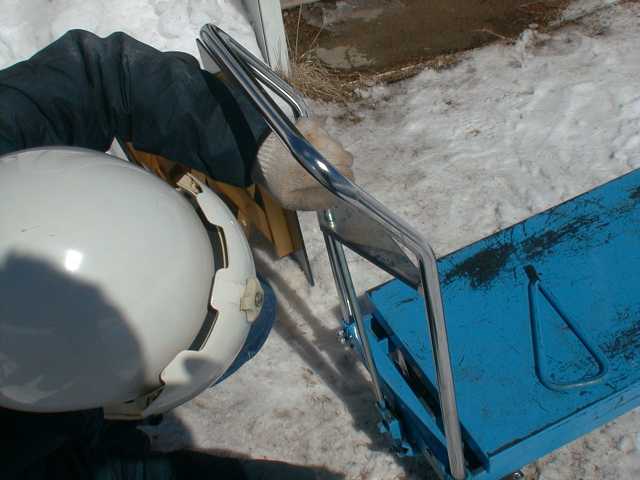

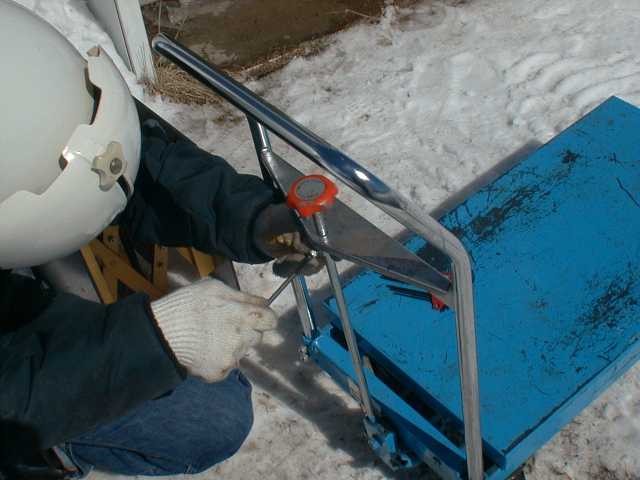

13. 昇降台付き台車のハンドルを復元(1), (2), (3),

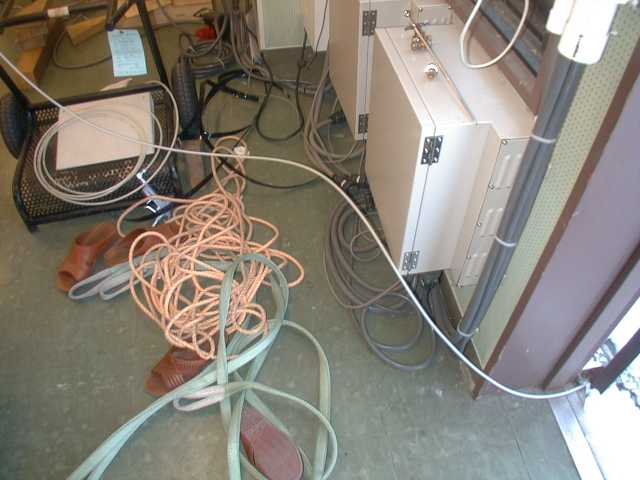

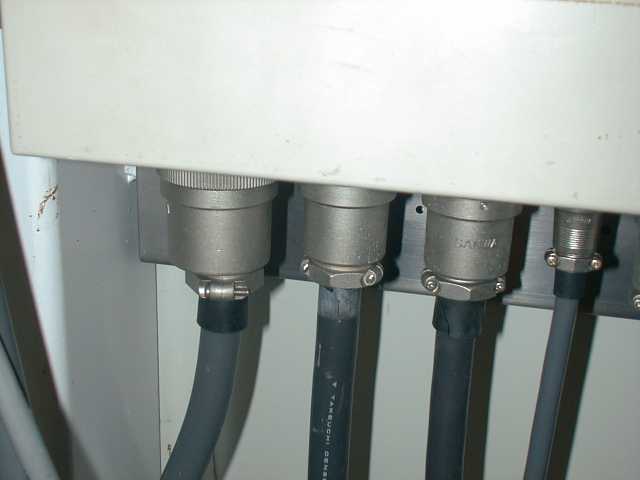

14. 冷凍機配電盤, 下部結線(右), (左)

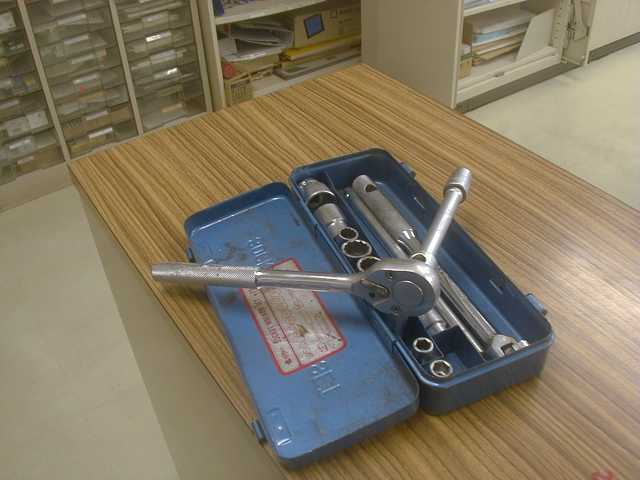

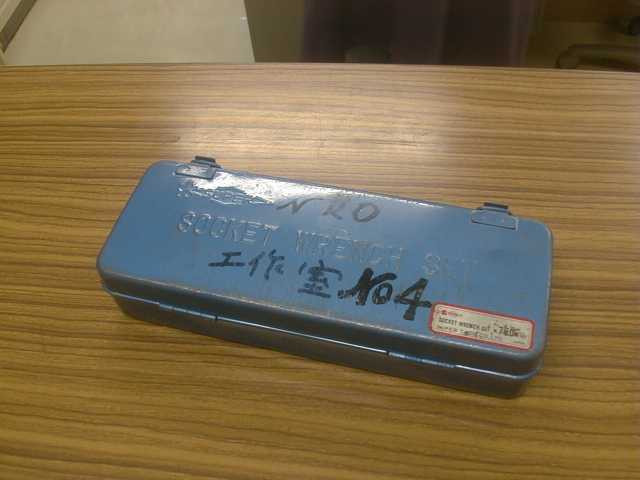

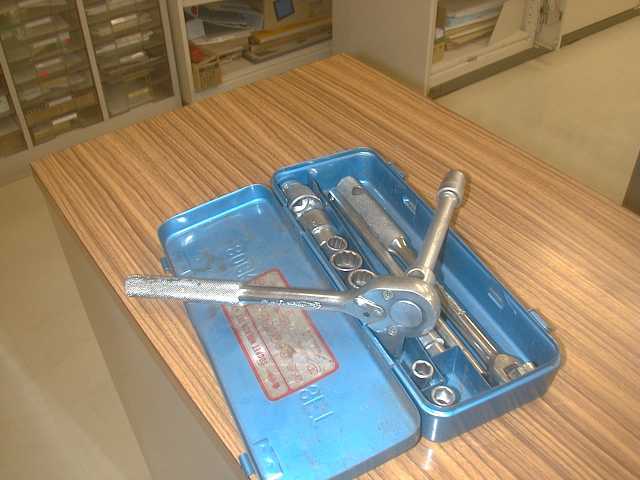

15. ソケットレンチ(1), (2), その箱 本館工作室から借りた

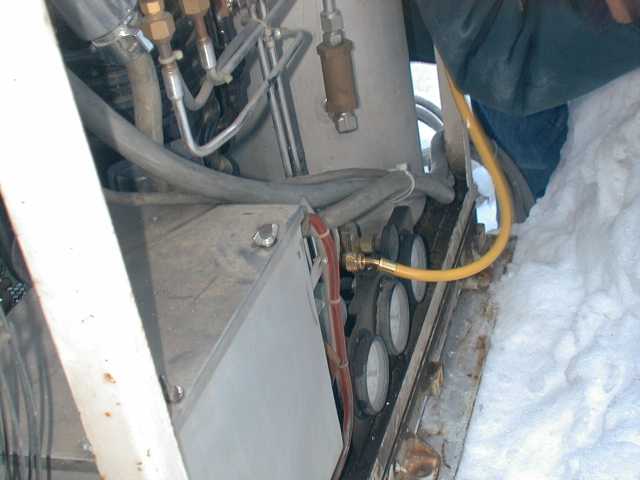

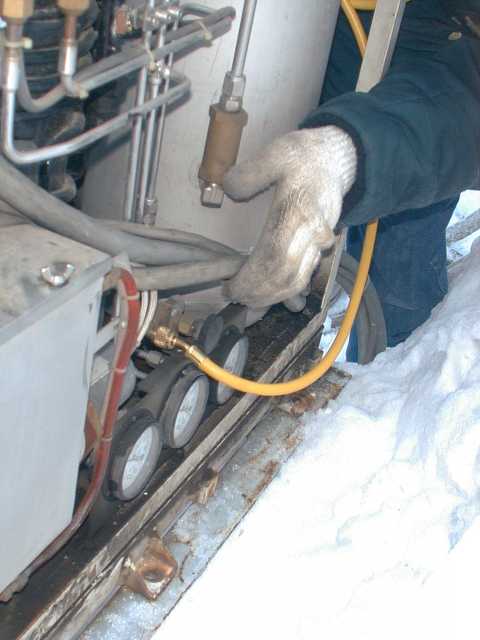

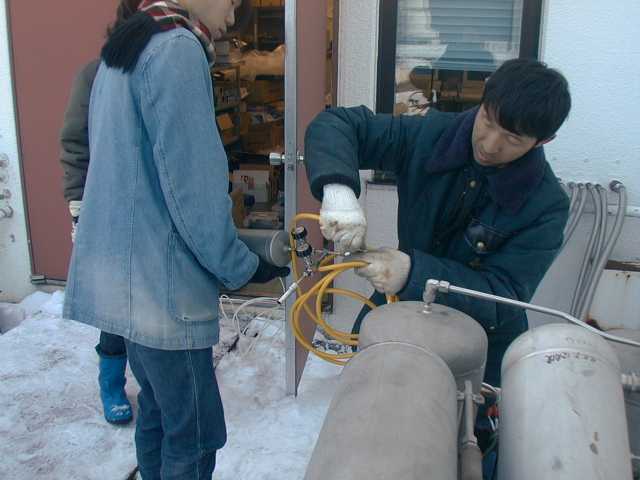

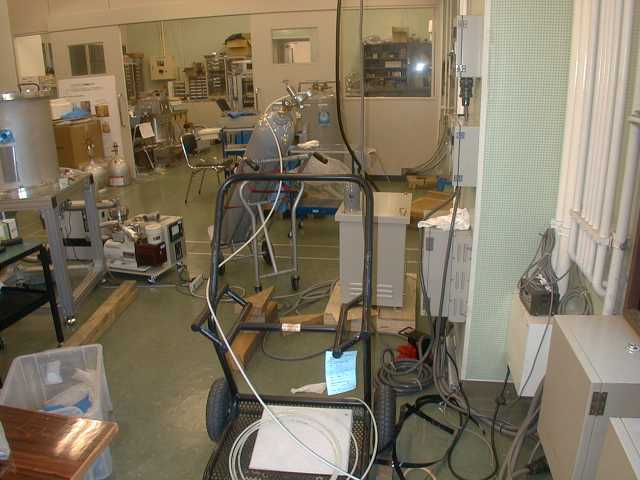

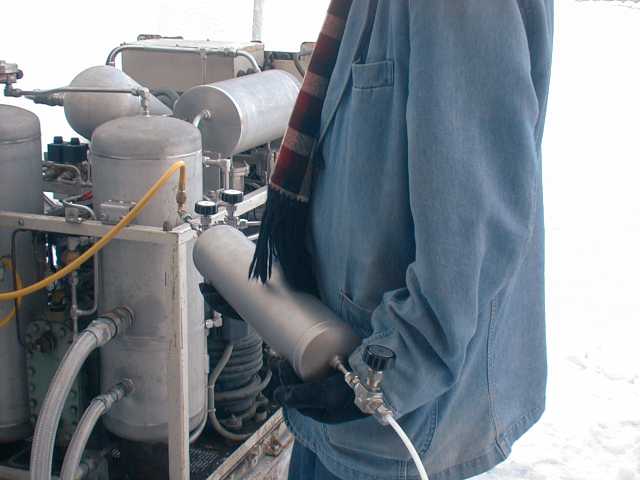

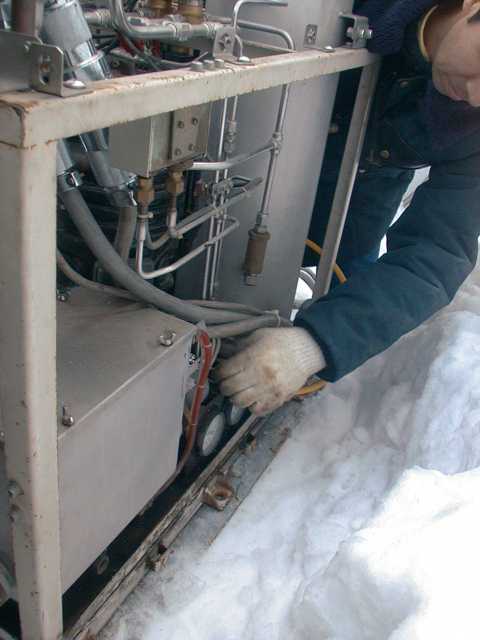

16. Heの補充(1) (2) (3) (4) (5) (6) (7)

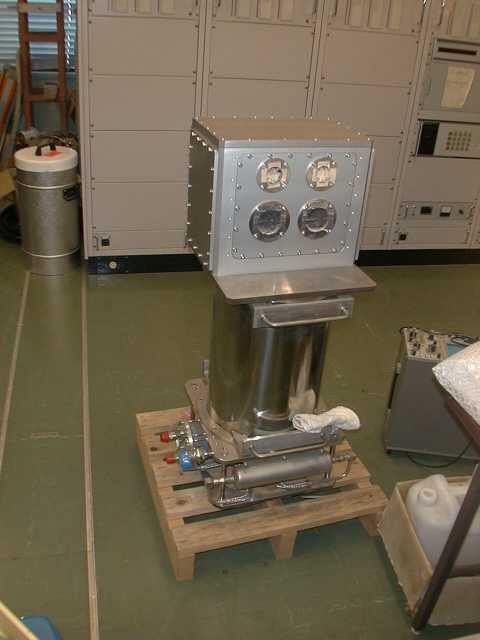

• 230/345GHz同時２ポート用だったデュワー
