• 分かったこと
    • IFコンバータ内部、周波数チェーンの確定
    • 受信機から4GHz Centerの1GHz帯域の信号がIN。5.5GHzのLOを混ぜて1.5GHz CenterのSecond IFが出力。

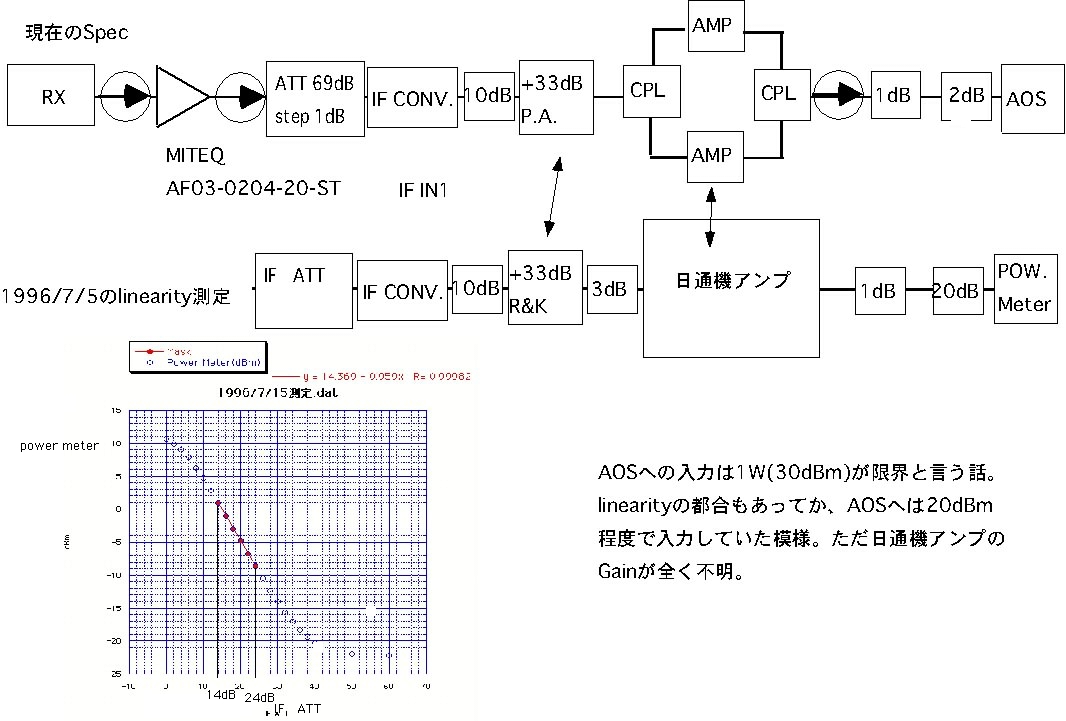

    • レベルダイヤがいまいち不定。徂徠・長谷川linearity測定メモ

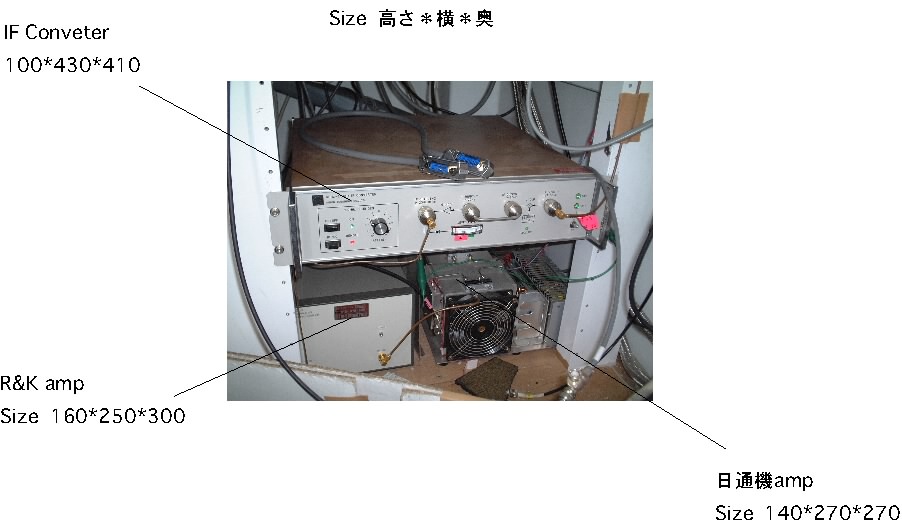

  • 今後の方針:受信機からAOSすべてを2号機へ移植するか、受信機からの出力を2号機second IFへ入力か。後者の場合、コンバータ、R&Kアンプ、日通機アンプを帰国させて再度正確なlinearity測定等をする必要がある。その際、IF Conveterの非該当証明など。
